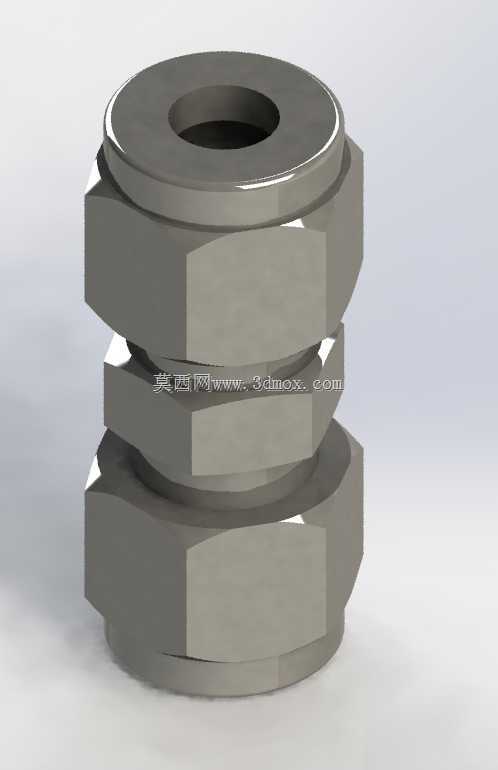

等径双外六角锥形管路接头结构

　　在流体输送系统的管路搭建作业中，接头是决定管路密封可靠性与拆装便捷性的核心基础零件，这类等径锥形接头常应用在中小通径的气动控制回路、低压液压支路、小型流体实验台架的管路对接场景中，承担两段同外径管路的同轴连接功能，同时依靠锥形配合面实现无额外密封件的硬密封效果，适配常温下的压缩空气、低压液压油、清水等常规流体介质的输送需求。从结构设计逻辑来看，这款接头采用对称式双外六角布局，两端的六角结构完全对称，作业人员无需区分接头的安装方向，在狭窄的设备安装空间内，可以从任意一端使用开口扳手或者套筒施加拧紧力矩，大幅降低现场装配的操作难度，也减少了因方向识别错误导致的返工问题。中间段的锥形衔接结构是整个零件的功能核心，

　　锥形面的锥度经过匹配管路端口的内锥角度设计，拧紧过程中两个锥面会产生均匀的径向挤压变形，填充配合面之间的微观间隙，相比平面对接的接头，这种锥形结构可以承受更高的管路压力波动，在设备运行产生的振动工况下也不容易出现松脱渗漏的问题。接头中心的通径保持与对接管路一致的通流面积，没有出现通径突变的结构，能够减少流体经过接头位置的局部压力损失，避免介质在接头内部形成涡流，降低输送过程中的能耗与流致振动。从安装边界来看，两端六角的对边尺寸按照对应管径的标准紧固件尺寸设计，预留了足够的扳手操作空间，安装时不需要额外定制特殊工装，使用常规的五金工具即可完成装配作业，接头整体的轴向长度控制在紧凑范围内，在管路排布密集的阀岛、设备内部走线走管区域，

　　不会占用过多的安装空间，能够适配紧凑化的设备布局需求。零件的外形结构没有复杂的曲面特征，所有加工面均为回转面与六角平面，既可以通过数控车削配合铣削工序完成批量加工，也适合采用棒料直接进行冷镦成型后再精加工密封锥面，加工工艺性良好，能够有效控制批量生产的制造成本。在实际选型应用中，这类接头常搭配硬态紫铜管、尼龙气管、铝制气路管使用，安装时只需要将对接管路的端口加工出匹配的内锥面，将接头两端分别旋入两侧管路的连接端，按照对应管径的标准拧紧力矩施加作用力即可完成装配，后期维护拆装时也不会损伤配合锥面，经过多次拆装后依然能够保持稳定的密封性能，不需要频繁更换密封填料或者密封垫，降低了设备长期运维的耗材成本。在三维建模过程中，

　　这类零件的建模需要重点保证锥形密封面的同轴度公差，两端六角的对称度公差，以及中心通径与外锥面的位置精度，避免加工后出现锥面偏斜导致的密封失效问题，同时六角的棱角位置做了微小的倒角处理，既可以去除加工毛刺，也能避免安装过程中棱角划伤操作人员或者相邻的管路零件。
