带法兰底座双弯管流体转接接头结构

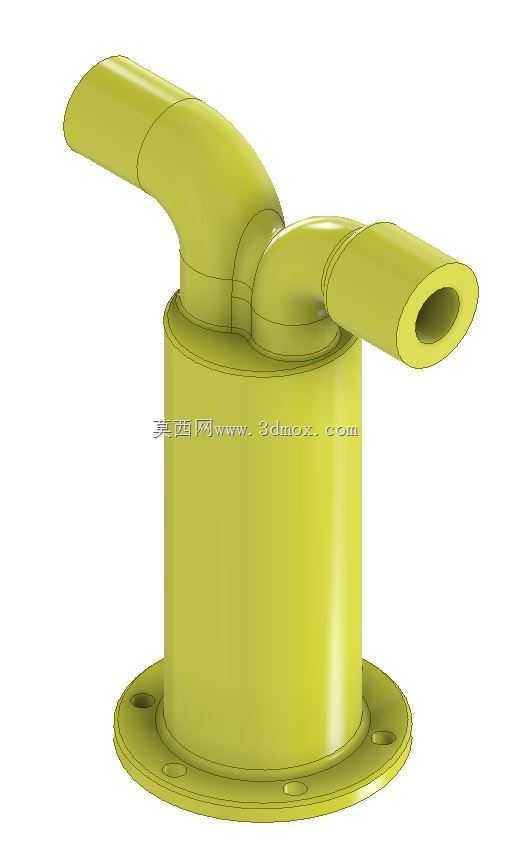

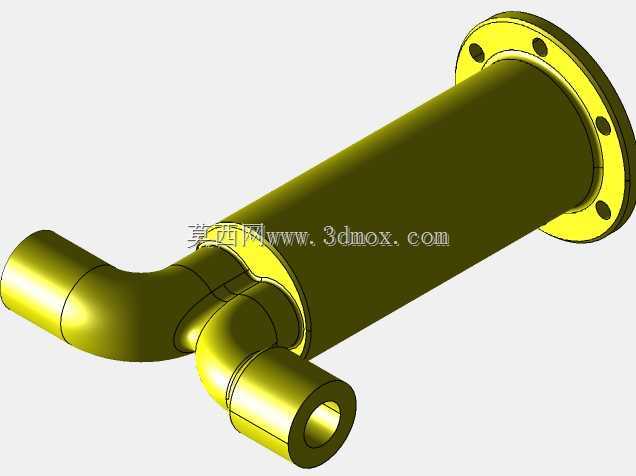

　　这类带法兰底座的双弯管流体转接结构，在流体输送管路系统中承担着介质分流、流向转向的核心作用，常见于小型液压站回路、化工实验管路、暖通给排水支路、小型设备冷却循环系统等场景，能够在有限安装空间内完成单路进双路出的介质分配，同时通过弯管的弧度设计降低流体转向时的局部阻力损失，减少管路紊流带来的振动与噪音问题。从结构设计逻辑来看，底部采用圆形法兰安装形式，法兰盘上均匀分布多个安装通孔，安装时可通过螺栓穿过通孔与设备基座或管路端的配对法兰紧固，配合密封垫片即可实现端面静密封，这种安装方式的对中性更好，承载能力比螺纹连接更强，能够承受一定的管路侧向载荷，避免长期运行后接头松动渗漏。主体筒体部分为等径直筒结构，作为介质的暂存缓冲腔，

　　能够平衡两个出口的介质压力，避免单路出流时出现压力波动过大的问题，筒体与上部两个弯管采用一体化圆滑过渡设计，没有尖锐的转角结构，介质在从筒体进入弯管时的流道变化更平缓，既降低了流阻，也减少了介质中杂质在转角处沉积堵塞的概率。两个弯管分别朝向不同的水平方向延伸，出口端为等径圆管接口，可根据实际使用需求适配快插接头、卡套接头或焊接连接，弯管的弯曲半径经过合理匹配，既不会因为弯曲半径过小导致管内流体流速突变，也不会因为弯曲半径过大占用过多的安装空间，两个出口的朝向角度经过优化，能够避开周边的其他管路或设备结构，减少安装时的管路避让改造成本。从安装边界来看，底部法兰的外径尺寸大于主体筒体直径，安装时需要预留法兰盘外径加上螺栓扳手操作的空间，

　　法兰盘的厚度经过强度校核，能够承受额定工作压力下的轴向推力，不会出现法兰变形导致密封失效的问题；两个弯管出口的中心高度、水平伸出长度都有明确的尺寸约束，在进行管路布局设计时，可以直接以法兰安装面为基准定位接头位置，不需要额外调整安装高度即可匹配周边管路的接口位置。在实际选型应用时，这类接头的通径尺寸需要匹配系统管路的流量要求，弯管部分的壁厚根据工作介质的压力、腐蚀特性选择对应材料，常规工况下采用工程塑料或普通碳钢材质即可满足使用要求，有腐蚀介质的场景则可以更换为不锈钢或防腐涂层材质。设计过程中需要重点关注筒体与弯管衔接处的圆角过渡，避免应力集中导致结构在压力循环下出现开裂，同时法兰安装面的平面度需要满足密封要求，

　　表面粗糙度控制在合理范围内，保证密封垫片能够充分贴合，杜绝渗漏隐患。这类结构相比采用多个标准弯头、三通拼接的管路结构，一体化的设计减少了多个连接密封点，大幅降低了管路系统的泄漏风险，同时整体结构更紧凑，安装工序更简单，不需要在现场进行多个管接头的拼接组装，能够有效提升管路安装的施工效率，也减少了后期运维过程中密封点检查维护的工作量。在小型冷却循环系统中，这类接头可以直接安装在冷却水箱的顶部，作为循环水泵的进出水分流接口，两个弯管出口分别连接设备的不同冷却支路，底部法兰与水箱顶面紧固密封，不需要额外在水箱上焊接多个管路接头，简化了水箱的加工工序；在小型液压回路中，这类接头可以作为压力油的分流节点，将单路供油分配到两个不同的执行机构，紧凑的结构能够减少液压站的整体体积，适配小型化设备的安装空间要求。
