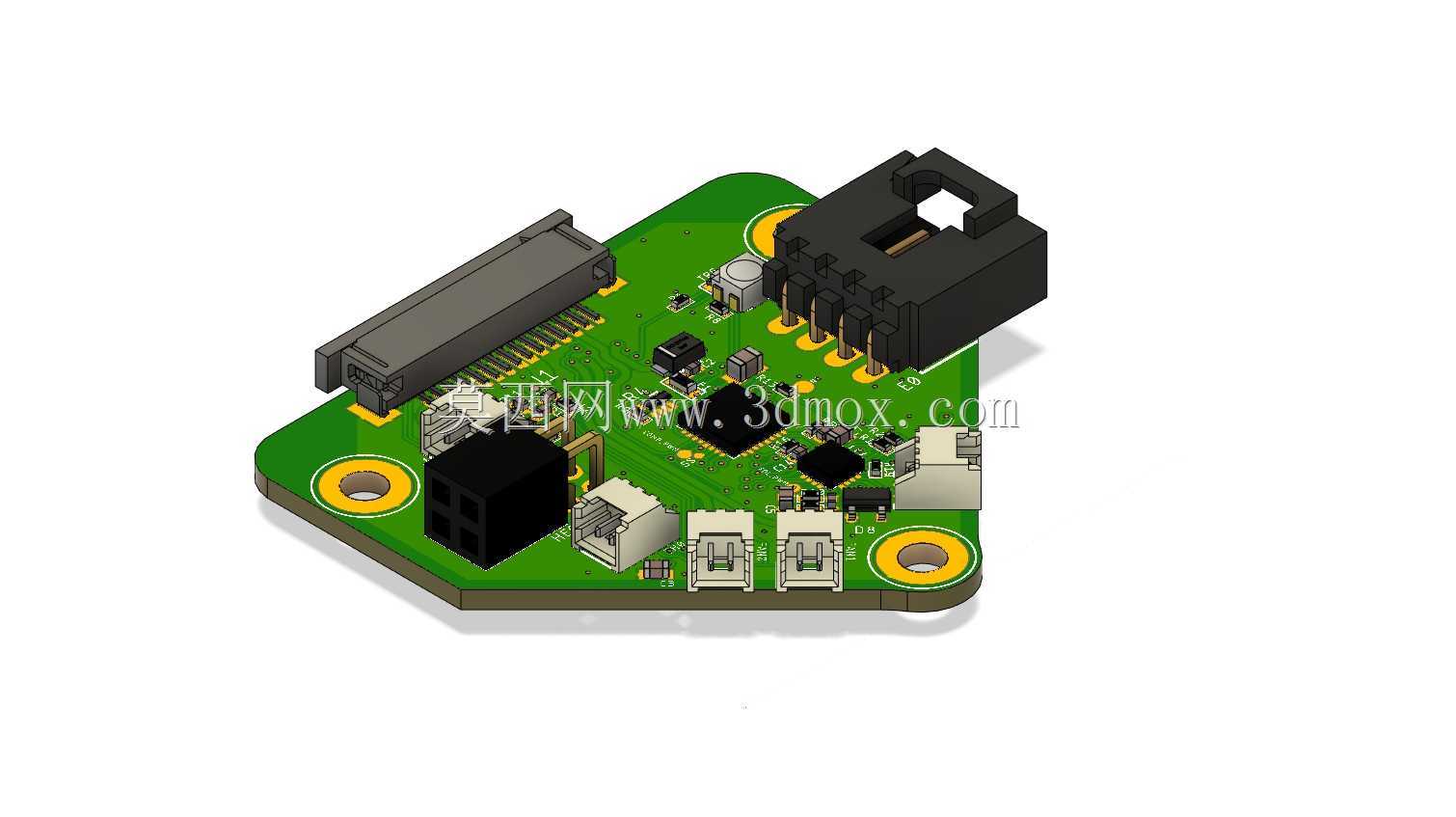

Pyr0压电FFC直连传感转接PCB结构设计

　　在熔融沉积成型3D打印设备的热端控制链路里，传感信号的稳定采集与执行部件的可靠驱动，直接决定了成型过程的温度控制精度、挤出流量稳定性以及整机运行可靠性，这块针对Pyr0压电传感器开发的直驱式头上分接PCB，正是为了解决热端区域布线杂乱、信号干扰大、多部件接线分散的实际工程问题而设计的。从实际装机场景来看，热端作为打印设备的核心运动部件，需要随挤出机构做高速往复运动，传统的飞线连接方式不仅在长期往复运动中容易出现线材疲劳断裂，分散的接线点也会增加装配时的错接风险，同时不同功率部件的走线并行还会带来信号串扰，影响压电传感器的压力检测精度，这块分接板直接集成在热端安装位附近，将所有需要接入热端的电气线路统一通过板载接插件转接，大幅简化了热端区域的布线复杂度。

　　板载功能集成完全围绕热端的实际工作需求配置，首先预留了压电传感器的直连接口，采用FFC排线连接方式，相比传统的杜邦线连接，FFC排线的线序一致性更好，接触阻抗更均匀，能够最大程度降低压电微伏级压力信号在传输过程中的衰减与干扰，保证传感器能够精准捕捉喷嘴与打印平台接触时的微小压力变化，为自动调平、喷头碰撞检测提供可靠的信号基础。除了传感信号接入，板上还集成了加热棒驱动接线回路、标准热敏电阻接口以及PT100铂电阻测温接口，能够兼容不同测温精度需求的配置方案，PT100接口的走线做了等长处理，减少测温信号的传输误差，满足高温工程材料打印时的高精度测温要求。针对热端散热需求，板上预留了两路PWM可控风扇的接插口，分别对应热端散热风扇与模型冷却风扇，PWM信号走线与功率供电走线做了分区布局，避免功率回路的电流波动干扰风扇转速控制信号，保证风扇转速能够按照控制指令精准调节，兼顾散热效果与运行噪音控制。此外板上还设置了挤出机电机的分接头，将挤出电机的驱动线路直接通过分接板转接，省去了挤出电机单独走线到主控板的冗长线路，进一步缩短了热端区域的走线长度。

　　从结构设计层面来看，整块PCB采用异形轮廓设计，完全匹配对应热端安装支架的外形尺寸，板上设置的两个金属化安装孔位置与安装支架的固定柱完全对位，安装时直接通过螺丝即可将分接板固定在热端支架的指定位置，不需要额外设计定制固定件，安装公差控制在0.1mm以内，避免板载接插件与周边运动部件产生运动干涉。接插件的布局充分考虑了实际接线的操作空间，不同功能的接插件采用不同的引脚数与防呆设计，装配时能够快速识别对应接口，不会出现插反、错插的问题，FFC连接器采用带锁扣的立式接插件，排线插入后锁扣能够压紧排线，在热端高速运动过程中不会出现排线松脱的问题。板上的功率回路走线做了加宽处理，能够承载加热棒与挤出电机的工作电流，避免大电流通过时走线发热带来的安全隐患，信号回路走线则做了包地处理，减少周边功率部件的电磁干扰对传感信号的影响。

　　在安装边界方面，这块分接板的整体厚度控制在1.6mm，板上最高的接插件高度不超过12mm，安装后整体外轮廓不会超出热端支架的最大边界，在打印过程中不会与打印件、机架型材产生碰撞，所有接插件的接线方向都朝向外侧或者上方，接线完成后线材可以顺着支架的走线槽规整布置，不会出现线材悬垂影响喷头运动的问题。针对热端区域的高温工作环境，PCB板材选用高Tg的FR-4材质，能够长期耐受热端传导的高温，不会出现板材变形、铜箔脱落的问题，板载的贴片元件都选用工业级耐温型号，能够在热端附近的较高环境温度下长期稳定工作，不会因为温度过高出现参数漂移或者失效。从实际使用的角度来看，这块分接板的应用，将热端原本分散的十多根接线整合为几根统一的排线连接到主控板，不仅大幅提升了整机装配的效率，也降低了后期设备维护时的线路排查难度，当热端部件需要更换时，只需要拔下对应接插件即可完成拆卸，不需要逐根拆线接线，同时规整的布线也减少了运动过程中线材的拖拽阻力，让热端的运动更加顺畅，间接提升了打印过程的运动精度。
