巴哈赛车车轮配套转向节结构设计

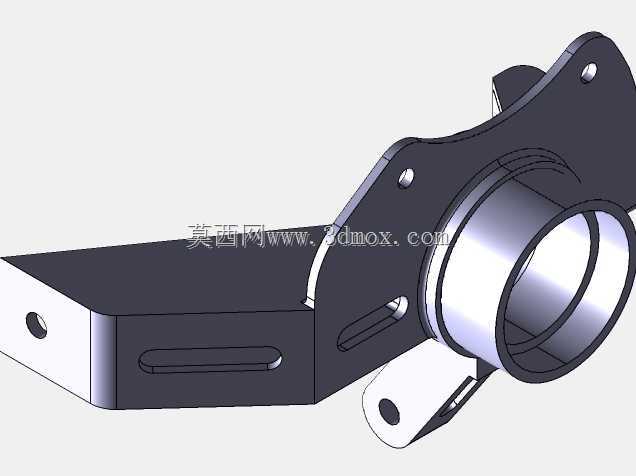

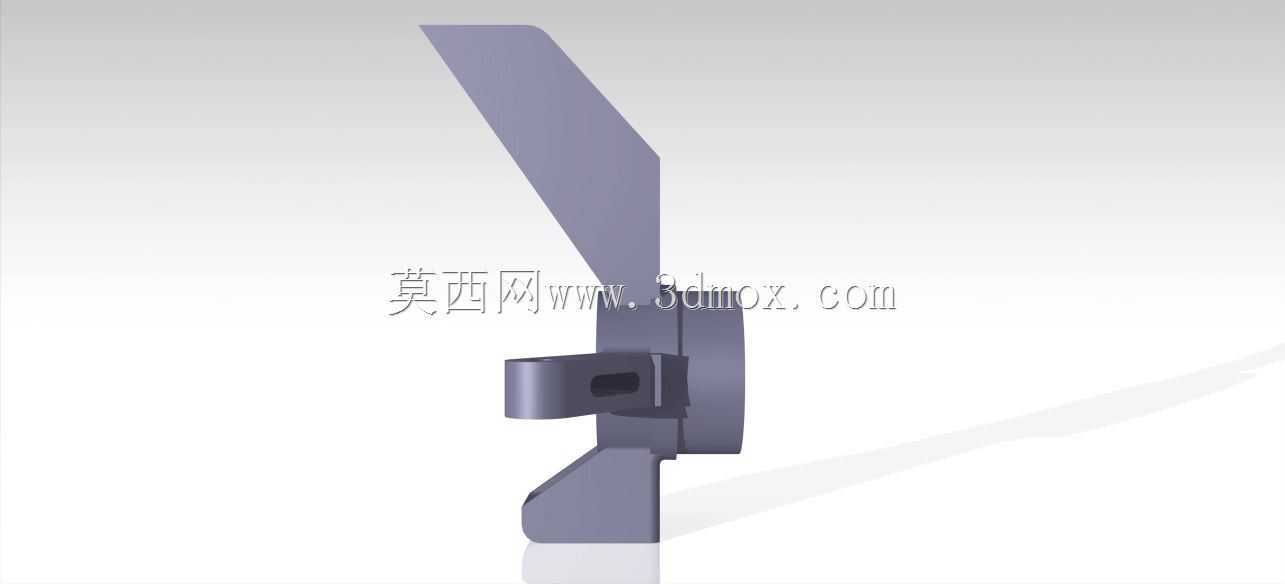

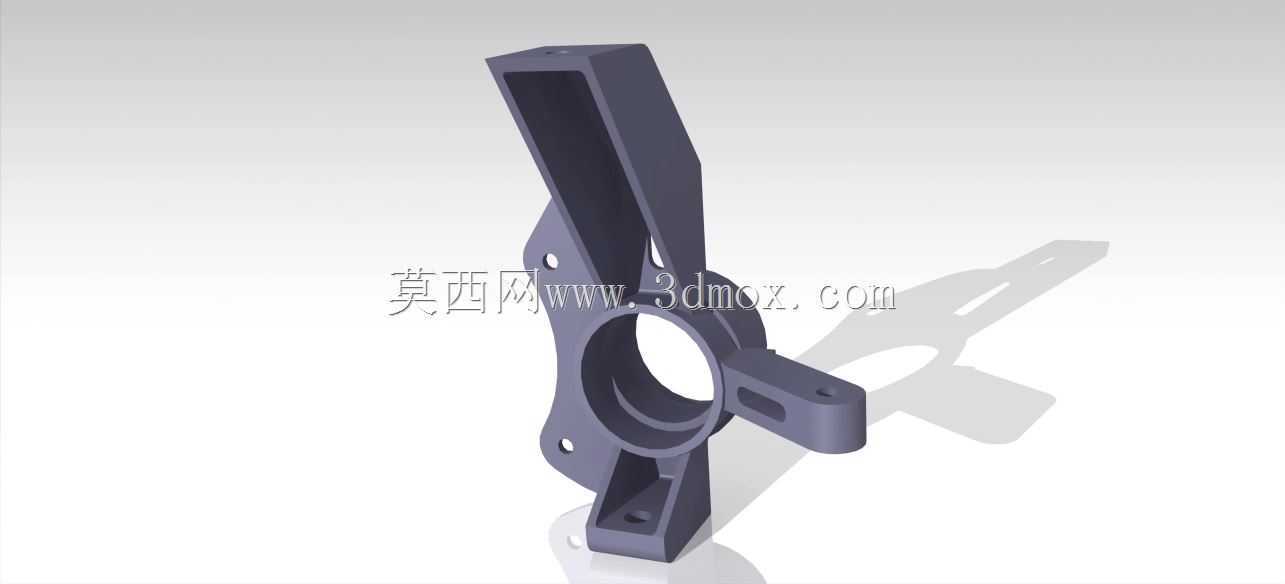

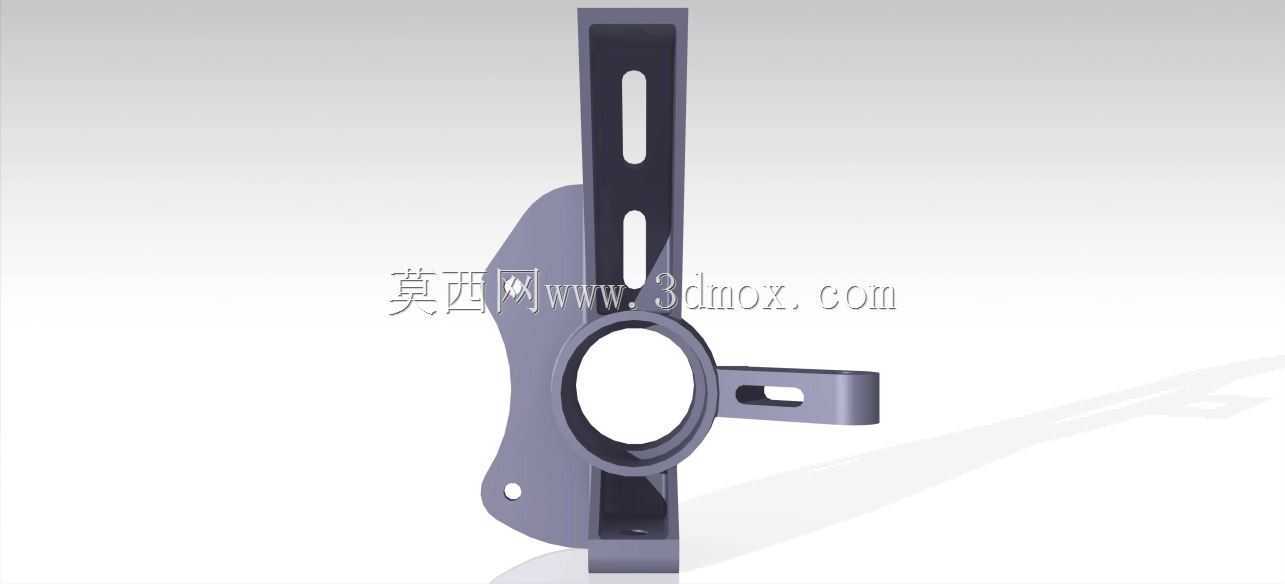

　　在越野竞技类巴哈赛车的底盘系统开发中，转向节作为连接车轮、悬架摆臂、转向拉杆的核心承载构件，直接决定了整车在非铺装路面行驶时的转向响应精度、冲击承载能力与行驶可靠性，是赛车底盘行走机构中受力工况最复杂的零件之一。这款转向节的结构设计完全围绕巴哈赛事的极端使用场景展开，针对赛事中频繁出现的飞跳冲击、泥泞路面侧向载荷、连续转向交变受力等工况做了针对性的结构优化，没有沿用民用车辆转向节的冗余设计逻辑，所有结构特征都以满足赛事强度要求、降低零件自重为核心目标。从安装边界来看，转向节中心的通孔为轮毂轴承安装位，孔径尺寸匹配巴哈赛车通用的轻量化轮毂轴承规格，轴承位周边设计有环形加强凸台，避免轴承压装后出现应力集中导致的支座开裂；

　　中心孔周向分布的三个安装耳片，分别对应上悬架摆臂、下悬架摆臂与转向拉杆的连接点位，每个耳片上的安装孔位都做了同轴度公差预留，孔位周边设计有局部加厚结构，用来承受摆臂传递的纵向、侧向冲击载荷，同时耳片与主体结构的过渡位置全部采用大圆角平滑过渡，消除铣削加工后的应力集中隐患，避免赛事中受冲击出现断裂失效。零件上部的悬臂结构为制动卡钳安装支座，安装面的平面度公差预留满足竞技级制动卡钳的装配要求，支座的镂空结构在保证卡钳安装刚度的前提下，尽可能去除了非承载区域的多余材料，有效降低了转向节的簧下质量，对于巴哈赛车这类需要频繁应对颠簸路面的车辆来说，簧下质量的降低能够直接提升车轮的贴地性能，减少飞跳落地后的车轮弹跳幅度，提升整车的操控稳定性。

　　设计过程中完全基于现有车轮总成的可用空间做草图布局，没有照搬现有量产车型的转向节结构，所有轮廓尺寸都经过空间干涉校验，确保转向打满角度时，转向节不会与轮毂、制动盘、悬架摆臂发生运动干涉，同时满足赛事规则对于车轮转向角度的要求，保证赛车在狭窄越野赛道中具备足够的转弯灵活性。结构受力层面，针对转向节常见的失效位置做了材料分布优化：在承受纵向冲击最大的下支座位置，采用了变截面的支撑筋结构，筋条的走向与冲击载荷的传力路径保持一致，能够将车轮受到的地面冲击快速传递到悬架摆臂，避免局部应力过大；在承受侧向载荷的卡钳支座位置，通过两侧的斜向加强筋连接到转向节主体结构，提升制动时的结构刚度，避免大力制动时卡钳出现形变导致的制动抖动。

　　零件的所有安装孔位都预留了衬套压装余量，适配巴哈赛车常用的聚氨酯衬套，能够在保证连接刚度的同时，过滤一部分路面传递的细碎振动，提升转向系统的操控手感；零件的外轮廓全部做了倒角处理，避免加工后的锐边在装配、维修过程中划伤操作人员，同时也能减少应力集中的起始点位。从实际装车适配性来看，这款转向节能够直接匹配巴哈赛事中常用的10英寸越野轮毂、双活塞竞技制动卡钳以及不等长双横臂悬架结构，不需要对周边配套零件做额外修改即可完成装配，零件的整体重量控制在同强度铸铁转向节的60%左右，在保证结构安全系数满足赛事冲击要求的前提下，实现了零件的轻量化设计，能够帮助赛车在赛事中获得更好的动力响应与操控表现。
