紧凑型嵌入式x86核心控制板结构设计

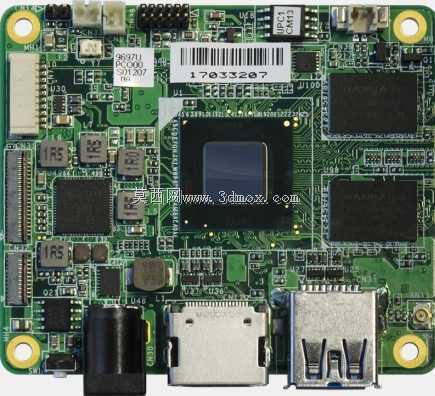

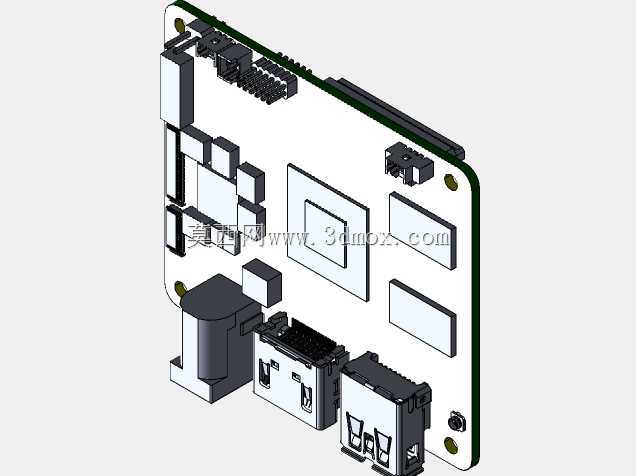

　　这款紧凑型x86架构核心控制板，是面向嵌入式小型智能设备打造的核心运算载体，在工业现场的边缘计算节点、小型智能检测终端、便携工业采集设备、桌面级智能交互终端中都能看到这类板卡的应用。不同于常规消费级主板的设计思路，这款板卡在规划阶段就把安装空间限制作为核心约束条件，整体采用正方形板型布局，四个角预留了标准的非金属化安装固定孔，孔位间距匹配嵌入式设备常用的安装立柱间距，安装时可以直接通过铜柱固定在设备壳体内部的预留凸台上，不需要额外设计转接支架，能大幅压缩整机内部的结构占用空间。板载接口的布局完全围绕嵌入式设备的走线需求设计，板边一侧排布了常用的外接接口，包括通用串行总线接口、高清显示输出接口、存储扩展卡槽，

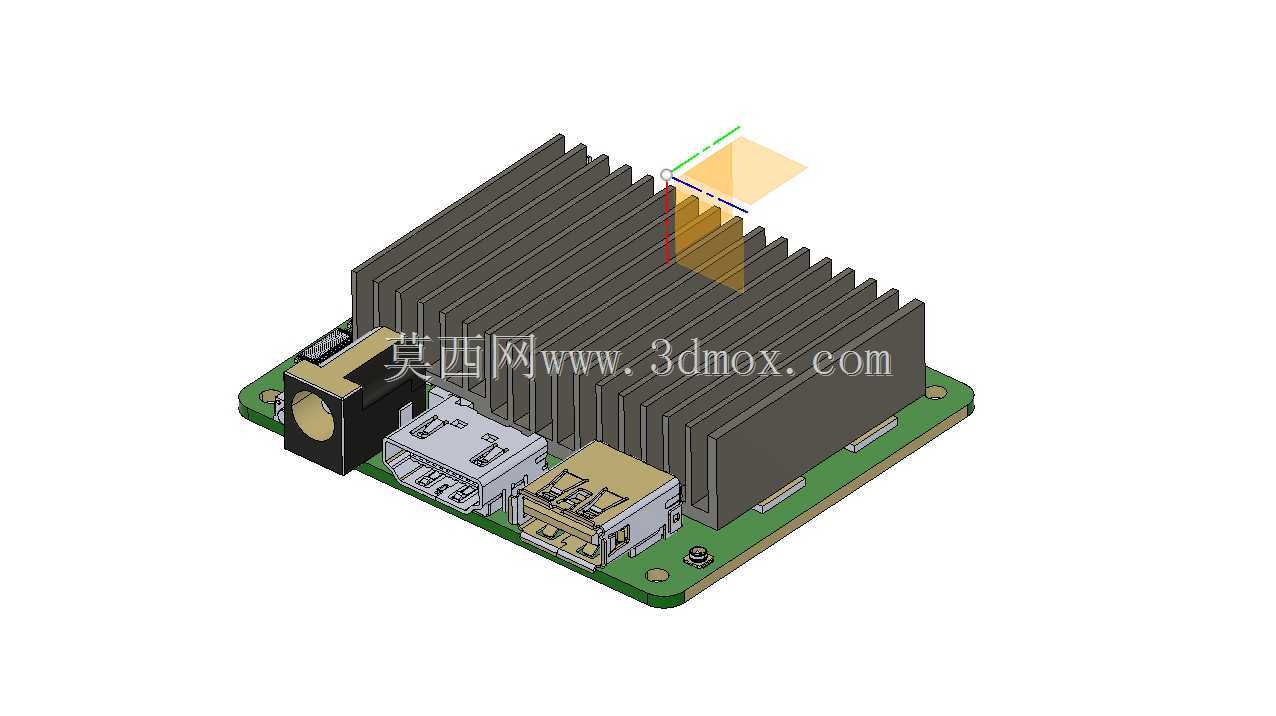

　　所有接口的伸出高度都控制在统一尺寸范围内，装配时可以直接对齐设备壳体上的预留开口，不需要额外调整接口位置或者增加转接排线，能减少整机装配时的走线复杂度，同时避免内部排线过多带来的信号干扰问题。核心运算芯片布置在板卡的中心区域，周围预留了统一高度的散热片安装空间，散热接触面的周边没有布置过高的贴片元件，不管是采用被动散热片直接贴合，还是搭配小型主动散热风扇，都能保证散热组件安装后不会和周边元件产生干涉，同时芯片周边的供电回路元件采用对称布局，供电线路走线路径最短，能减少供电损耗，保证核心芯片在满负载运算时的供电稳定性。板卡上的存储芯片、电源管理芯片、接口控制芯片都围绕核心芯片呈环形排布，元件之间的间距满足SMT贴片加工的工艺要求，

　　同时预留了足够的测试点位置，生产阶段的在线测试不需要额外设计测试工装探针的避让结构，能提升批量生产时的测试效率。在实际设备选型应用中，这类核心板可以直接作为智能设备的主控单元，不需要用户再单独设计核心运算电路，只需要根据自身设备的外设需求搭配对应的接口转接板，就能快速完成整机的硬件开发，大幅缩短产品的研发周期。板卡的整体厚度控制在标准PCB板厚加元件最高高度的范围内，安装时的垂直空间占用远小于常规的工控主板，适合对内部空间有严格限制的小型设备，比如手持工业检测终端、桌面级智能控制终端、小型设备的边缘计算网关这类产品。板卡上的状态指示灯布置在板边靠近安装开口的位置，设备组装完成后可以直接通过壳体上的指示灯开孔观察板卡的运行状态，

　　不需要额外增加导光组件。供电输入接口的位置预留了宽电压输入模块的安装空间，可以适配工业现场常见的直流供电电压范围，不需要额外搭配电源转换模块，能进一步减少整机内部的部件数量，降低设备的整体故障率。在结构设计层面，板卡的所有元件高度都经过统一校核，最高元件的高度不超过散热组件的安装高度，装配完成后板卡整体的上表面没有突出的不规则部件，在设备内部安装时可以紧贴壳体内部的安装筋位，提升板卡的抗震性能，适合在有一定振动的工业现场环境中使用。板卡四周的板边没有布置易损的贴片元件，在装配和维修插拔过程中，不会因为工具触碰或者手部接触造成元件脱落，提升了板卡的装配容错率。对于结构设计从业者来说，在做小型智能设备的结构规划时，可以直接参考这款板卡的安装孔位、接口位置、整体尺寸来设计壳体的内部结构，不需要反复调整板卡的安装位置来适配接口和固定结构，能有效减少结构设计阶段的反复修改工作量。同时板卡的散热预留空间设计也可以作为嵌入式板卡结构设计的参考，在有限的板卡面积内平衡元件布局、散热需求、安装便利性三者的关系，避免出现元件干涉、散热不足、安装困难这类常见的结构设计问题。
