GL55光敏电阻光刻胶封装结构设计

　　做消费电子、物联网终端的光电传感选型时，GL55系列LDR是绕不开的基础光敏元件，这次拆解复刻的光刻胶封装结构，刚好能解决不少新手工程师画封装时踩的结构干涉、感光面遮挡的坑。先从实际应用场景说，这类LDR多用在智能小夜灯的光线触发回路、户外安防摄像头的日夜切换补光触发、智能家居窗帘的光照度联动模块，还有儿童玩具的光控互动单元里，不像工业级照度传感器要做复杂的I2C通讯校准，GL55是纯阻性无源器件，外围电路只需要搭配一个分压电阻就能给主控IO口送电平信号，量产成本压得极低，是批量民用消费类产品里光感方案的首选。

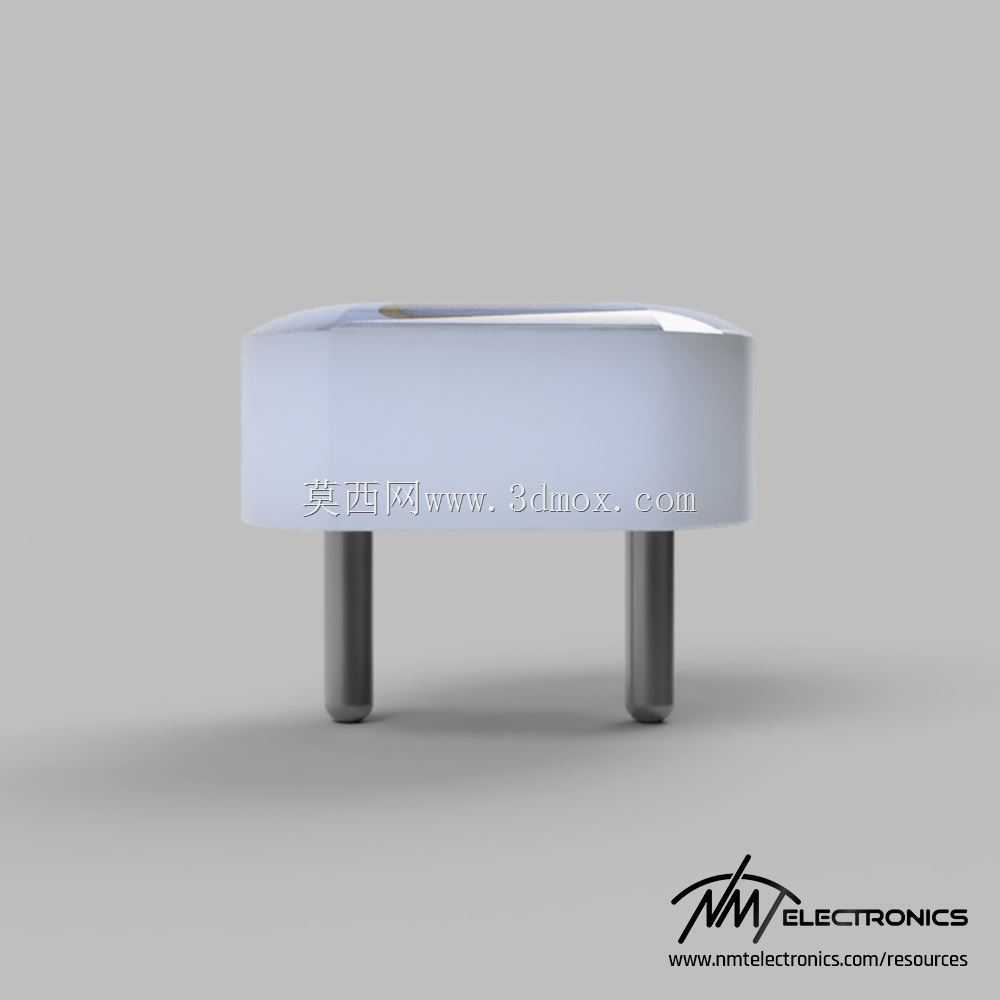

　　说回结构本身，这个封装的核心是顶部的透明光刻胶层，很多刚入行的工程师画3D封装时容易把这层做厚或者做的透光率不对，实际量产里这层光刻胶的厚度是严格卡着感光面的焦距做的，既不能太薄导致封装后硫化镉感光栅格暴露受潮，也不能太厚造成光线入射折射偏移，导致阻性变化曲线和规格书偏移。从外形尺寸来看，这个GL55的封装是类椭圆扁状结构，长轴尺寸控制在11mm左右，短轴在8mm上下，整体厚度不超过4mm，两个引脚是对称分布在封装短轴的两端，引脚中心距刚好是5mm，刚好适配通用0.1英寸间距的万能板、PCB贴片焊盘的布局，不会出现引脚错位插不进的问题。

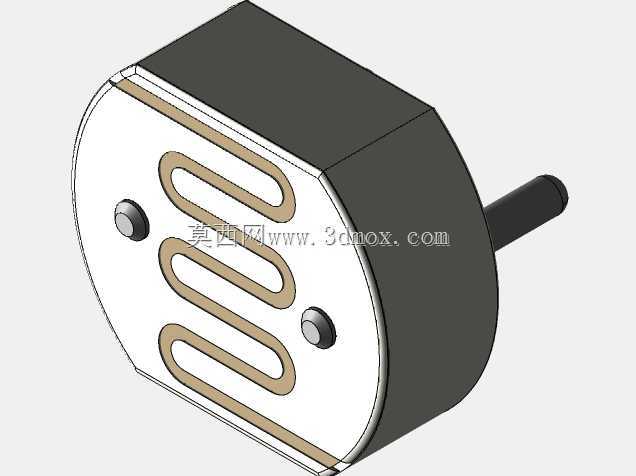

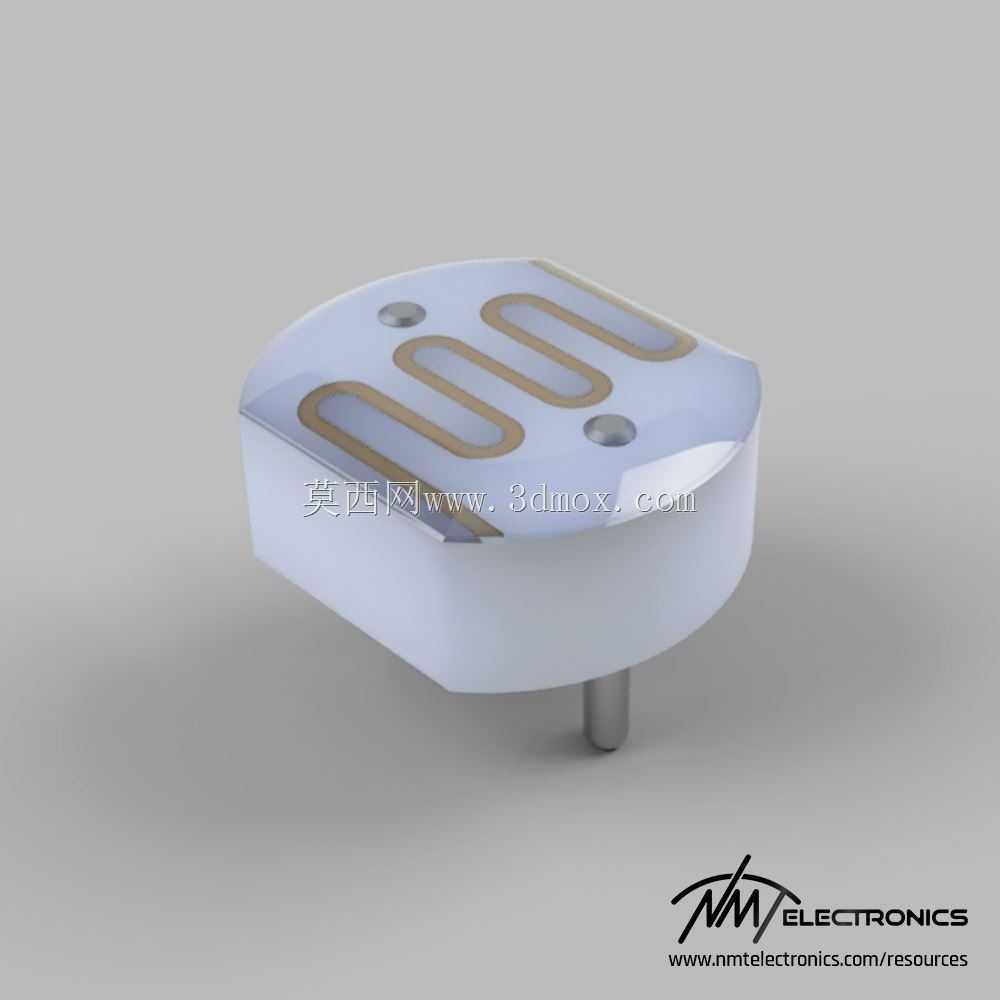

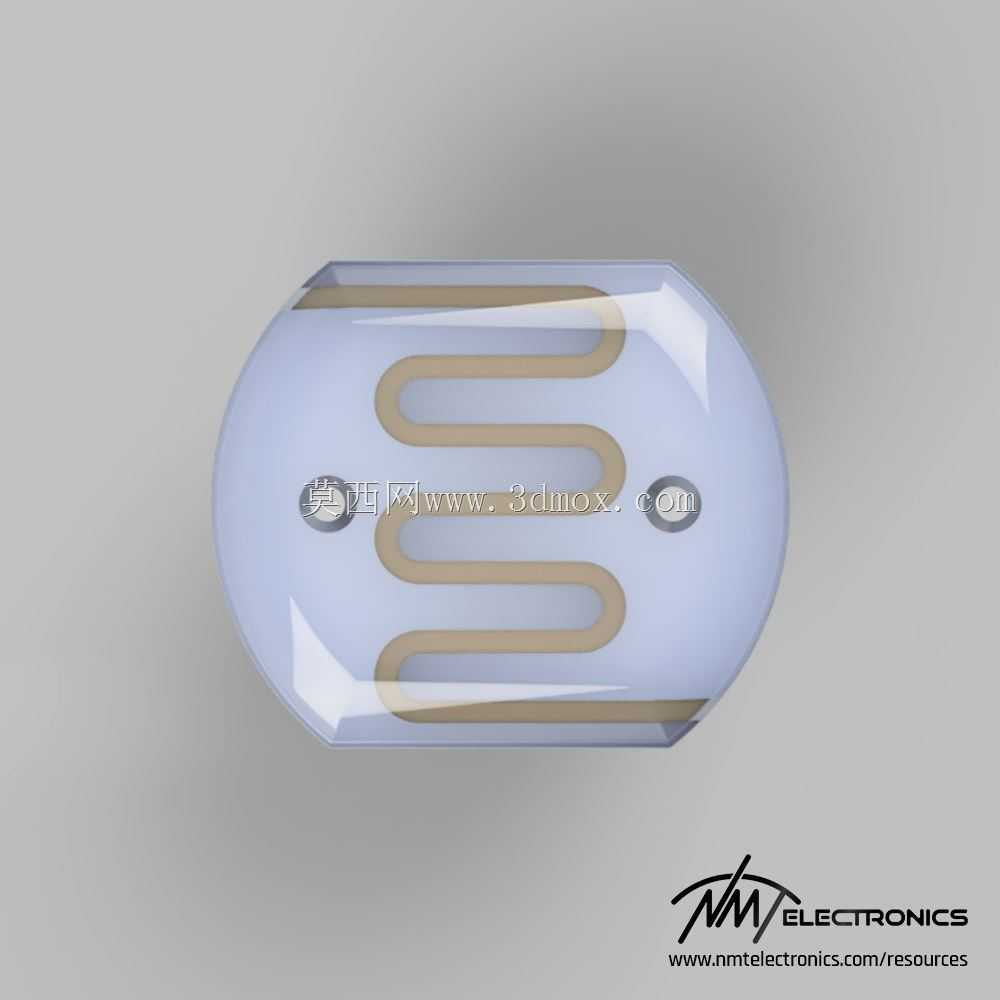

　　设计这个三维结构的时候，首先要把内部的硫化镉蜿蜒栅格做准，栅格的走线宽度、间距直接决定了亮阻暗阻的基准参数，不能随便画成直线，必须是连续的S型蜿蜒布局，才能在有限的椭圆感光面里最大化感光区域面积，提升阻性变化的灵敏度。然后是外层的光刻胶包覆结构，要做微弧的顶面，边缘和底部的陶瓷基座做圆弧过渡，不能有直角棱角，不然量产注胶的时候会出现气泡残留，导致局部透光不均。安装边界这块要特别注意，PCB布局时，元件本体周围3mm范围内不能有超过2mm高度的遮挡结构，比如旁边的立式电容、排针都要避开这个区域，不然会挡住侧面入射的环境光，导致实际检测的照度值比环境真实值偏低，触发阈值出现偏差。另外引脚的成型角度也要在模型里做出来，直插版本的引脚是从基座底部垂直引出，长度留3mm足够波峰焊吃锡，不要做太长，不然过波峰焊时容易出现引脚歪斜连锡的问题。

　　实际做结构验证的时候，还要考虑光刻胶层的耐温特性，过回流焊或者波峰焊的峰值温度不能超过260℃，持续时间不能超过5秒，不然光刻胶会出现发黄雾化的问题，直接导致感光灵敏度失效，所以在三维模型里可以把光刻胶层的耐温边界标注出来，给后续做SMT工艺的工程师做参考。另外这个封装的底部陶瓷基座是哑光黑色的，作用是吸收从PCB面反射上来的杂散光，避免底部反射光干扰感光面的检测精度，建模的时候不要把基座做成亮面，要还原哑光的材质特性，做光学仿真的时候才能得到更贴近实际的检测结果。

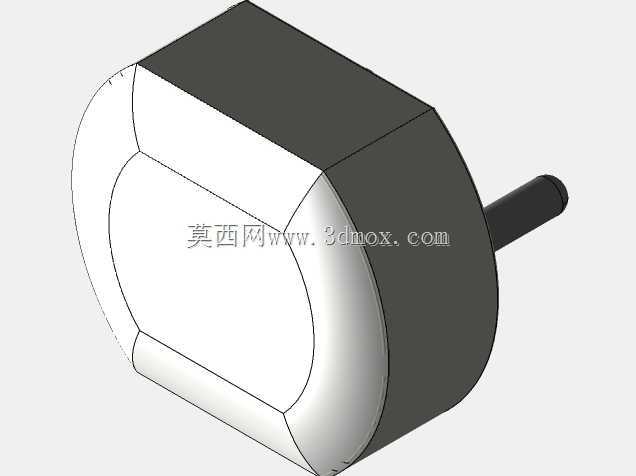

　　很多工程师做光感结构设计时，容易忽略LDR的入射角度特性，这个GL55的光刻胶顶面是微凸的球面结构，等效一个小的聚光透镜，入射角度在±60°范围内的光线都能有效被感光栅格接收，超过这个角度之后阻性变化率会快速下降，所以做产品结构的时候，LDR正上方的透光罩要做磨砂处理，不要做带聚光效果的凸点，不然会把特定角度的光线聚焦到感光面上，导致检测值跳变。建模的时候把这个角度特性对应的结构边界做出来，后续做整机组装的干涉检查时，就能提前预判周边结构件对光感检测范围的遮挡问题，不用等开模试产才发现光线被挡，再去改模浪费成本。
