巴哈SAE全地形越野钢管赛车结构设计

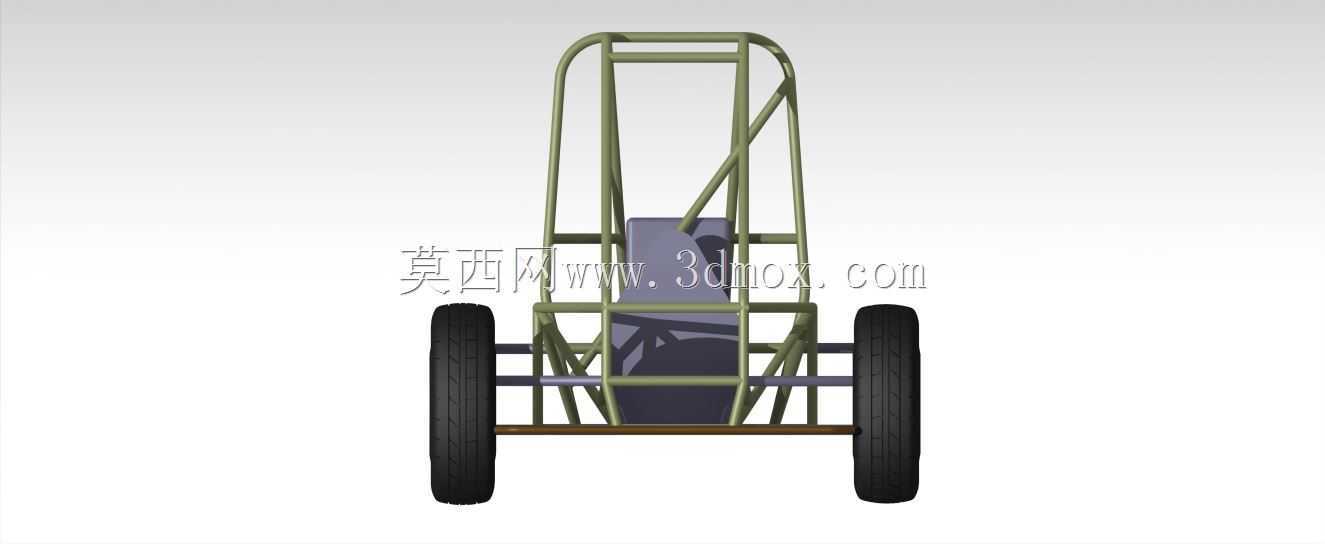

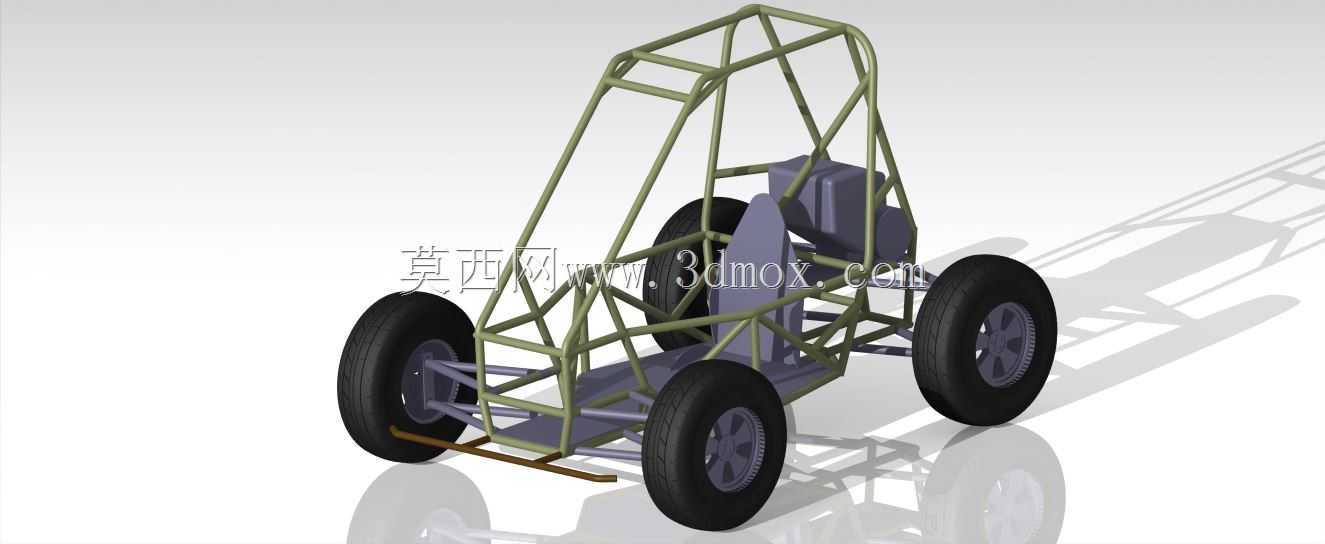

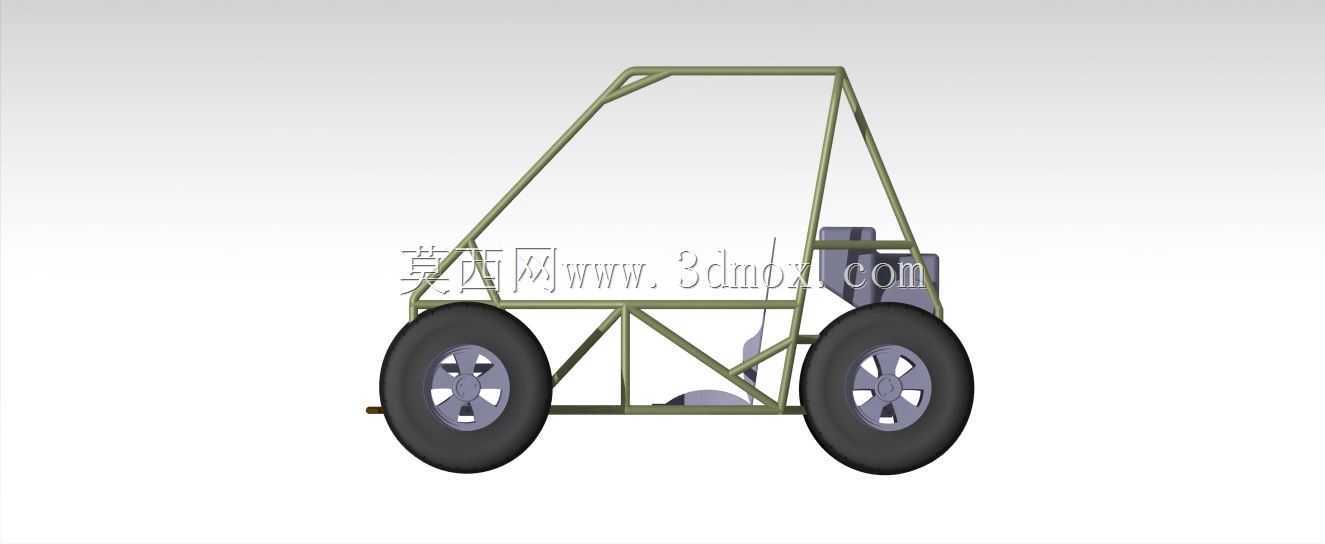

　　这套全地形钢管赛车的结构方案，核心面向非铺装复杂路况的越野竞技场景，适配荒野穿越、场地越野赛事、复杂地形通勤等多类使用需求，能够在泥泞、砂石、陡坡、浅滩等常规车辆无法通行的路况下保持稳定通行能力，是小型越野机动载具的典型结构方案。从功能特性来看，整车采用外露钢管桁架式承载结构，没有传统乘用车的冲压覆盖件承载车身，所有受力载荷直接由钢管框架传递分散，在遭遇路面冲击、侧翻、碰撞等极端工况时，钢管结构可以通过可控的形变吸收冲击能量，为舱内驾乘人员留出足够的安全生存空间，这也是越野赛车类产品核心的安全设计逻辑。设计过程中首先明确了整车的安装边界与尺寸约束，轮距设定兼顾窄路通行能力与侧倾稳定性，轴距匹配短轴越野的转弯半径需求，

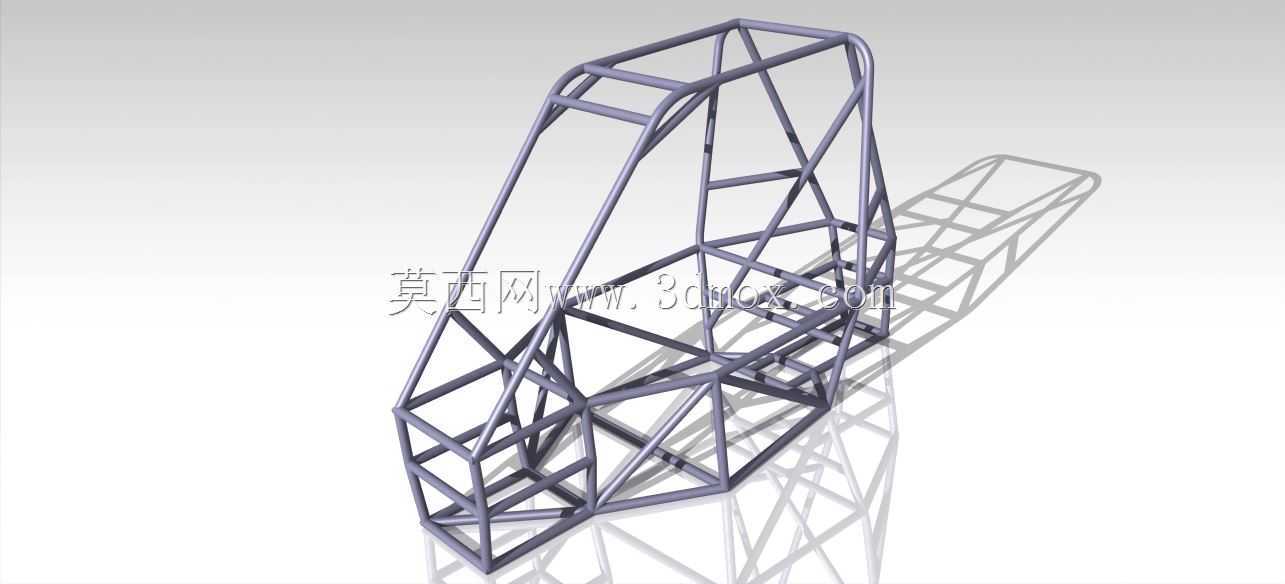

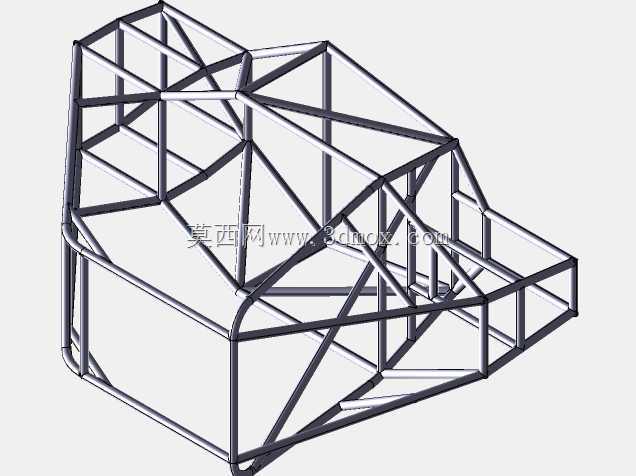

　　最小离地间隙保证大起伏路面下底盘部件不会直接磕碰硬质障碍物，接近角、离去角的参数设定完全覆盖陡坡攀爬、陡降的通行需求，避免车头车尾在大坡度工况下剐蹭地面。车架的钢管排布完全遵循载荷传递路径设计，主防滚环、前防滚环、侧边防撞梁、斜向加强筋的排布并非随意布置，每一段管材的走向都对应着冲击载荷的最优传递路线：前轮受到的路面冲击通过悬架安装点传递到前舱车架节点后，会顺着斜向支撑管分散到主车架纵梁与防滚架结构上，避免局部应力集中导致的管材开裂；后部动力总成的安装位设置了多组交叉加强筋，抵消动力输出与路面颠簸带来的交变载荷，防止长期使用后安装位出现疲劳变形。悬架系统的安装点位在建模阶段就做了运动学校核，保证车轮在全行程跳动过程中，

　　定位参数的变化量控制在合理区间，避免越野工况下出现轮胎异常磨损、转向回正能力失效的问题；转向机构的布置避开了前轮跳动的运动干涉区域，保证大行程悬架压缩、拉伸时不会出现转向卡滞的问题。舱内布局充分考虑了驾乘操作的人机工程边界，座椅安装位、方向盘位置、操控踏板的排布都预留了足够的操作空间，同时安全带安装点直接固定在主防滚环的高强度节点上，保证碰撞时安全带的固定强度足够。整车的所有部件安装接口都做了统一的基准对齐，车架上的各个安装支座在建模阶段就预留了标准件的装配公差，后续实际生产制作时，不需要额外做配焊调整就可以完成悬架、转向、动力、制动等子系统的装配，大幅降低实车制作的调校难度。这类钢管式全地形车的结构设计，

　　核心是在轻量化与结构强度之间找到最优平衡，管材规格的选择根据不同位置的受力大小做差异化匹配，高载荷区域采用壁厚更大的高强度管材，低载荷辅助支撑区域采用薄壁管材控制整车重量，既保证整车的抗冲击能力，又避免冗余重量带来的动力损耗与通过性下降。在防滚架的细节设计上，所有管材的弯曲半径都做了工艺可行性校核，避免出现过小弯曲半径导致的管材弯折处壁厚减薄、强度下降的问题，管材连接的节点位置都预留了焊接操作空间，保证现场制作时焊缝可以完全焊透，达到设计要求的连接强度。底盘下方的防护结构采用分段式设计，核心部件区域设置防撞护板，非核心区域做镂空处理，既可以防止路面飞石、凸起硬物磕碰损坏底盘部件，又不会过多增加整车重量。这套结构方案可以直接作为巴哈赛事参赛车辆的设计基础，也可以经过小幅调整后用于小型全地形作业车辆、户外探险载具的结构开发，所有结构节点的设计都经过了载荷路径的合理性验证，能够满足高强度越野场景下的长期使用需求。
