巴哈赛车研发用基准型底盘工作台

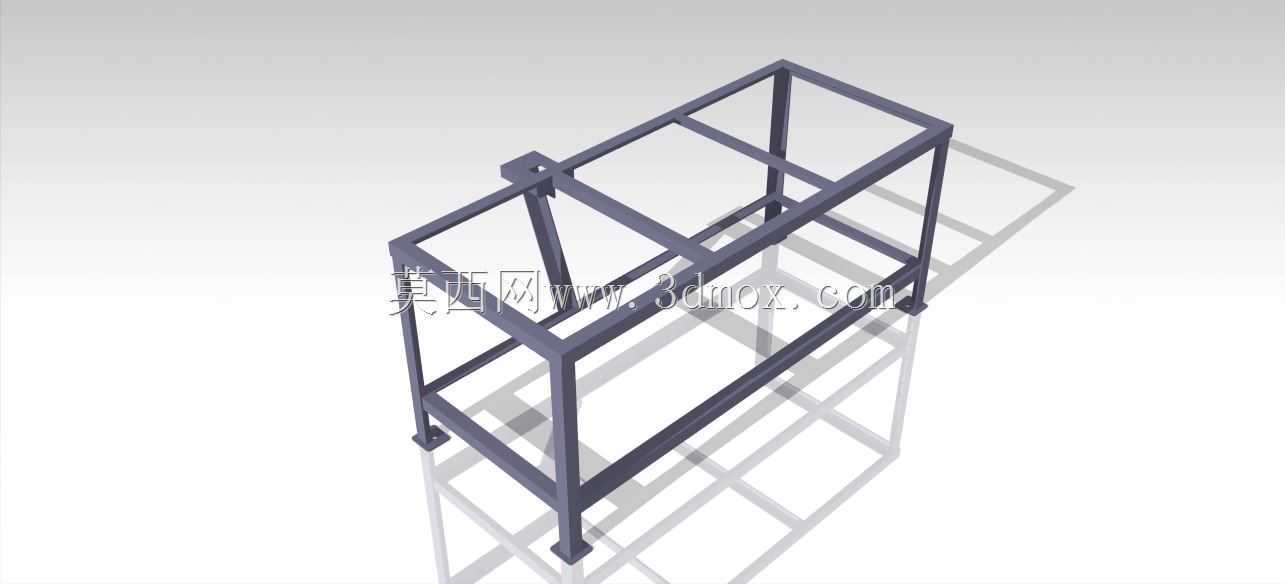

　　在越野赛车研发试制环节，底盘相关部件的装配精度直接决定整车行驶稳定性与操控表现，这类框架式底盘工作台，正是为巴哈赛车底盘系统的单件校验、分总成预装、基准尺寸复核打造的专用工装载体。不同于通用型作业台，该工作台的框架布局完全围绕巴哈底盘的安装硬点设计，四根主立柱采用等截面方通焊接成型，柱脚预留可调式支撑安装位，可在车间不平整地面快速调平，保证整个台面基准面的平面度控制在合理公差范围内，避免基准偏移带来的装配误差。

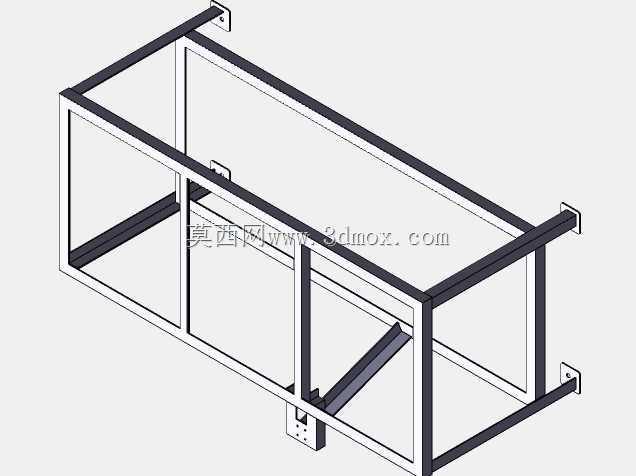

　　从结构布局来看，工作台上层框架采用纵横梁交错的焊接结构，横梁间距经过精准核算，既能够承托底盘纵梁、副车架等大尺寸部件的重量，又预留了足够的操作空间，方便作业人员在台架下方完成螺栓紧固、焊缝检查、管线预排布等操作。框架侧方设置的专用安装凸台，是专门为固定底盘基准块设计的，可快速将底盘设计数模中的基准坐标转换到台架实体上，所有零件在台架上的定位都可以直接对接三维设计基准，减少多次转序带来的尺寸累积误差。

　　这类工作台在实际研发场景中，承担的作用远不止基础承载。在底盘单件加工完成后，可先将各控制臂安装座、悬架固定点、转向机安装位等关键接口在台架上进行预拼，验证各安装孔位的同轴度、位置度是否符合设计要求，提前发现钣金焊接变形、机加工孔位偏差等问题，避免等到整车总装阶段才发现尺寸超差，造成零部件返工报废。在底盘分总成装配阶段，台架的基准面可作为所有尺寸测量的统一基准，作业人员可直接依托台架完成悬架行程模拟、转向间隙校验、传动系统同轴度调整等工序，不需要反复将部件转移到三坐标测量室，大幅提升试制环节的作业效率。

　　设计这类工装台架时，首先要明确底盘的整体边界尺寸，确保台架的有效承载范围完全覆盖底盘的长宽尺寸，立柱高度要匹配作业人员站立操作的舒适高度，同时预留出底盘下方安装举升支撑、放置测量工具的空间。框架的型材选型需要经过承重校核，既要保证在放置整套底盘总成时不会出现结构变形，又要避免过度选型造成材料浪费、台架过重难以移位。所有焊接位置在焊接完成后都需要进行去应力处理，再通过机加工保证各安装面的平面度，防止后续使用过程中因为焊接残余应力释放导致台架变形，影响基准精度。

　　在日常使用场景中，该工作台除了承担底盘装配、检测的功能外，还可作为底盘设计优化的实物验证载体，设计人员可直接在台架上对比实物与数模的差异，快速调整管路走向、线束固定位、加强筋布置等细节设计，相比纯虚拟环境的设计验证，实物台架上的验证更贴合实际装配场景，能够发现很多三维建模阶段容易忽略的操作空间不足、工具干涉等问题。台架的柱脚设计也兼顾了固定与移动需求，日常固定工位作业时可锁紧支撑脚保证稳定性，需要调整车间布局时，可在柱脚位置安装万向脚轮，快速完成台架移位，不需要借助额外的吊装设备。

　　从安装边界来看，该工作台的整体占地尺寸适配常规试制车间的工位布局，不需要对车间地面做特殊的预埋处理，仅需要保证地面具备足够的承重能力即可完成部署。台架上层框架的各横梁上预留了通用T型槽安装位，除了适配巴哈底盘的装夹需求外，还可通过加装专用夹具，兼容其他小型越野车型底盘、改装车架的装配检测工作，拓展工装的使用范围，提升设备利用率。框架的表面采用喷塑处理，具备基础的防锈、耐油污能力，适配车间多油污、多磕碰的作业环境，日常维护仅需要定期检查支撑脚的锁紧状态、焊缝是否出现开裂即可，不需要复杂的保养流程。
