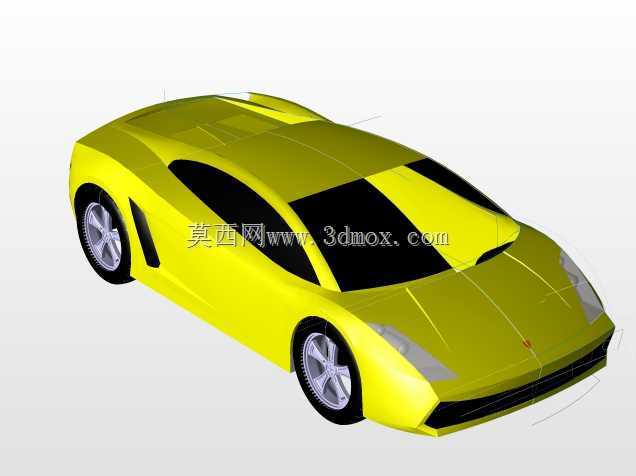

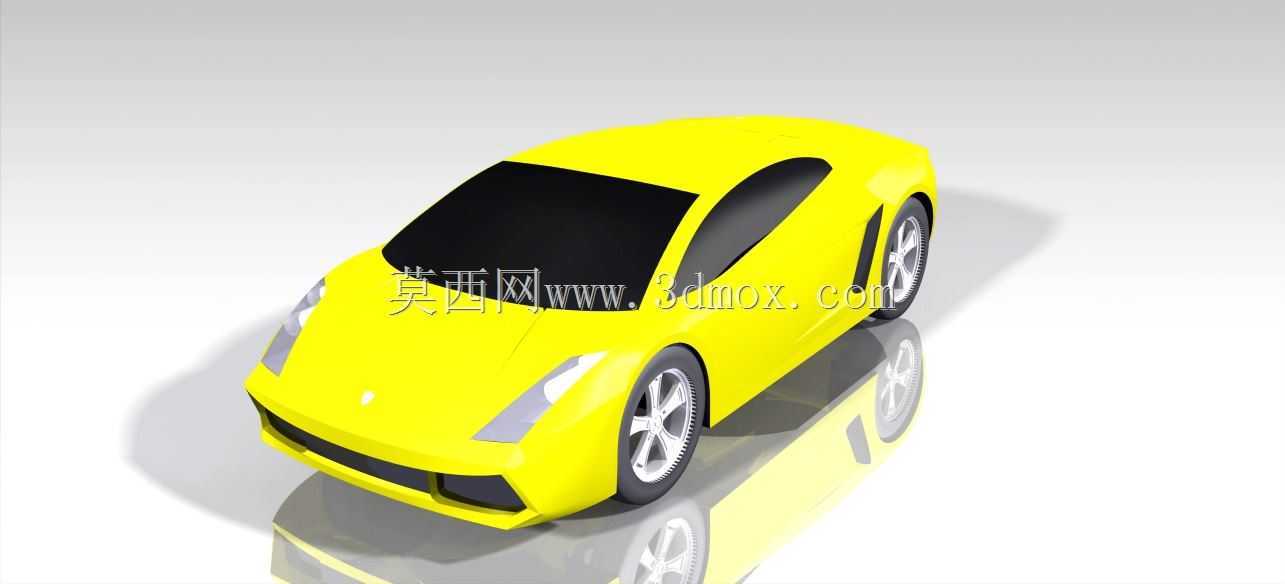

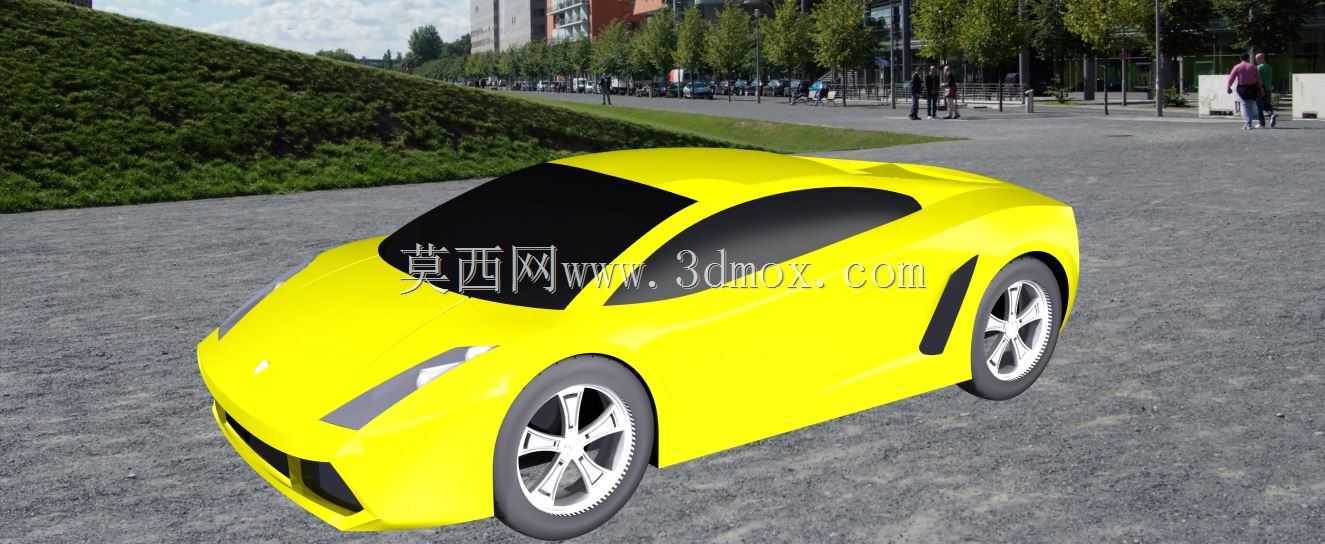

兰博基尼加拉多跑车外观曲面结构设计

　　在乘用车外观结构开发流程中，跑车类产品的外覆盖件曲面设计是兼顾空气动力学性能、造型辨识度与结构可行性的核心环节，本次完成的兰博基尼加拉多外部车身结构设计，可直接用于造型评审阶段的油泥模型参照、外覆盖件分缝结构验证、空气动力学仿真前置校验，也可作为高校车辆工程专业曲面建模教学的实操案例，或是改装行业做外观套件开发的基础数模参照。

　　整个设计过程围绕量产跑车的实际使用场景展开，首先明确双门双座中置引擎跑车的核心布局边界：整车外轮廓严格遵循实车的比例关系，轴距、轮距、前后悬长度均参照实车公开的尺寸参数做1:1还原，确保数模的整体比例不会出现失真，能够直接对接后续的总布置校核工作。车身侧面的楔形线条是兰博基尼品牌车型的核心识别特征，设计时从车头大灯上沿引出的特征棱线贯穿整个车侧，一直延伸至车尾进气口上沿，这条棱线不仅承担造型识别作用，同时也是车侧曲面的分模基准线，棱线两侧的曲面曲率做连续过渡处理，避免出现曲率突变导致的冲压开裂风险，同时兼顾行驶过程中气流的导向作用，引导侧方气流快速流向车尾散热区域，降低高速行驶时的侧风干扰。

　　车头部分的设计重点在于进气区域与大灯造型的匹配，前保险杠下方的大尺寸进气口直接对应中置散热器的迎风面需求，进气口的边缘做了圆角过渡处理，既符合行人碰撞保护的法规要求，也能减少进气过程中的气流紊流，提升散热效率。大灯的造型与前舱盖的曲面做了一体化融合，灯组边缘的曲面与舱盖曲面保持G2连续，没有出现生硬的拼接边界，保证外观的整体性。前舱盖的曲面并非简单的弧面，而是做了两道内凹的筋线结构，既可以提升舱盖自身的结构刚度，减少高速行驶时的舱盖振颤，也能引导车头气流向两侧分流，降低风阻系数。

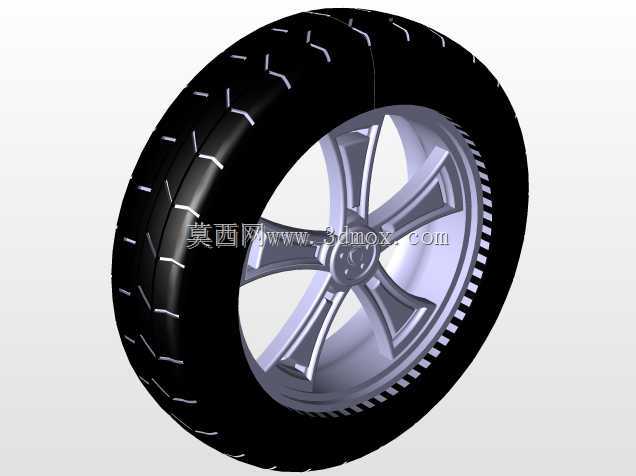

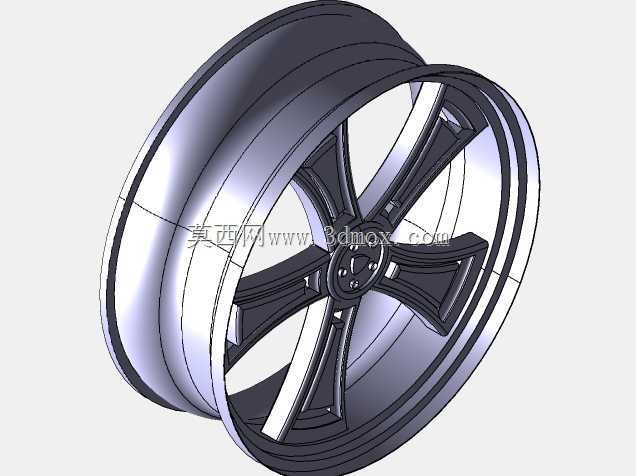

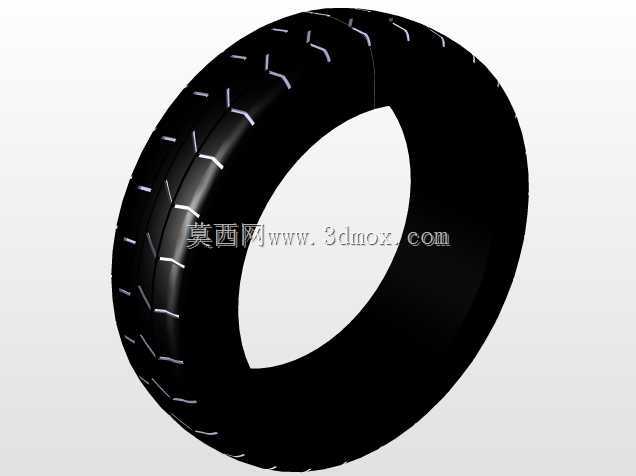

　　车侧部分的侧进气口是中置跑车的核心功能结构，设计时将进气口的位置与车身腰线做了融合，进气口的内部导流曲面做了倾斜处理，能够在车辆行驶时将迎面气流高效导入后置引擎舱与刹车散热通道，满足动力系统与制动系统的散热需求。车门曲面的曲率经过反复调整，保证车门与翼子板、侧裙、车顶的分缝间隙均匀一致，分缝位置避开了曲面曲率变化最大的区域，降低后续冲压模具的开发难度，同时也能减少风噪的产生。轮拱的外扩尺寸严格匹配实车的轮胎规格，预留了足够的转向跳动空间，不会出现轮胎与轮拱干涉的问题，轮拱边缘的曲面做了内收处理，能够减少轮腔内部的气流乱流，降低行驶阻力。

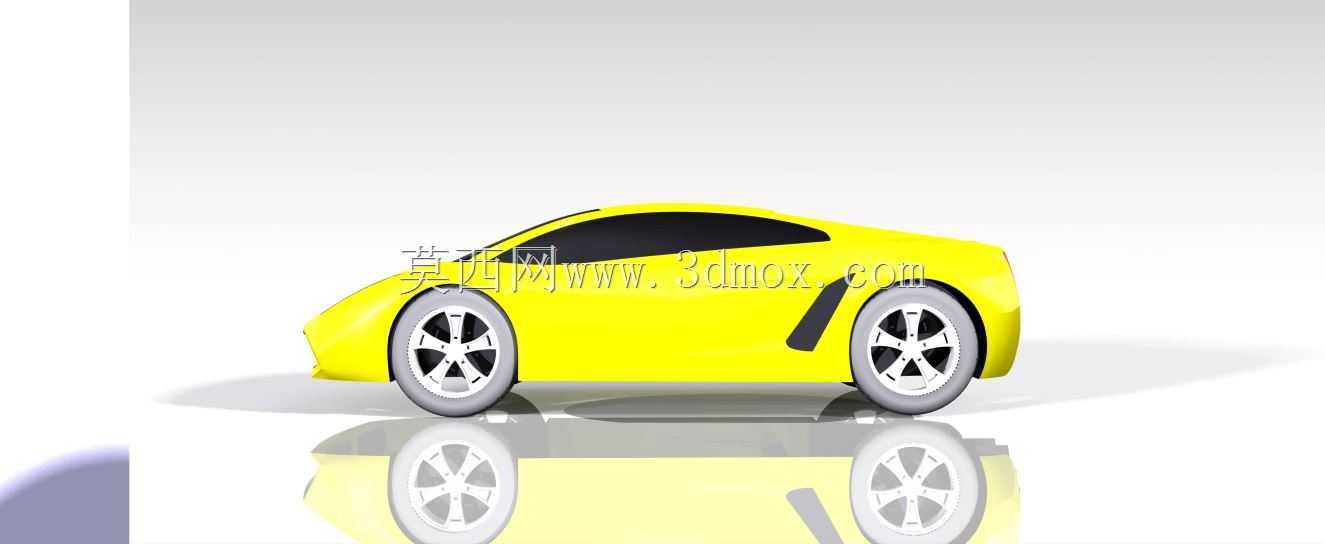

　　车顶部分采用溜背式的曲面设计，从A柱顶端平滑过渡至车尾引擎盖前缘，曲面的曲率变化兼顾了后排头部空间（虽然双座跑车无后排，但该曲面会影响车内后视镜的视野范围与车顶的结构刚度），同时车顶的收尾角度经过优化，能够让气流快速流向车尾的尾翼区域，提升高速行驶时的下压力。车尾部分的造型与车头形成呼应，尾灯的安装曲面与车尾棱线保持齐平，后扩散器的曲面做了多道导流槽设计，能够梳理车底的气流，减少车尾的真空区，提升高速行驶的稳定性。

　　整个外覆盖件的曲面全部采用自由曲面生成方式，所有相邻曲面之间均保证G2曲率连续，没有出现碎面、尖角、曲率突变等问题，能够直接导入后续的结构设计模块，添加安装卡扣、加强筋、定位孔等结构特征，也可以直接用于生成渲染效果图、制作展示用的实体模型。在曲面建模过程中，优先采用草图轮廓引导曲面生成的方式，先勾勒出各个特征线的空间位置，再通过放样、扫掠、边界混合等方式生成基础曲面，之后通过曲面裁剪、延伸、合并等操作完成整体造型的拼接，最后对所有曲面做连续性校验，确保曲面质量满足A级曲面的基础要求，能够对接后续的工程化开发流程。

　　对于车辆改装行业而言，该数模可以作为基础载体，直接在现有车身上添加宽体套件、前唇、尾翼、侧裙等改装部件，不需要重新扫描实车获取基础数据，能够大幅缩短改装件的开发周期；对于车辆设计教学而言，该数模完整呈现了跑车外覆盖件从特征线搭建到曲面成型的全流程，能够帮助学习者理解曲面建模中特征线的重要性，掌握曲率连续的调整方法；对于影视动画、游戏开发等领域，该数模经过轻量化处理后可以直接作为场景中的载具资产使用，还原度能够满足高精度渲染的需求。

　　在设计过程中也充分考虑了不同软件之间的数据交互兼容性，所有曲面均为非参的通用曲面格式，不会出现特征丢失、曲面破面等问题，能够在常用的三维设计软件中直接打开编辑，不需要做额外的修复工作。车身各个覆盖件之间的分缝宽度统一设置为量产车常用的3.5mm间隙，分缝的圆角半径也符合冲压工艺的要求，不会出现无法加工的锐角结构，所有曲面的拔模角度均满足冲压工艺的最小拔模要求，不需要后续做大规模的工艺调整即可进入模具开发阶段。
