轮组式爬楼载物小车结构设计方案

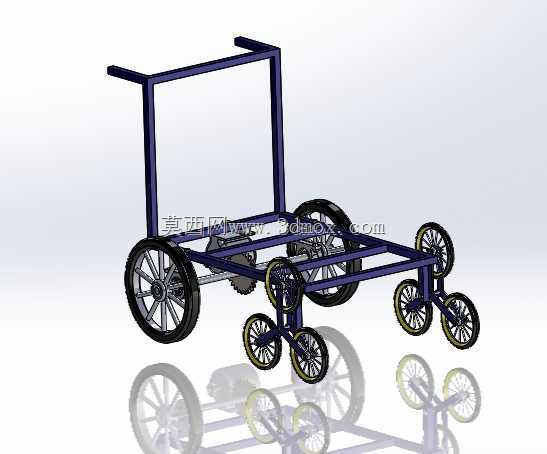

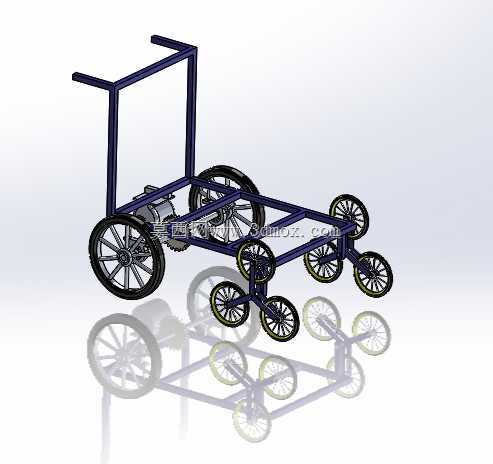

　　这款轮组式爬楼载物机构，主要面向无电梯多层建筑的物料转运场景，覆盖老旧小区居民日常重物搬运、小型商户楼层间货件转运、装修施工阶段零散建材短途上下楼等实际使用需求，区别于传统平地手推车仅能在平整路面通行的局限，通过多组行星排布的小轮结构，实现台阶路面的连续平顺通行，无需额外动力输入，依靠人力推行即可完成上下楼动作。从结构布局来看，整车采用方管焊接式框架作为承载主体，后端设置两根向上延伸的推握把手，把手高度适配成年人站立推行的手臂自然高度，推行过程中无需过度弯腰或抬臂，降低长时间操作的肢体疲劳度。框架主体的承载平面预留了充足的置物空间，可根据实际使用需求加装绑带固定点位、置物筐或者防滑橡胶垫，避免转运过程中物料滑落。

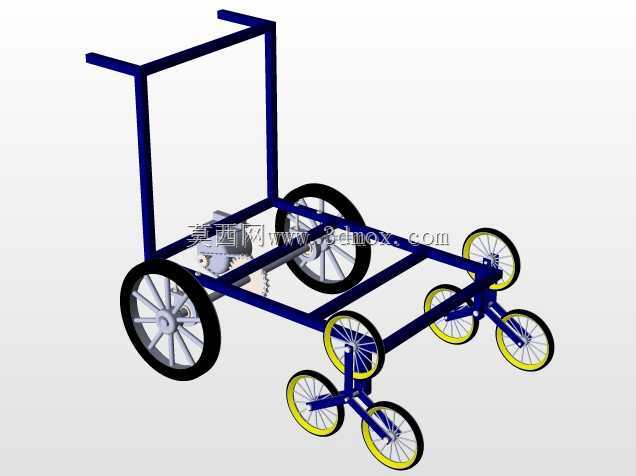

　　行走系统分为前后两个部分，后端采用两个大直径橡胶轮作为平地行走的主支撑轮，大轮径设计可以有效降低平地推行时的滚动阻力，遇到路面小凸起、地砖缝隙或者门槛类障碍时，相比小轮径结构更易通过，同时大轮的橡胶材质具备一定的减震效果，转运易碎类物品时可以减少路面颠簸带来的冲击。前端为两组对称布置的多轮行星爬楼轮组，每组轮组包含三个沿圆周均匀分布的小直径轮，轮缘同样采用橡胶材质包裹，当机构在平地行走时，行星轮组下方的小轮接触地面，配合后端大轮实现平稳移动；当遇到楼梯台阶时，推行过程中行星轮组会绕中心转轴自动旋转，依次将不同位置的小轮搭接在上一级台阶面上，通过轮组的连续转动实现台阶的逐级爬升，整个过程无需将整车整体抬升，

　　仅需施加水平方向的推行力即可完成动作，相比传统抬扛式爬楼搬运，大幅降低操作人员的负重强度。传动部分在框架中部设置了齿轮传动结构，将两侧爬楼轮组的转轴通过齿轮副进行联动，保证两侧轮组转动的同步性，避免单侧轮组卡滞导致整车偏斜，提升爬楼过程中的行进稳定性。从安装边界来看，整车宽度控制在常规楼梯单幅通行宽度范围内，可适配国内多数居民楼、写字楼的标准台阶尺寸，台阶高度适配范围覆盖120mm到200mm的常规民用建筑台阶规格，轮组旋转过程中不会与台阶踢面发生卡碰。框架主体的承载区域采用镂空式设计，在保证结构强度的前提下降低整车自重，方管的壁厚选型兼顾了承载能力与整机重量，日常使用场景下可承载百公斤级的物料重量，

　　不会出现框架变形或者轮组断裂的问题。设计过程中重点考量了使用场景的复杂工况，所有轮轴位置均预留了润滑加注点位，长期使用后可定期加注润滑脂降低转动磨损，延长机构使用寿命；轮体与框架的连接位置采用可拆卸式销轴结构，当轮面磨损过度后可单独更换轮体，无需整体更换轮组，降低后期维护成本。整车没有设置复杂的电控或者液压结构，整体为纯机械传动结构，故障率极低，即使在潮湿、多粉尘的施工场景下使用，也不会出现电路故障或者密封件损坏的问题，环境适应性较强。在平地使用时，该机构的操作逻辑与普通手推车完全一致，操作人员无需额外学习操作技巧，转向时通过把手施加侧向力即可带动前端轮组偏转，实现小半径转向，可在狭窄的楼道或者室内空间灵活调头。爬楼过程中，行星轮组的转动节奏与人力推行的速度自然匹配，不会出现突然卡顿或者转速过快导致的溜坡问题，当需要在台阶上临时停留时，轮组的行星结构具备自锁特性，不会沿台阶向下滑动，保障停留时的安全性。
