作为旋转传动系统里应用覆盖范围最广的支撑类零件,滚珠轴承的核心作用是承接轴系运行过程中的径向与双向轴向载荷,同时将轴与安装座之间的滑动摩擦转化为滚动摩擦,大幅降低传动过程中的功率损耗与零件磨损速率。在常规的中小型传动设备布局中,这类轴承常被布置在电机输出端、减速器输入输出轴、输送机辊筒支撑位、机床主轴轻载段、风机叶轮支撑位等位置,适配中等转速、载荷波动幅度不大的连续运行工况,相比滑动轴承结构,它的启动摩擦阻力更小,运转过程中的精度保持性更稳定,日常维护的操作门槛也更低。

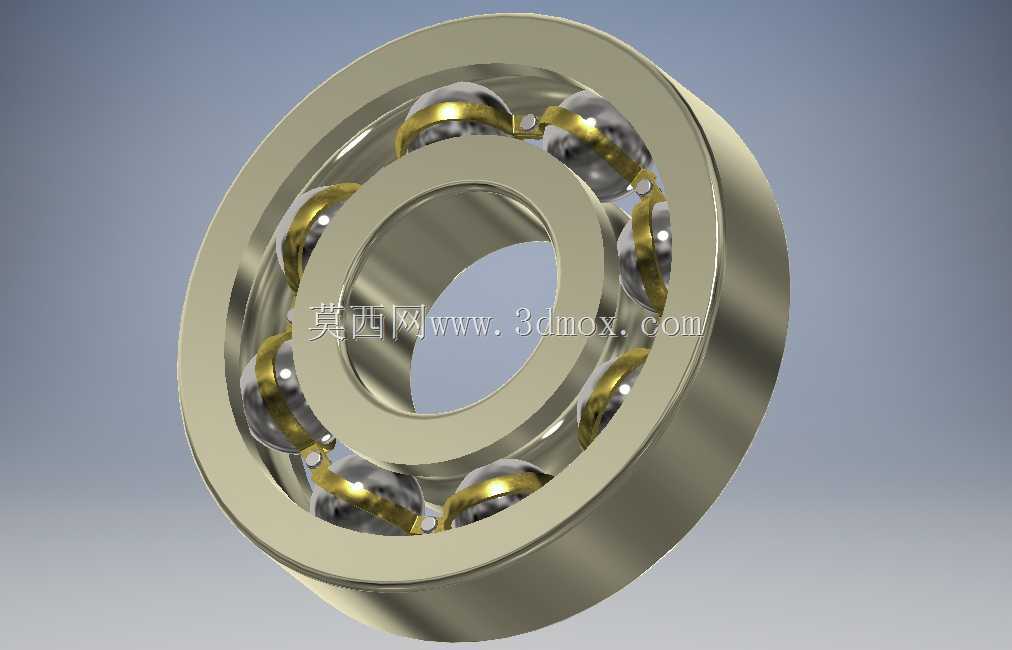

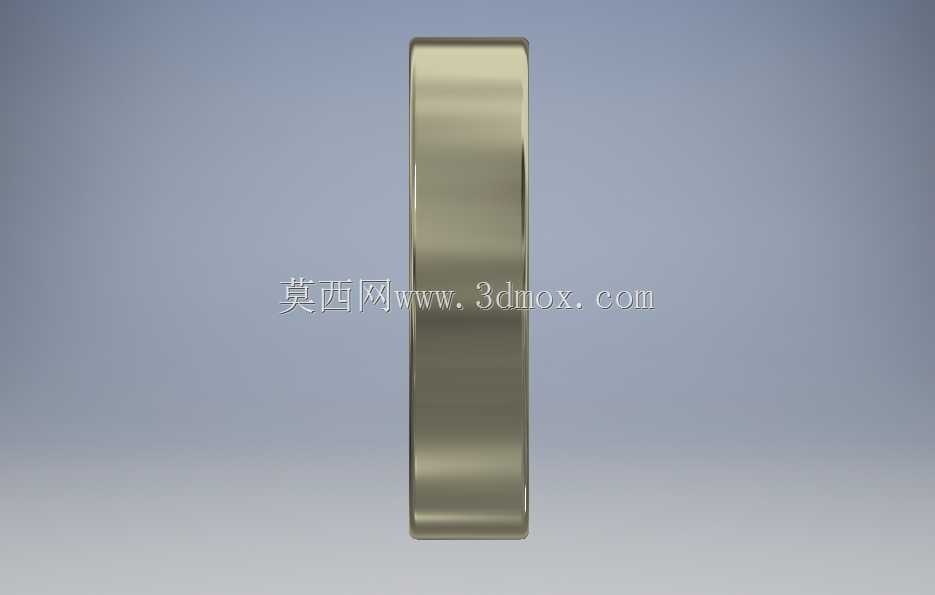

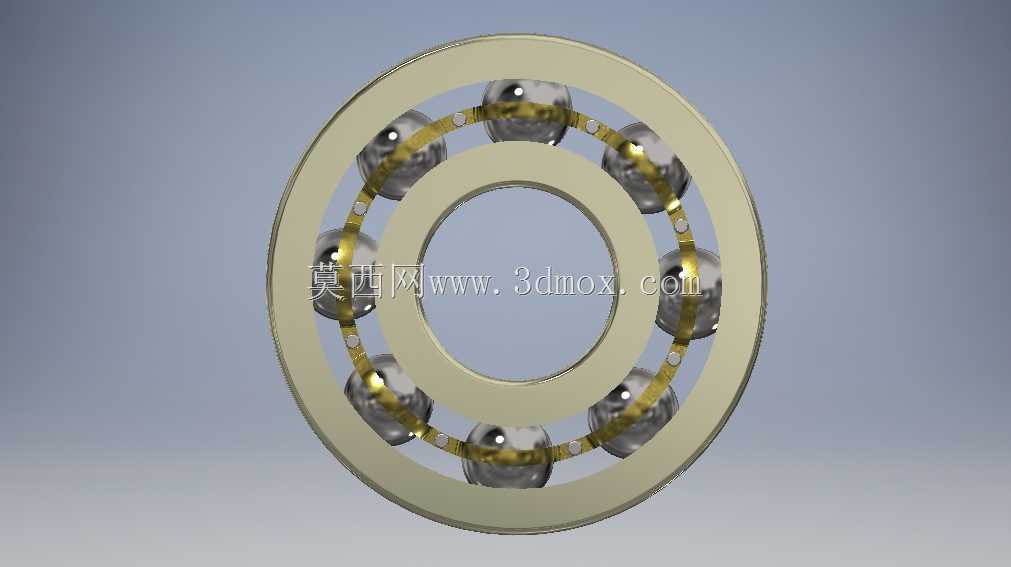

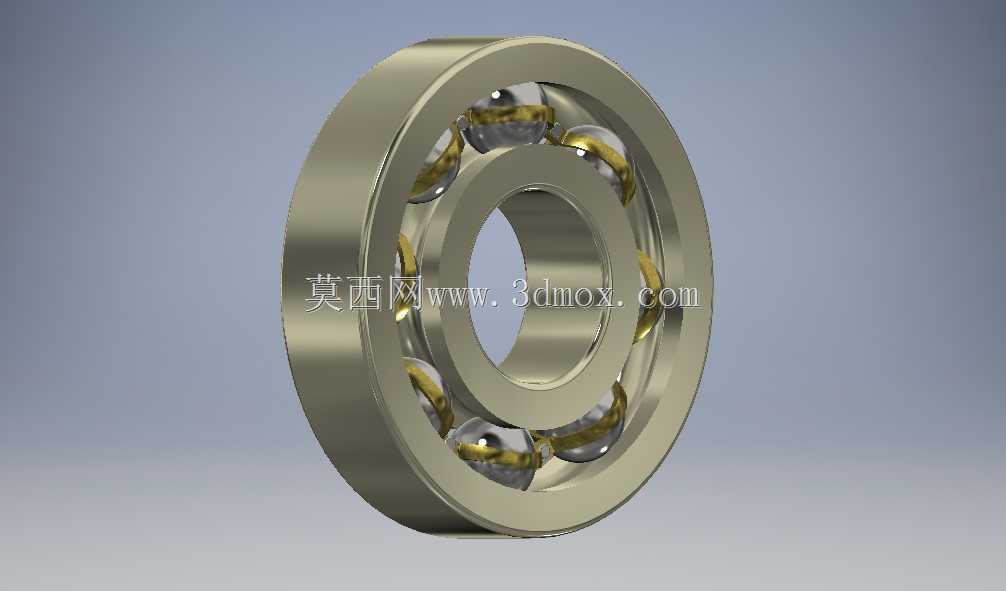

从结构设计逻辑来看,这款滚珠轴承采用最经典的深沟球构型,整体由内圈、外圈、滚动钢球、保持架四个核心部分组成。内圈的内圆柱面与旋转轴采用过盈配合实现周向固定,内圈外侧加工有连续的弧形滚道,滚道的曲率半径略大于钢球半径,保证钢球在滚道内滚动时能形成均匀的接触应力带,避免局部应力集中造成的早期点蚀失效。外圈的外圆柱面与轴承座、安装孔采用过渡或间隙配合,根据安装场景的不同,外圈可设计为固定或随动形式,外圈内侧的滚道与内圈滚道曲率匹配,共同构成钢球的滚动运行轨道。滚动钢球沿滚道周向均匀排布,是承接载荷、实现滚动摩擦的核心元件,钢球的直径公差、圆度误差直接决定轴承的运转精度与运行噪音水平,设计时需要根据额定动载荷、静载荷的计算值匹配对应直径与数量的钢球,保证在额定工况下钢球的接触应力处于材料许用应力范围内。保持架的作用是将相邻钢球均匀分隔,避免钢球在运转过程中相互接触碰撞造成额外磨损,同时引导钢球在非承载区保持正确的运行位置,针对不同的运行温度与转速要求,保持架可选用冲压钢板、铜合金或工程塑料材质,本次设计的结构中保持架采用浪形冲压结构,重量轻且装配便捷,适配常规工况下的使用需求。
在安装边界与尺寸配合层面,这类轴承的尺寸参数遵循通用的标准系列规范,设计时需要严格控制内圈内径、外圈外径、轴承宽度三个核心安装尺寸的公差带,保证与轴、安装座的配合精度符合传动系统的精度要求。内圈与轴的配合过盈量需要根据载荷大小、转速高低调整,过盈量过小会造成运转过程中内圈与轴发生相对滑动,磨损配合面造成轴系窜动;过盈量过大则会造成装配难度提升,甚至导致内圈滚道变形,影响钢球的正常滚动。外圈与安装座的配合需要考虑设备的热膨胀补偿需求,尤其是在跨距较长的轴系布局中,通常会将一端轴承的外圈设计为可轴向游动的形式,避免轴系受热伸长时造成轴承额外的轴向载荷,引发轴承卡死或过早失效。轴承的轴向定位通常采用轴肩、孔肩搭配挡圈、端盖的形式实现,设计时需要注意轴肩与孔肩的高度不能超过轴承内圈、外圈的倒角尺寸,否则会造成轴承无法安装到位,同时要预留出拆卸工具的操作空间,方便后期维护时的轴承拆卸作业。
在实际选型应用过程中,需要根据轴系的载荷方向、大小、转速、工作温度、预期寿命等参数匹配对应的轴承型号,纯径向载荷工况下可选用游隙较小的组别,存在复合载荷或安装对中误差较大的场景则需要适当放大游隙,补偿安装误差与变形量。轴承的润滑方式根据转速与温度选择,低速工况可采用脂润滑,密封结构简单且维护周期长;高速高温工况则采用油润滑,保证润滑介质能及时带走运转产生的热量,降低钢球与滚道的工作温度。密封结构的设计需要根据工作环境的粉尘、水汽情况选择,开式结构适用于有独立润滑系统的密闭传动箱内,带防尘盖或密封圈的闭式结构则适用于独立安装、维护不便的场景,出厂时预填的润滑脂可满足长期运行需求,无需额外添加润滑剂。
