办公文档归档用手动打孔装置结构设计

　　日常行政办公场景里，纸质文档的标准化归档是档案管理环节的基础需求，这类手动打孔装置的核心作用，就是在A4幅面的常规办公纸张上打出符合档案夹装订间距的通孔，让整理后的文档可以顺利穿入装订夹条，避免零散纸张散落、错序，适配企事业单位行政部、档案室、图文打印店等多场景的日常装订需求。不同于大型自动化打孔设备，这类小型桌面式打孔装置不需要外接电源，完全依靠手动施加下压力完成打孔动作，占用桌面空间极小，操作门槛低，不需要专门的设备操作培训，普通办公人员即可快速上手使用。

　　从结构设计逻辑来看，整个装置采用分层堆叠的装配思路，底部为厚重的方形基座，作为整个设备的承重基础，基座底面预留了防滑垫安装位，使用时可以增大与桌面的摩擦力，避免打孔过程中设备滑移影响打孔位置精度。基座上方设置了纸张定位挡边，使用时将一叠整理齐整的纸张靠紧挡边，即可保证所有纸张的打孔边距一致，不会出现孔位歪斜、前后错位的问题，单次可打孔的纸张厚度根据刀头强度设定，满足日常单次装订几十页文档的常规需求，不需要反复多次对位打孔。

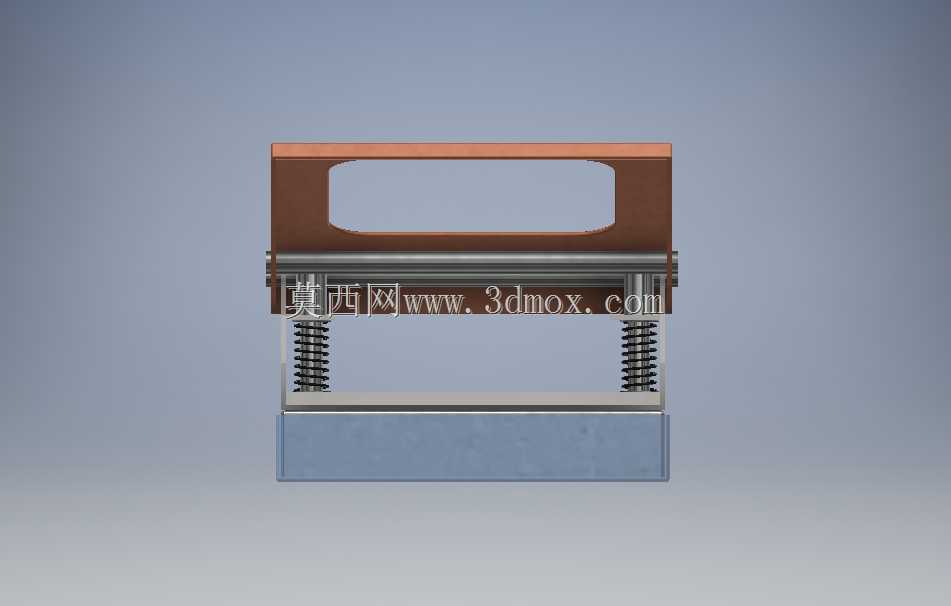

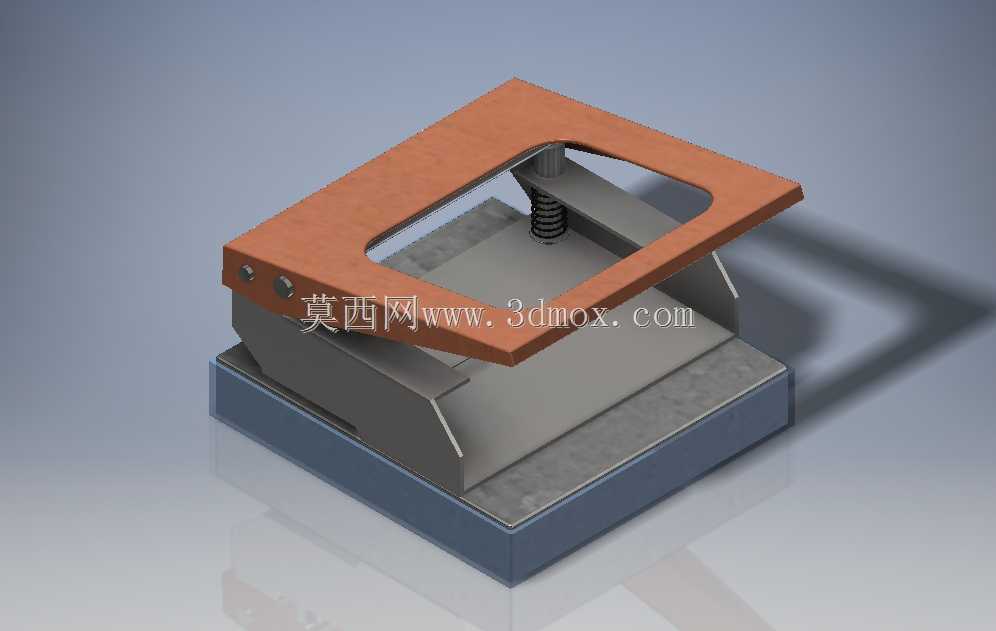

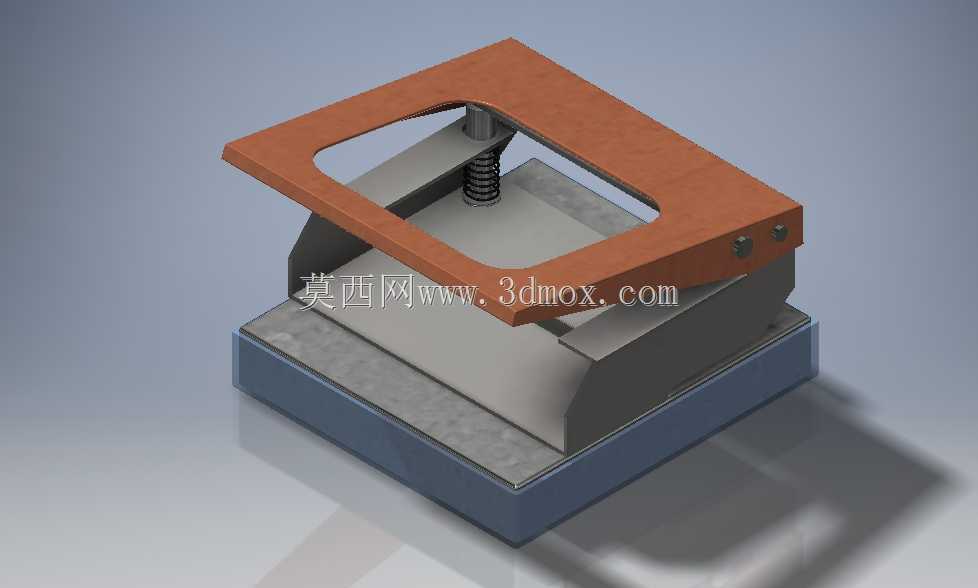

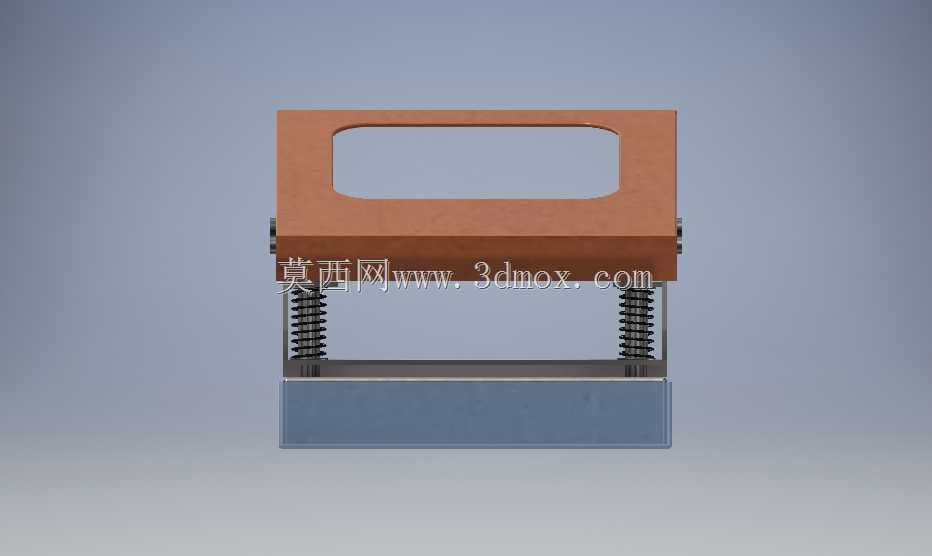

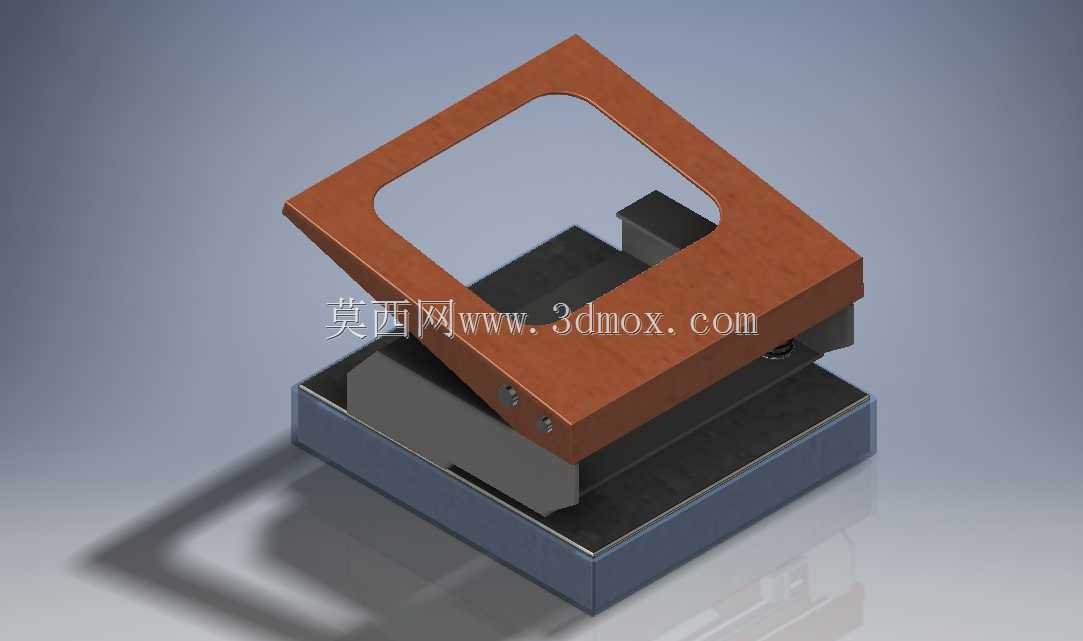

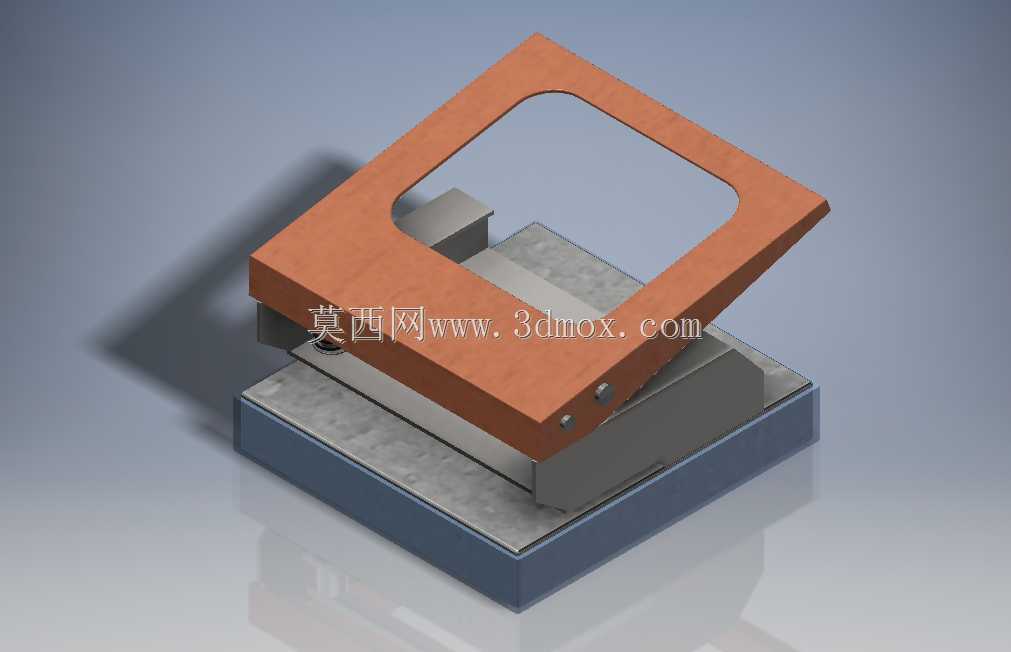

　　装置的上压合部分采用带镂空窗口的翻转式结构，镂空窗口的设计一方面可以减轻上盖的整体重量，降低手动操作时的抬升阻力，另一方面操作人员可以透过窗口直接观察下方纸张的摆放位置，确认纸张对齐状态后再下压施力，避免放纸错位导致的打孔报废。上压盖与基座之间通过侧边的铰接轴连接，铰接位置设置了扭簧复位结构，完成打孔动作松开上盖后，上压盖会自动抬升复位，方便操作人员取出打好孔的纸张、放入下一批待加工文档，不需要手动抬升上盖，简化操作步骤。打孔刀头隐藏在上下层结构的配合位置，刀头采用空心圆柱形刃口设计，下压时刃口垂直穿透纸张，裁下的纸屑会顺着刀头的中空通道落入基座内部的纸屑收纳仓，收纳仓为抽拉式结构，积攒一定量的纸屑后可以抽出倾倒，避免纸屑散落污染办公桌面。

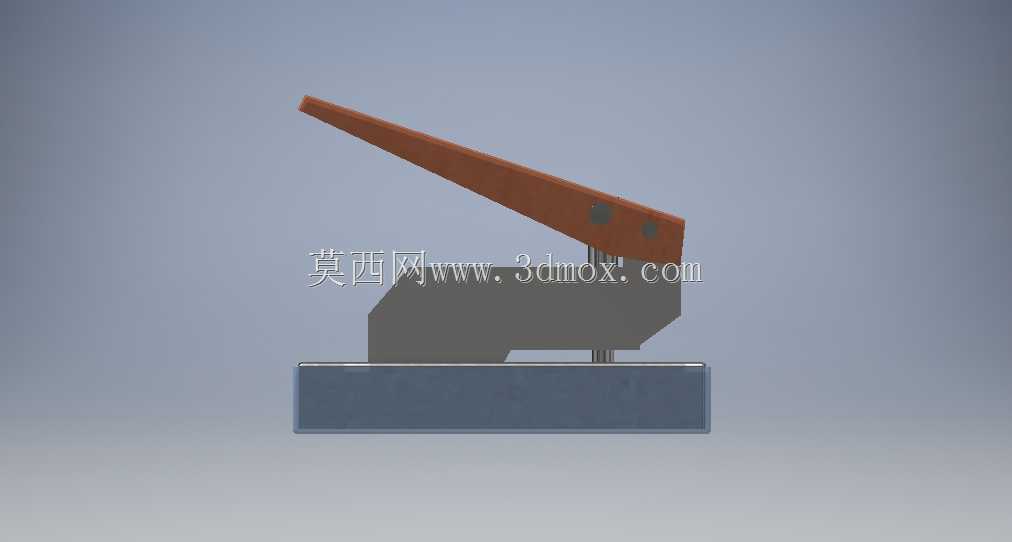

　　在安装边界与尺寸设计上，整个装置的长宽尺寸控制在桌面小型办公设备的常规范围内，不需要预留额外的安装固定空间，直接放置在平整桌面上即可使用，整体高度在压合状态下不会遮挡桌面其他办公物品，抬升状态下的上盖最大翻转角度经过限位设计，不会过度后仰导致设备重心偏移倾倒。结构件的材质选择上，与纸张接触的定位面、压合面做了光滑圆角处理，不会刮伤纸张表面，也不会划操作人员的手部，经常受力的铰接位置、刀头安装位做了局部加强设计，避免长期反复施力后出现结构变形、刀头松动的问题，保证长期使用后的打孔精度一致性。

　　实际使用过程中，操作人员只需要先将待打孔的文档纸张整理齐整，沿着基座的定位挡边推送到打孔位置，确认纸张摆放到位后，手掌向下按压上压盖的施力面，施加均匀的下压力直到上盖下压到限位位置，此时刀头完全穿透整叠纸张，之后松开手掌，上盖在复位扭簧的作用下自动抬升，即可取出完成打孔的文档，整个操作流程单步耗时不超过两秒，装订效率完全可以满足日常办公的文档整理需求。相较于订书机装订方式，这种打孔装订的方式可以随时增减文档内的页面，不需要破坏原有装订结构，更适合需要频繁调整内容的归档文档使用，也不会出现订书钉锈蚀、脱落导致的文档散落问题。
