高空作业用架空式钻孔作业设备结构设计

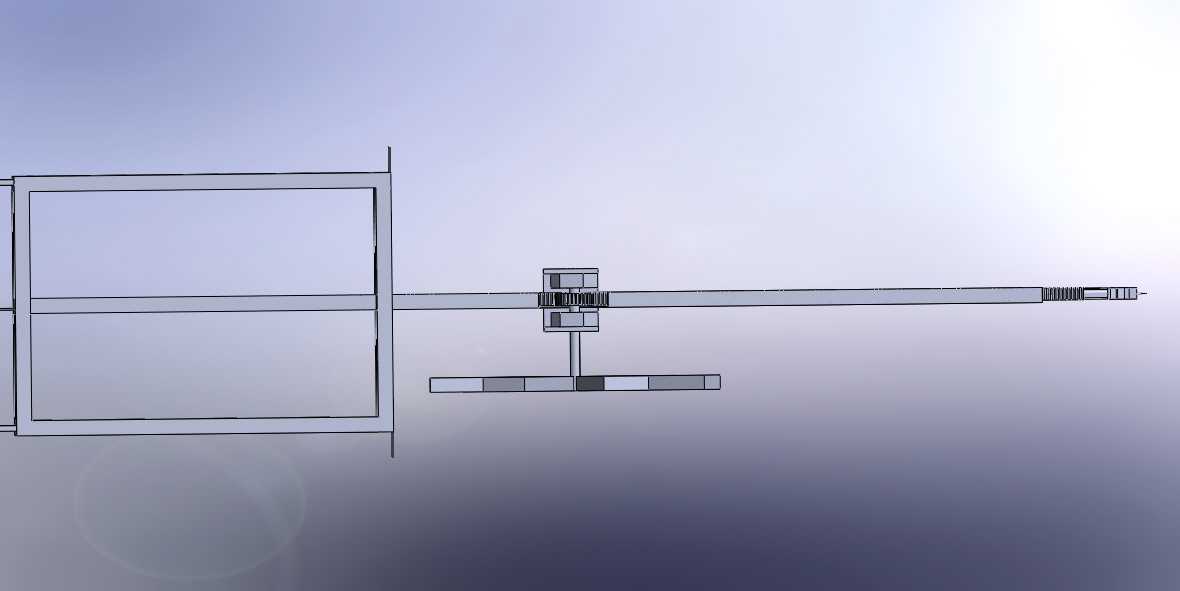

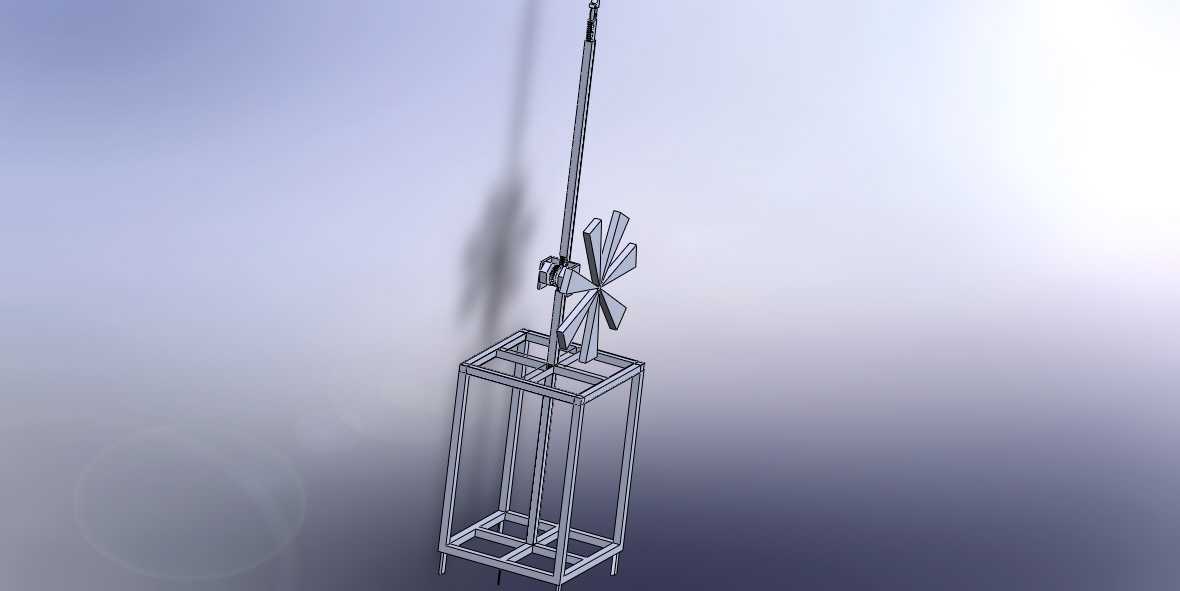

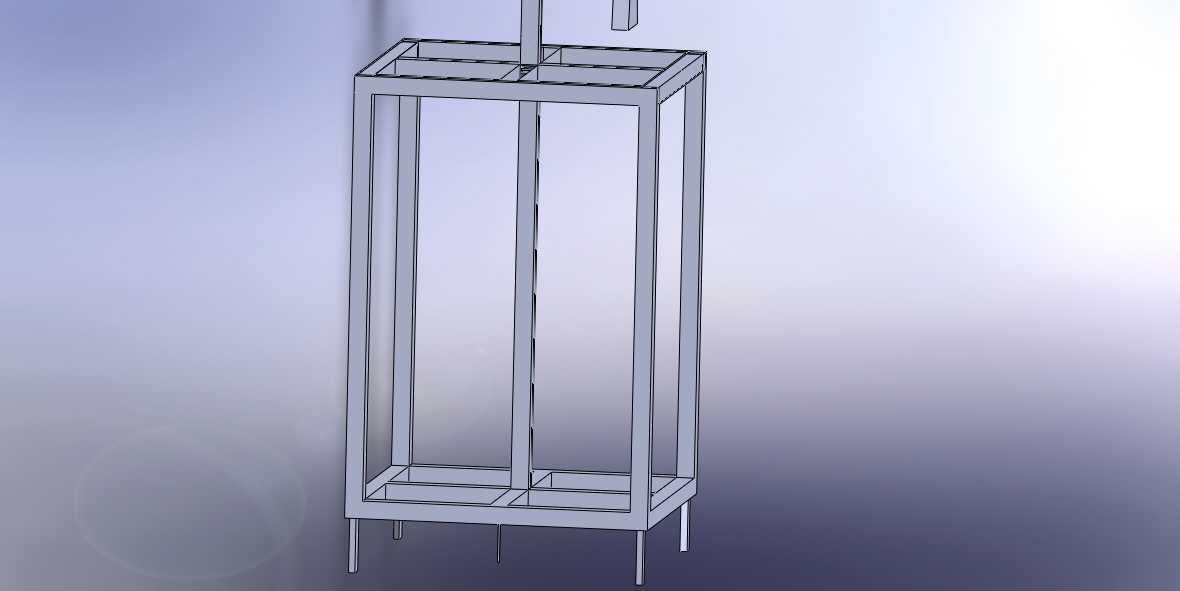

　　在民用建筑修缮、工业厂房顶部维护、户外高架设施安装的作业场景里，传统落地式钻孔设备往往受限于作业高度，需要搭设脚手架或者借助高空作业平台才能完成顶面钻孔工序，不仅前期准备周期长，高空临边作业还存在不小的安全隐患，架空钻机的设计初衷就是解决这类高位平面钻孔的作业痛点，让操作人员可以在低位完成高位钻孔的全流程操作，省去大量登高作业的辅助工序。从整体结构布局来看，这款设备采用方管焊接成型的笼式落地机架作为承载基础，机架底部预留了足够的配重安装空间，作业时可以根据钻孔深度、钻头切削阻力的大小，在机架底部框架上加装配重块，抵消长钻杆传递的反向扭矩，避免设备作业时出现侧翻或者移位。机架的上部设置了可沿竖直导轨滑动的钻具进给滑台，

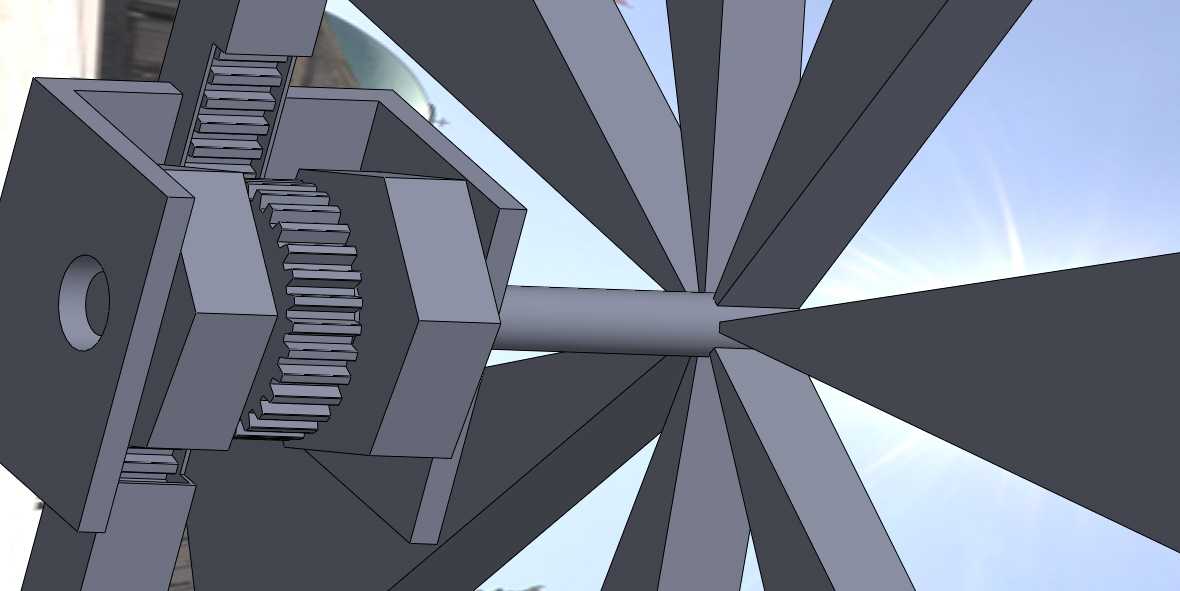

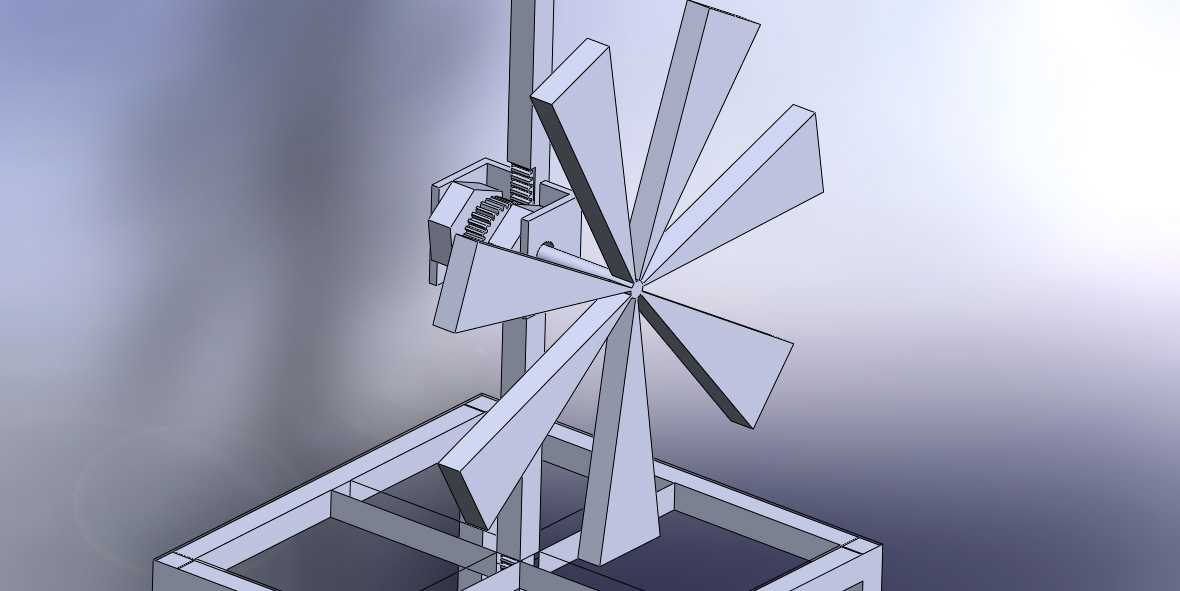

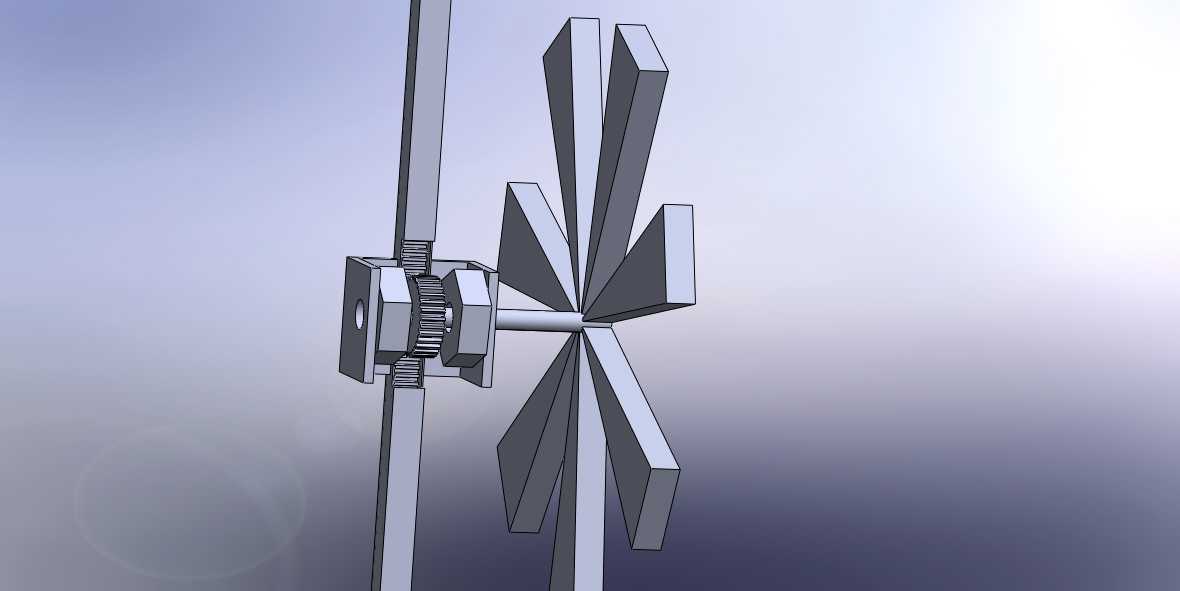

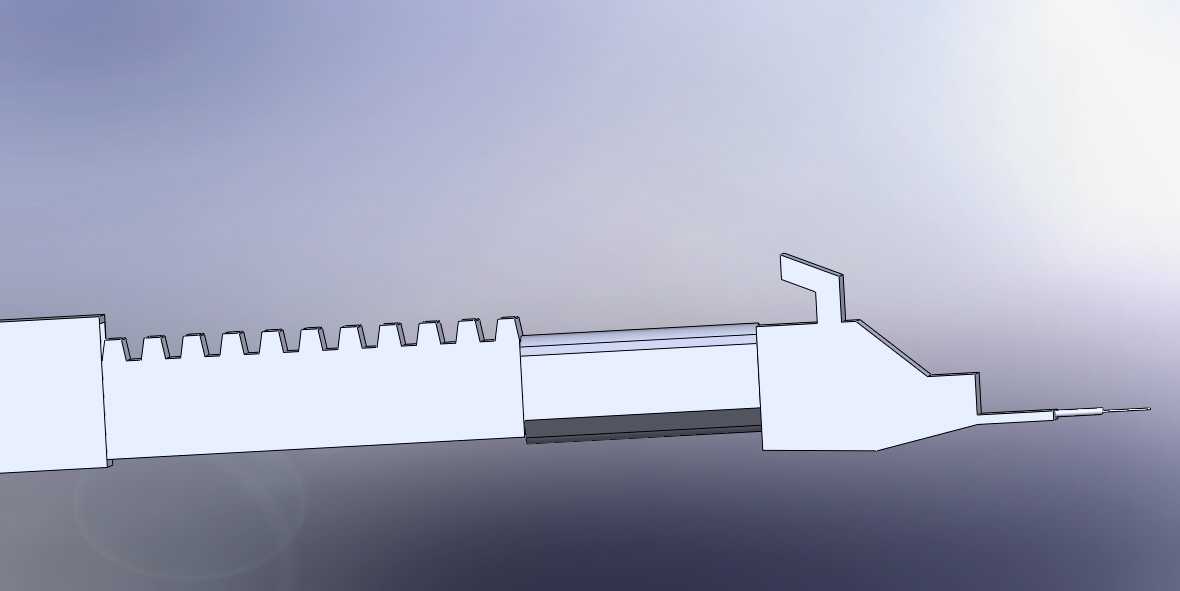

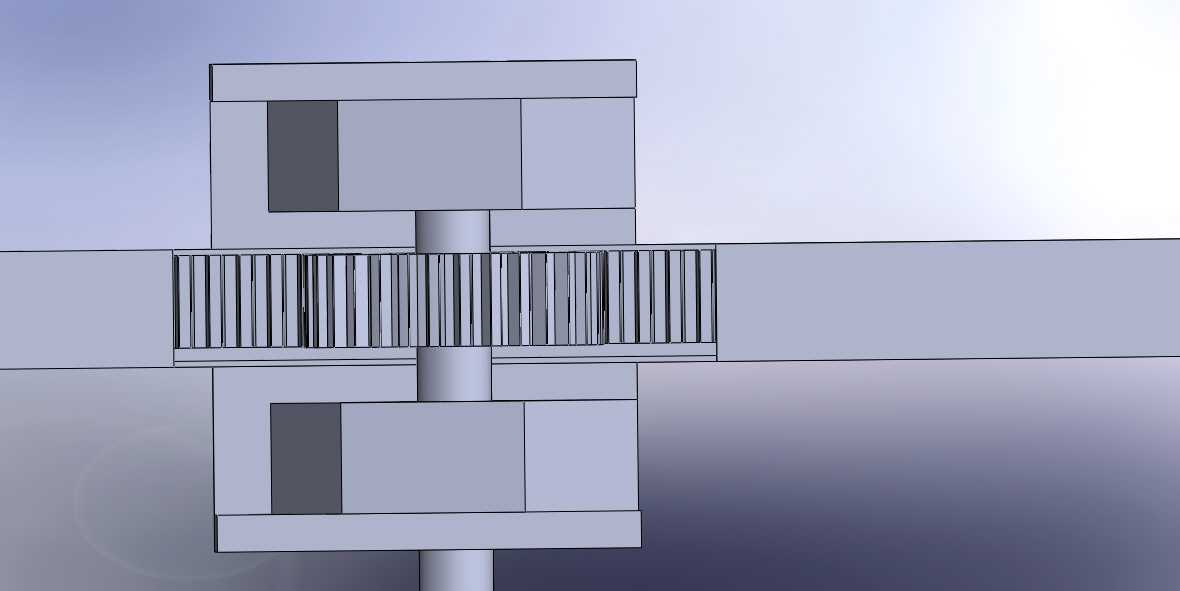

　　滑台和机架之间通过手轮驱动的丝杠副实现进给动作的精准控制，操作人员站在地面转动手轮，就能控制上部钻具的进给速度，适配不同硬度基面的钻孔进给需求，不会因为进给量过大导致钻头崩刃或者卡钻。长距离传动的钻杆采用分段式连接结构，每段钻杆之间通过高精度的同轴联轴器对接，既可以根据实际作业高度灵活调整钻杆总长度，也能保证长距离传动下的回转同轴度，减少钻杆高速回转时的径向跳动，避免钻出的孔位出现偏斜。钻杆的上部靠近钻头的位置设置了多叶片式的风冷散热叶轮，钻杆回转时叶轮同步转动，带动周围空气快速流过钻头与基面接触的切削区域，带走钻孔产生的大量切削热，不用额外设置冷却管路就能降低钻头的工作温度，延长硬质合金钻头的连续作业时长，

　　也避免了冷却液从高空滴落污染作业面的问题。设备的动力输入部分设置在机架下部靠近操作位的一侧，通过锥齿轮换向机构将水平方向的电机输出动力转换为竖直方向的钻杆回转动力，操作人员在地面就能完成设备启停、转速调节、进给控制的全部操作，不需要登高靠近钻孔作业面，大幅降低高空坠物、人员坠落的安全风险。从安装边界来看，这款设备的机架底部 footprint 控制在1.2米见方的范围内，不需要大面积的平整作业面，哪怕是屋面有局部凸起的管线、防水墩，也能通过调整机架的摆放位置避开障碍物，找到合适的设备安放点位；钻杆的最大伸出长度可以根据作业需求选配，常规配置下可以满足最高6米的顶面钻孔需求，覆盖普通多层建筑屋面、厂房网架下弦、

　　高架管线支架的常见钻孔高度。在功能适配性上，设备的钻具夹头采用通用的莫氏锥度接口，可以换装不同直径的硬质合金钻头、空心取芯钻头，适配混凝土基面、钢结构基面、彩钢瓦基面等不同材质高位平面的钻孔需求，不管是屋面安装光伏支架打膨胀螺栓孔，还是厂房顶部安装管线支架打固定孔，或是高架设施的后期维护扩孔，都能通过这款设备完成作业。设计过程中特意优化了整机的拆装结构，机架的方管框架采用螺栓拼接的模块化设计，拆解后单个部件的重量不超过25公斤，两个作业人员就能完成设备的转运、现场组装，不需要借助吊装设备，适合在没有大型设备进场条件的屋面、高架平台区域转场作业。设备的导轨面做了镀铬防锈处理，适配户外露天作业的潮湿、多尘环境，丝杠副配备了可定期加注润滑脂的防尘油嘴，减少粉尘进入传动副造成的磨损，延长设备在恶劣作业环境下的使用寿命。在作业精度控制上，机架的竖直导轨在焊接后做了整体时效去应力处理，再通过龙门铣加工保证导轨的直线度公差控制在每米0.1毫米以内，滑台和导轨之间设置了可调节的间隙镶条，长期使用出现磨损后可以通过调整镶条补偿间隙，保证钻杆进给过程中的竖直度，钻出的孔位垂直度偏差可以控制在1度以内，满足膨胀螺栓安装、支架固定的孔位精度要求，不会因为孔位偏斜导致固定件安装受力不均，影响后续上部构件的安装可靠性。
