小型径流式水轮机转轮结构三维设计

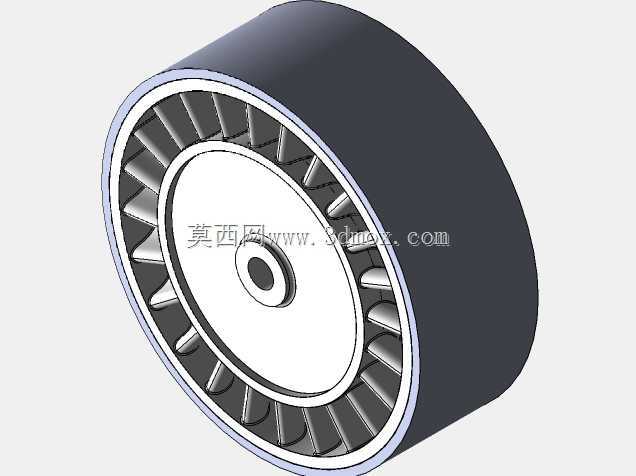

　　在小型分布式水力发电站点、山区微水电配套设施、工业余压能量回收管路系统中，径流式水轮转轮是完成水能到旋转机械能转换的核心做功部件，这款模型还原的正是这类小尺寸水轮的完整流道与轮体结构，没有做多余的简化处理，所有与装配、流场相关的特征都完整保留。从结构设计逻辑来看，这款转轮采用的是单轮盘悬臂式叶片布局，轮缘位置设置了整圈的围带结构，既可以约束叶片出口端的流场边界，减少叶顶间隙带来的流体泄漏损失，也能提升整圈叶片的结构刚性，避免高转速下叶片出现共振变形。叶片采用的是后弯式空间扭曲叶型，设计时是按照小流量、中低水头的来流条件做的叶型匹配，进水边做了小圆角修型，能够降低来流冲击造成的水力损失，出水边的厚度做了渐变减薄处理，

　　减少尾流涡带的产生，降低运行过程中的振动与噪声。中心的轮毂位置设计有阶梯式的轴孔，中间的小孔是定位销孔，用于和主轴装配时的周向定位，外侧的大端面是与主轴轴肩贴合的安装基准面，端面的平面度公差需要控制在0.02mm以内，才能保证装配后转轮的径向跳动满足运行要求，避免转动时出现偏磨。轮体的整体外形为短圆柱结构，径向尺寸与轴向宽度的比例约为3:1，这种尺寸比例适配小通径的管路安装场景，不需要对原有输水管道做大规模的扩径改造，安装时只需要将转轮整体嵌入涡壳的内腔，围带外圆与涡壳内壁之间保留0.5-1mm的配合间隙，既不能间隙过大造成流体旁通损失，也不能间隙过小导致热态膨胀时出现卡涩。从实际应用的角度来说，

　　这类小型水轮不需要复杂的配套调速机构，结构简单可靠，维护成本极低，非常适合流量稳定、水头在10-30米区间的微小水力资源开发场景，也可以用于供水系统的余压回收，将管网中多余的水压能转化为旋转动力驱动小型发电机或者水泵，降低系统的整体能耗。建模过程中，叶片的曲面是通过多个截面的型线放样生成，每个截面的安装角从进水侧到出水侧做了连续的渐变，保证流体在叶道内的流动是均匀减速的，避免出现局部的脱流区；轮盘与叶片的连接位置全部做了圆角过渡，圆角半径根据叶片厚度做匹配，既可以减少应力集中，提升部件的抗疲劳强度，也能避免流道内出现直角区域造成的流场畸变。围带与叶片顶端的连接采用一体化建模，没有拼接缝隙，还原了实际铸件的结构形态，

　　方便后续做有限元结构分析或者流场仿真时直接提取流体域与固体域，不需要额外修复几何间隙。对于从事小型水力设备设计、微水电项目选型的工程人员来说，这个模型可以直接作为结构设计的参考模板，根据实际的水头、流量参数调整叶片的数量、叶型的安装角以及轮体的径向尺寸，快速完成适配特定工况的转轮结构设计；也可以用于装配干涉检查，验证转轮与涡壳、主轴、导水机构之间的配合间隙是否合理，提前排查设计阶段的装配问题。需要注意的是，这类小尺寸转轮在实际加工时多采用精密铸造工艺，建模时保留的所有圆角、壁厚渐变特征，都需要符合铸造的工艺要求，叶片的最小厚度不能小于3mm，避免铸造时出现浇不足的缺陷，轮毂位置的壁厚要均匀，避免出现壁厚差过大造成的铸造缩孔问题。
