624RS微型深沟球轴承结构设计

　　在小型精密传动结构的设计选型中，微型深沟球轴承的应用覆盖了极多细分场景，从消费电子的微型转轴、小型伺服电机的输出端支撑，到精密检测仪器的运动副、办公设备的走纸机构，甚至是小型航模的转动部位，都能见到这类小尺寸轴承的身影。624RS作为微型深沟球轴承的常规型号，其带接触式橡胶密封的结构设计，能够在多数有少量粉尘、轻度油污飞溅的工况下，阻挡外界杂质进入轴承滚道，同时避免内部润滑脂的泄漏，相比开式微型轴承，更适合非洁净室的普通工业装配场景，不需要额外加装密封端盖，能有效缩减配套结构的轴向安装空间。

　　从实际设计落地的角度看，这类微型轴承的选型首先要明确安装边界的尺寸约束，该轴承内径为4mm，适配直径4mm的光轴配合，过盈量通常控制在几微米的区间，过大会导致内圈变形挤压钢球，大幅提升转动阻力甚至出现卡滞，过小则容易在正反转切换、负载波动时出现内圈与轴的相对滑动，磨损配合面造成传动精度下降。轴承外径为13mm，对应的轴承座安装孔公差需要按照基轴制的配合要求选取，轻载传动场景下可选用过渡配合，需要频繁拆装维护的部位可适当调小过盈量，避免反复拆装造成轴承座孔的磨损扩大。轴承的轴向总厚度为5mm，设计安装位时需要预留对应的轴向空间，同时要考虑密封盖的突出量，避免装配时端盖、轴肩等结构摩擦橡胶密封盖，造成密封件过早磨损失效。

　　从结构设计的逻辑来看，624RS的整体结构遵循深沟球轴承的经典设计逻辑，内圈与外圈分别加工有连续的弧形滚道，滚道的曲率半径略大于钢球半径，保证钢球在滚道内可以顺畅滚动，同时承受径向载荷与小部分的轴向载荷。这类微型轴承通常采用冲压保持架，将多颗钢球均匀分隔在滚道内，避免钢球之间直接接触摩擦，降低运转过程中的阻力与磨损。两侧的橡胶密封件通过卡扣结构固定在外圈的密封槽内，密封唇口与内圈的密封挡边轻接触，在不显著提升转动扭矩的前提下实现密封效果，内部填充的低扭矩润滑脂可以满足长期免维护的使用需求，不需要在日常使用中额外加注润滑脂。

　　在实际的设备装配场景中，这类微型轴承的压装需要格外注意受力点的选择，压装内圈时只能对内圈端面施加压力，压装外圈时只能对外圈端面施加压力，严禁通过滚动体传递压装力，否则会造成滚道压痕、钢球变形，直接导致轴承运转噪音增大、精度丧失。很多小型设备的早期失效问题，都源于轴承压装工艺不当，比如直接敲击轴承端面、压装时受力偏斜导致轴承圈变形，这些问题在三维建模阶段就需要提前考虑，在装配模型中预留对应的压装工装避让空间，明确轴肩、孔肩的倒角尺寸，避免尖角与轴承端面的硬接触，同时要保证轴与轴承座孔的同轴度，防止轴承安装后出现偏心，造成额外的径向载荷，缩短轴承的实际使用寿命。

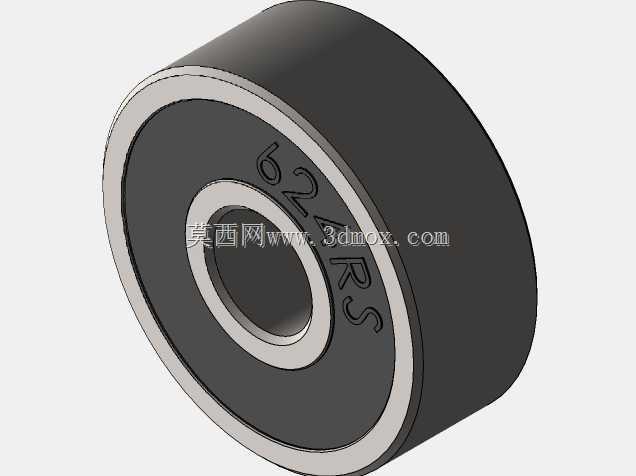

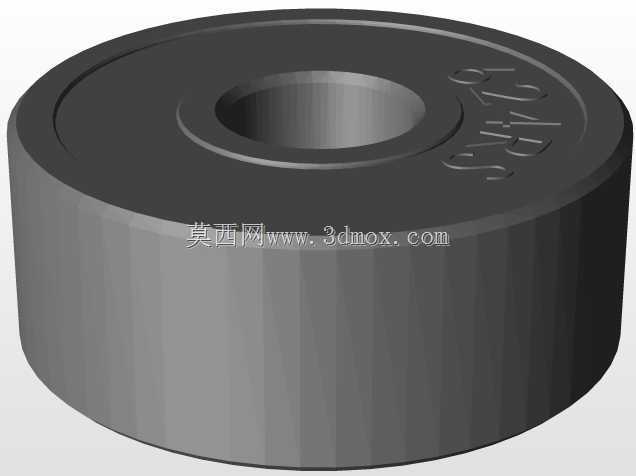

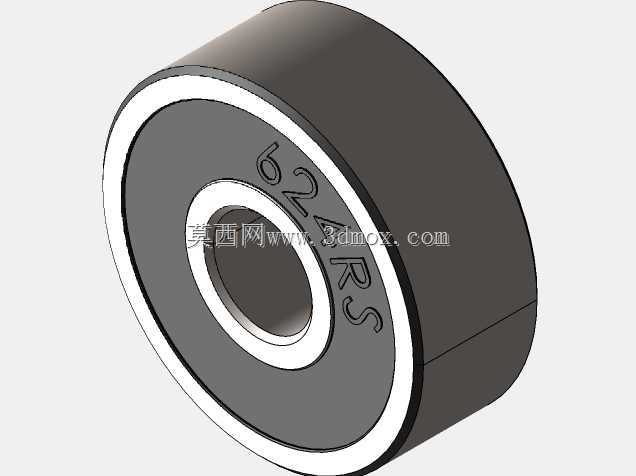

　　从三维建模的还原角度来看，构建该轴承模型时需要重点还原滚道的曲率、密封盖的外形细节、保持架的钢球分隔结构，不能仅做简单的圆柱叠加，否则在后续的装配干涉检查、运动仿真中会出现误差。比如很多新手建模时会忽略内圈密封挡边的尺寸，导致密封盖与内圈之间出现干涉或者间隙过大的问题，和实际零件的装配状态不符；还有的建模时将钢球与滚道设置为完全贴合的零间隙状态，忽略了实际轴承的径向游隙，导致运动仿真时出现过约束报错。准确还原这类标准件的三维模型，能够在设计阶段就完成安装边界的校验、配合公差的模拟，减少后续实物试装时出现的装配问题，提升整体结构设计的可靠性。
