1602字符型液晶显示模组结构设计

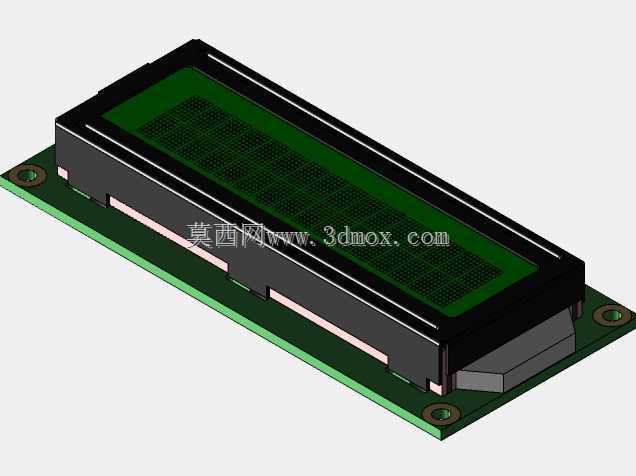

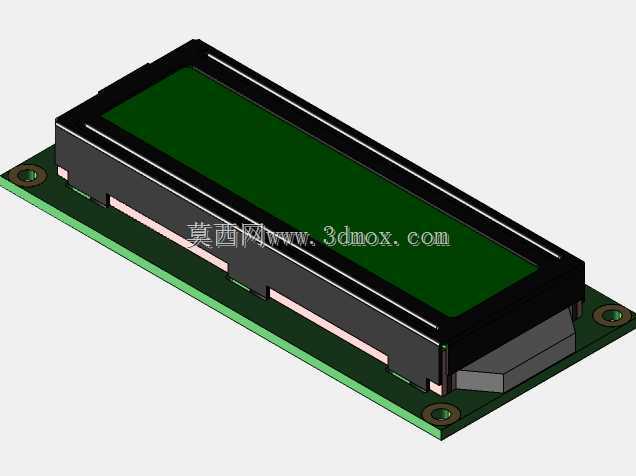

　　在工业控制终端、小型嵌入式设备、教学实验平台这类场景里，1602规格的字符液晶一直是低成本人机交互的核心选型，这款Longtech光学的LCM1602K模组，从结构设计层面就兼顾了批量装配的便利性和常规工况下的使用可靠性。先从安装边界说起，整个模组采用PCB载板加液晶框体的叠层结构，载板四角预留了标准的金属化安装孔，孔位间距匹配行业通用的1602模组安装规范，不需要额外做转接板就能直接固定在设备面板或者主控板的预留位上，安装孔周边做了露铜处理，既可以用铜柱支撑固定，也能在需要屏蔽的场景下实现接地导通。

　　从功能特性来看，这款模组是典型的2行16列字符显示规格，能直接显示ASCII字符集和常用自定义符号，不需要额外做字库存储，主控端只需要通过并行接口发送指令就能完成内容刷新，对于资源有限的8位单片机系统非常友好。液晶部分采用黄绿底黑字的STN显示模式，自带背光组件，在室内光照环境下不需要额外补光就能清晰读取内容，背光的供电引脚和逻辑引脚做了统一排布，和行业通用的1602引脚定义完全兼容，硬件替换的时候不需要重新改板布线。

　　设计思路上，整个模组的结构件没有做多余的异形设计，液晶框体采用黑色遮光塑料材质，刚好包裹住液晶玻璃的边缘，既可以阻挡侧边漏光提升显示对比度，也能对脆弱的液晶玻璃起到物理防护作用，避免装配过程中边缘磕碰导致的玻璃碎裂。PCB载板的边缘做了圆角处理，不会在手工焊接或者装配的时候划手，元器件全部布置在载板背面和液晶框体的下方空隙里，最大程度压缩了整个模组的厚度，对于内部空间紧张的手持类设备、小型仪表外壳非常友好。

　　实际选型使用的时候要注意，这款模组的液晶视角是固定的6点钟方向，也就是从正面偏下的位置观察对比度最佳，设计设备面板的时候要根据操作人员的常规观察角度调整模组的安装倾斜角，避免出现视角偏差导致的内容发虚。背光部分的供电回路在载板上预留了限流电阻的焊位，可以根据实际使用的供电电压调整电阻阻值，避免背光过亮导致的功耗过高或者LED过早光衰。接口部分采用单排直插排针设计，排针的伸出长度刚好匹配常规2.54mm间距的母座高度，焊接的时候不需要额外剪脚，波峰焊或者手工焊接都能快速完成装配。

　　在日常的设备维护场景里，这种标准化结构的1602模组通用性极强，一旦出现显示故障不需要做额外的结构修改，直接替换同规格模组就能快速恢复设备功能，对于批量出货的工业仪表、小型控制设备来说，能大幅降低售后维护的物料成本和时间成本。整个模组的外形尺寸严格遵循行业通用规范，长度方向刚好覆盖16个字符位的显示区域宽度，高度方向预留了背光组件和驱动芯片的安装空间，不会和周边的接线端子、按键组件产生结构干涉，在做结构布局的时候只需要按照标准1602的占位尺寸预留空间，就能完成快速适配。
