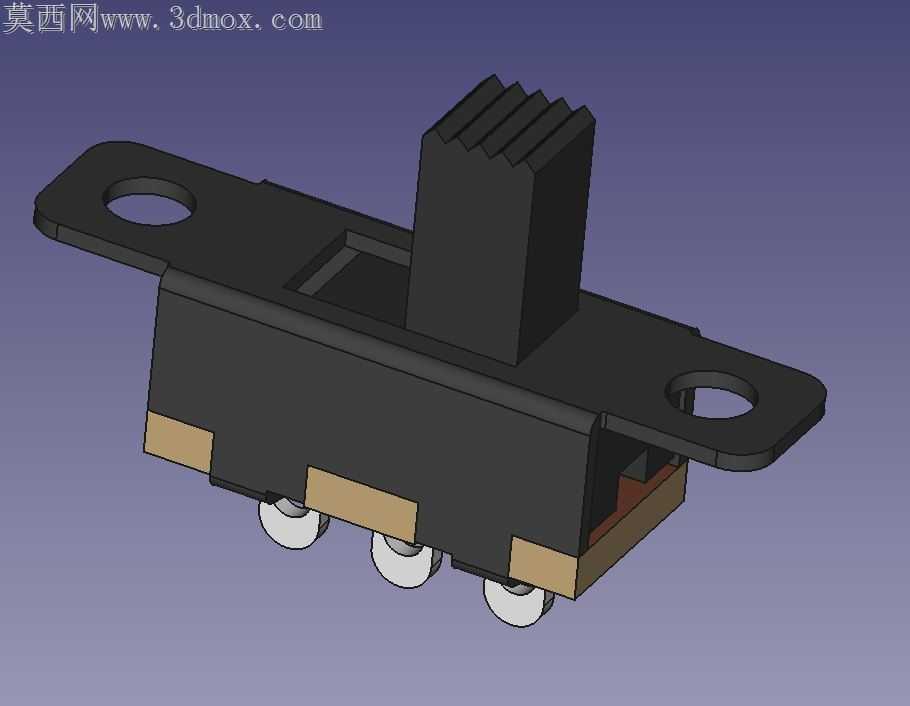

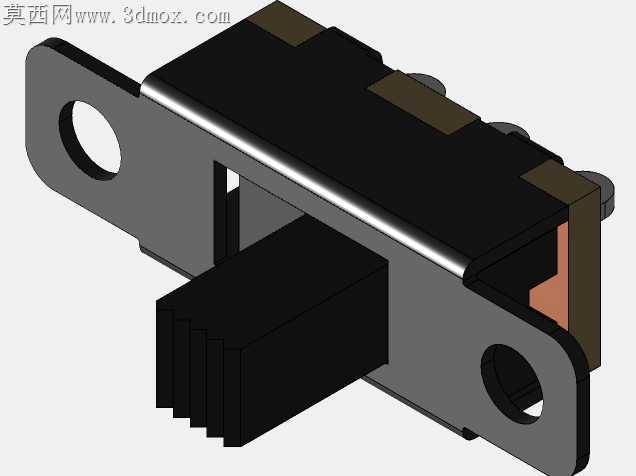

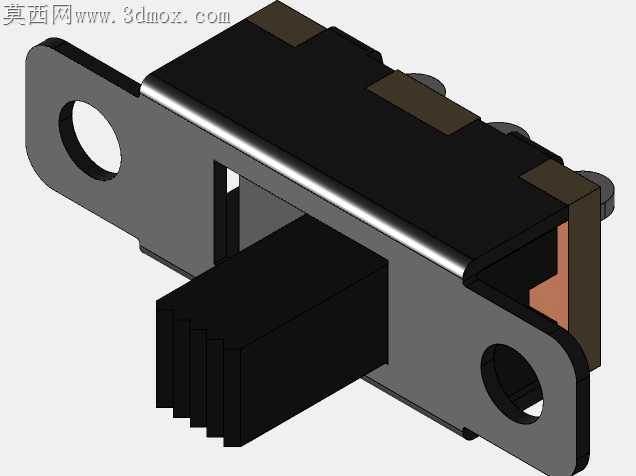

微型卧式单刀双掷拨动式滑动开关

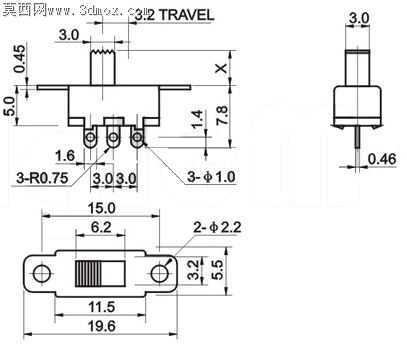

消费电子内部的板载滑动开关，最容易出现的失效点就是拨动手感卡涩、引脚虚焊脱落、长期拨动后接触片氧化松脱，这款微型单刀双掷滑动开关的结构设计，恰好针对这些量产装配和长期使用的痛点做了细节优化。两侧带安装孔的延伸耳片没有做等厚平直设计，耳片靠近本体的位置做了0.15mm的下沉台阶，贴装时焊锡会顺着台阶缝隙填充到耳片与PCB的间隙里，不会因为波峰焊时锡量堆积把开关本体顶起倾斜，避免后续拨杆行程偏移导致的档位切换不到位。底部三个引出端子的根部都做了加宽的阻锡凸台，焊锡爬升时会被凸台挡住，不会顺着端子缝隙渗进开关内部的接触腔，从根源上杜绝焊锡渣卡滞接触弹片的问题。拨杆顶部的防滑齿没有做尖锐的直角棱边，每道齿的棱边都倒了0.08mm的小圆角，手动拨动时不会刮伤操作者的指尖，自动化装配时吸嘴抓取拨杆顶部也不会因为棱角磕碰产生塑料碎屑，掉落到PCB上造成电路短路。开关本体的上下壳扣合位置做了错位的止口结构，扣合后接缝处没有直通的缝隙，日常使用环境里的灰尘、助焊剂挥发物很难进到腔体内部，接触弹片表面的镀金层不会被污染物腐蚀，长期通断的接触电阻能保持稳定。底部接触弹片的固定位置没有采用硬压接的方式，弹片尾部做了微弯的弹性预压结构，哪怕壳体因为温湿度变化产生轻微的形变，弹片也能始终保持和拨块动触点的接触压力，不会出现拨动到档位后电路时通时断的接触不良问题。两侧安装孔的内径做了轻微的喇叭口导向，自动插件机的定位销插进来时能自动修正微小的位置偏差，不会因为定位销和孔的对位偏差把开关本体顶歪，贴装良率能得到明显提升。拨块和壳体之间的滑动间隙控制在0.03mm，既不会因为间隙太小出现热胀冷缩卡滞，也不会因为间隙太大导致拨杆晃动量过大，拨动时的档位清晰感刚好符合消费电子产品的操作手感要求，不会出现松垮的廉价感。
