丰田Celica t23车型气候棒结构设计

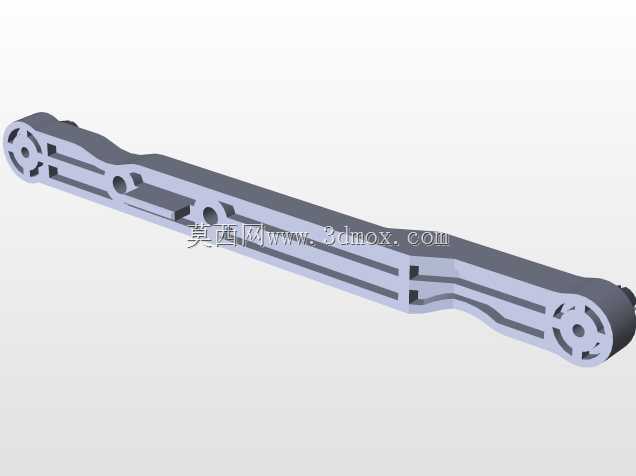

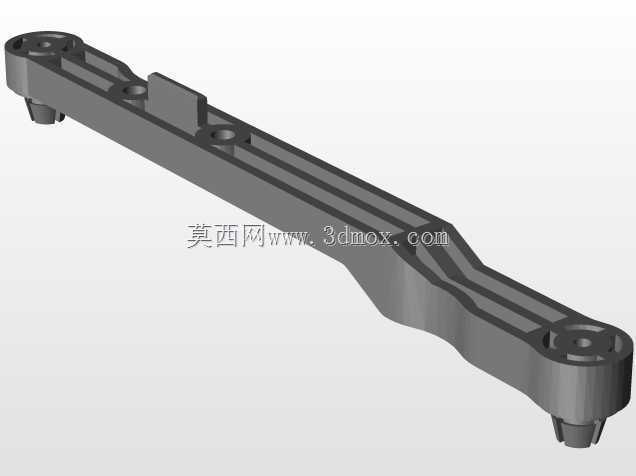

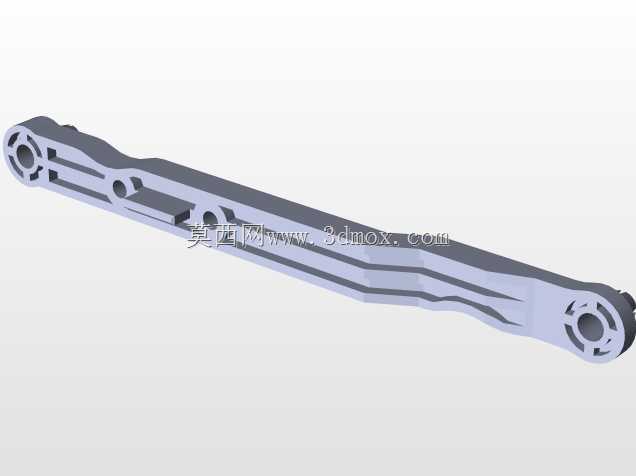

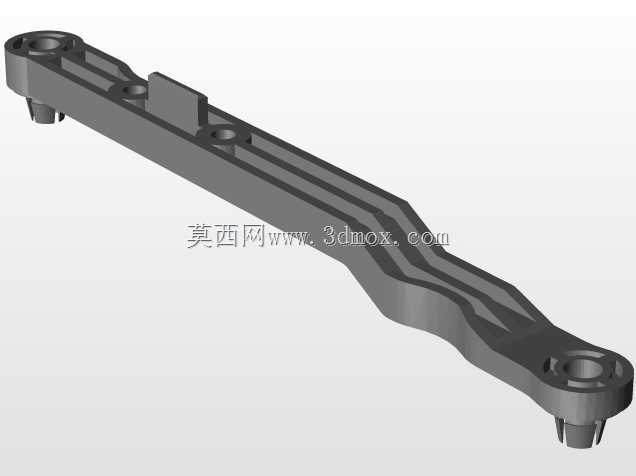

　　在乘用车空调系统的风门驱动链路里，气候棒是衔接伺服电机输出端与风门摇臂的核心传力构件，这类细长连杆类零件的设计精度，直接决定空调箱各风门的启闭到位率，进而影响整车空调的温控精度、出风模式切换的顺畅度。针对丰田Celica t23车型开发的这款气候棒，在结构设计阶段优先匹配了该车型空调箱的内部安装空间，整体采用长条形等强度布局，杆身沿长度方向做了渐变式的截面收窄处理，既规避了空调箱内部的线束、蒸发器壳体等周边干涉件，也在保证结构刚性的前提下尽可能降低了零件自重，减少伺服电机的驱动负载。

　　从功能实现层面看，该零件两端的铰接孔是核心传力部位，孔位的同轴度公差控制在0.1mm以内，孔内预留了与橡胶衬套过盈配合的安装余量，能够有效吸收伺服电机启停时的小幅振动，避免长期运行后出现连杆松旷、风门移位的问题。杆身侧面的镂空槽并非单纯的减重设计，槽体的走向经过了多轮运动仿真校核，在连杆随伺服电机输出轴做往复摆动的全行程内，镂空结构可以让杆身具备微量的形变补偿能力，抵消空调箱壳体因温度变化产生的微小形变，避免运动过程中出现卡滞、异响。

　　安装边界方面，这款气候棒的两端铰接中心距严格匹配Celica t23车型空调箱内伺服电机输出轴与风门摇臂轴的设计间距，两端铰接部位的卡接结构采用快装式设计，装配时无需额外紧固件，对准轴位按压即可完成锁止，能够有效提升整车总装环节的装配效率。杆身的材质选用玻纤增强PA66，材料的耐温范围覆盖-40℃到120℃，完全适配乘用车驾驶舱内的温度交变工况，即使在夏季暴晒后车内高温、冬季严寒低温的极端环境下，杆身也不会出现过量形变、脆断等失效问题。

　　在实际装车场景中，这类气候棒需要长期承受往复摆动的交变载荷，设计阶段针对杆身的应力集中部位做了圆弧过渡处理，两端铰接孔的周边做了局部加厚，避免长期摆动后孔位出现磨损扩孔。杆身表面的加强筋沿受力方向布置，筋条高度经过反复优化，既不会额外占用过多安装空间，也能将杆身的抗弯曲强度提升40%以上，即使在风门出现轻微卡滞的极端工况下，杆身也不会发生弯折变形，保证空调系统的风门驱动链路稳定运行。不同于通用型的空调连杆，这款零件的外形轮廓完全针对Celica t23的空调箱内部腔体做了适配，杆身的弯折角度、各段的截面尺寸都经过了实车装配验证，不存在与周边零件的运动干涉，装配后连杆的摆动行程与风门的启闭角度完全匹配，能够精准实现吹面、吹脚、除霜等不同出风模式的切换，也能精准混合冷暖风比例，保证车内温控的准确性。
