奥迪R8跑车外观结构三维数模

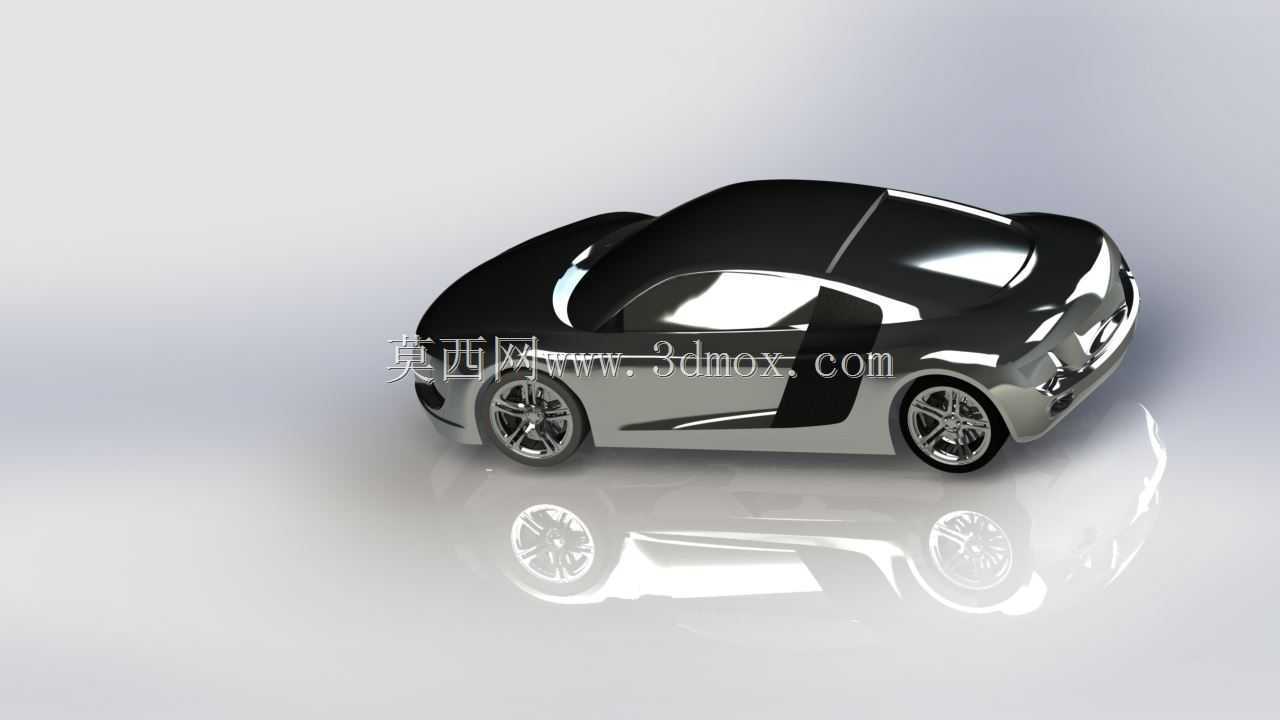

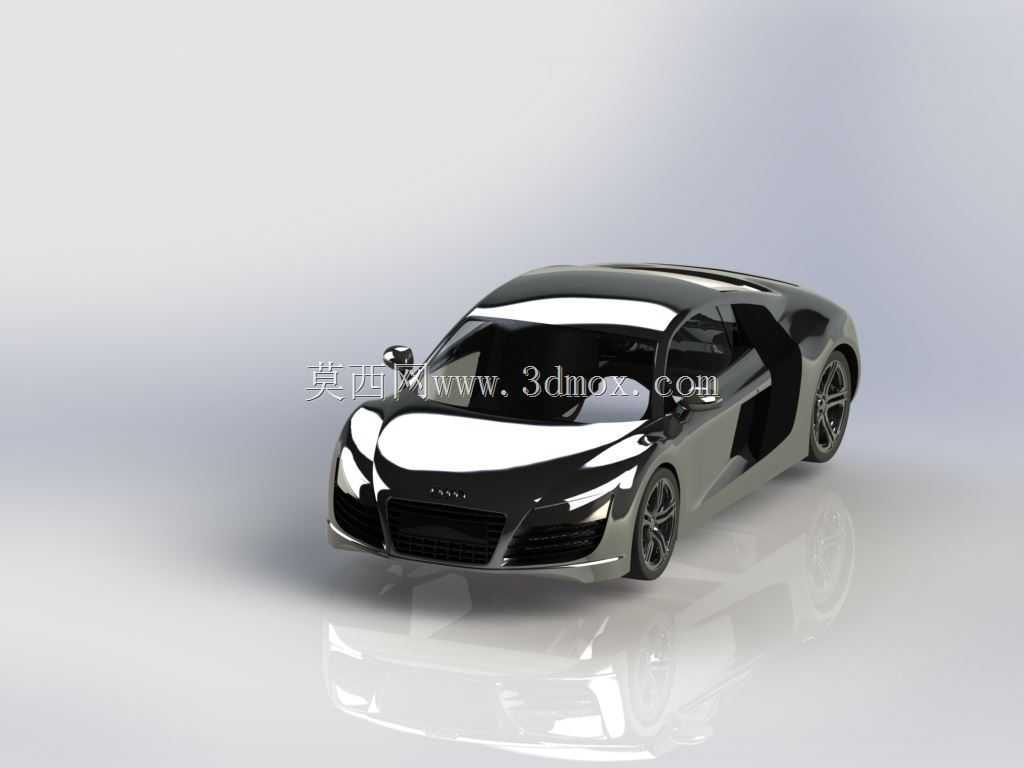

　　该三维数模完整还原了奥迪R8双门跑车的整车外观结构，建模过程中优先对齐量产车型的外覆盖件分缝逻辑，前脸区域的梯形进气格栅轮廓、两侧多边形大灯安装位、前保险杠下部的导流槽结构均按照实车装配边界做了曲面拟合，能够直接用于外观评审阶段的油泥模型参考，也可作为汽车设计专业教学中曲面建模的练习参照。车身侧面的腰线从翼子板处贯穿至车尾，侧裙的内凹曲面、车门把手的嵌入式安装位、外后视镜的安装基座与镜壳曲面都做了连续G2过渡处理，数模中预留的轮拱安装间隙完全匹配实车的轮胎跳动边界，在做改装方案设计时，可直接在该数模基础上调整轮圈偏距、侧裙包围的外扩尺寸，无需重新搭建基础车身曲面。车尾部分的扩散器结构、尾灯组的安装轮廓、

　　后保险杠的反光条安装位都做了精准的曲面还原，尾翼的安装基座与后备箱盖的分缝位置对齐实车的冲压件焊接边界，在做空气动力学仿真验证时，该数模的外表面曲面精度能够满足外流场网格划分的基础要求，可直接导入仿真软件计算高速行驶状态下的车身下压力分布、风阻系数变化。建模过程中对车身的整体外廓尺寸做了严格把控，整车长度、宽度、高度的比例完全对齐量产车型的参数，轴距对应的前后轮心位置在数模中做了基准标记，前后悬的长度比例、A柱与C柱的倾斜角度都符合实车的人机工程边界，在做内饰布局匹配时，可直接以该外廓数模为基准，搭建乘员舱的内部结构框架，避免出现内饰件与外覆盖件的干涉问题。前脸的大灯安装曲面预留了灯具的装配公差间隙，进气格栅的网格结构做了简化处理，

　　既保留了外观视觉特征，又不会在装配验证时出现曲面破面问题，前保险杠两侧的进气口内部导流结构做了实体化处理，能够直观展示刹车冷却气流的走向，在做制动系统散热方案优化时，可直接通过该数模调整进气口的开口角度、导流板的安装位置，验证不同方案下的冷却气流流量。车身的外覆盖件之间的分缝宽度统一按照量产车的3.5mm装配间隙做了偏移处理，所有分缝的圆角都做了R0.8的工艺倒角，完全符合汽车外覆盖件的冲压工艺要求，在做冲压模具设计时，可直接提取该数模的外表面作为模具型面的设计基础，减少前期曲面重构的工作量。侧窗的曲面弧度、前后风挡的倾斜角度都对齐实车的玻璃安装边界，数模中预留的玻璃安装胶层厚度为5mm，完全符合乘用车玻璃装配的工艺规范，

　　在做玻璃升降机构的结构设计时，可直接以该曲面为基准匹配导轨的安装弧度，验证玻璃升降过程中的运动干涉问题。外后视镜的镜壳曲面做了空气动力学优化特征还原，镜座与车门的安装面做了平面化处理，预留了三个螺栓安装孔位，在做后视镜折叠机构的设计时，可直接匹配该安装面的孔位坐标，调整折叠转轴的位置与转动角度。整车的外表面没有出现曲面褶皱、法向反转的问题，所有曲面的控制点都做了均匀排布，在做后续的结构细化、工程化设计时，可直接对曲面进行偏移生成壁厚，无需重新修补曲面破面。
