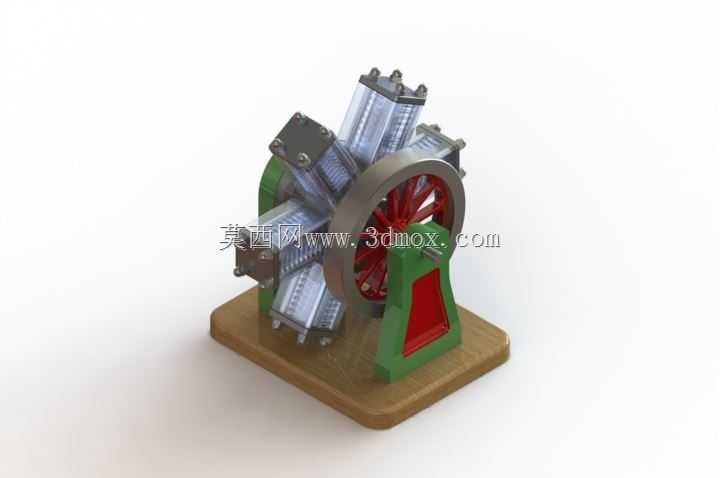

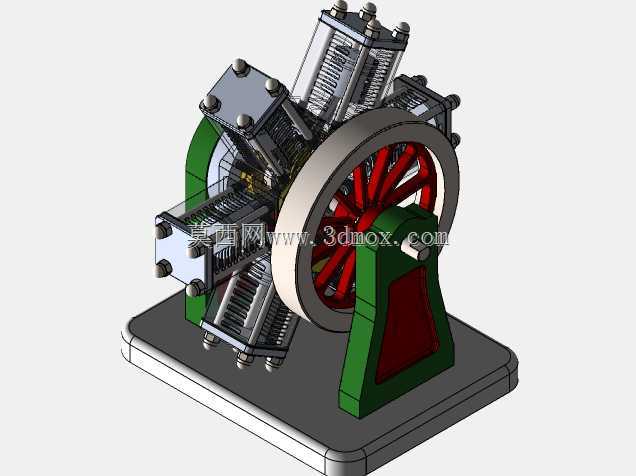

六缸径向活塞式动力装置结构设计

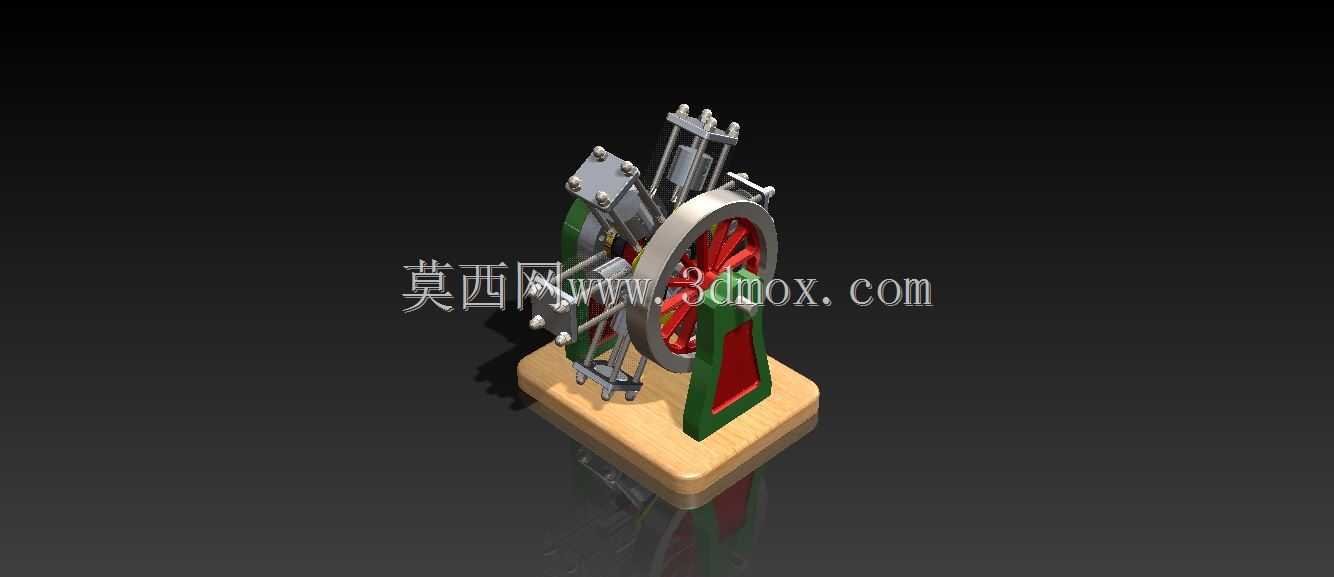

　　在小型固定式动力输出、早期航空动力配套、教学演示教具开发场景中，径向布置的多缸动力结构始终占据独特的应用位置，这类结构凭借轴向尺寸紧凑、动力输出平顺性好、风冷适配性强的特点，在特定工况下具备直列、V型缸体布局无法替代的优势。这套六缸径向动力结构的设计，核心围绕单曲轴多缸环形均布的传动逻辑展开，六个缸体以输出曲轴为中心呈放射状排布，每一个缸体的活塞通过独立的连杆与曲轴曲柄端连接，曲轴旋转过程中可依次完成六个缸体的吸气、压缩、做功、排气冲程循环，相比同排量直列结构，曲轴每旋转一周可获得更多的做功次数，大幅降低输出端的扭矩波动，无需额外加装大质量飞轮即可获得稳定的动力输出，尤其适配对轴向安装空间有严格限制的动力配套场景。

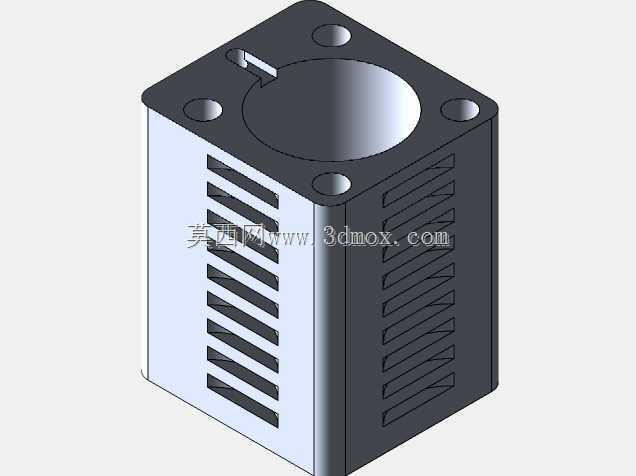

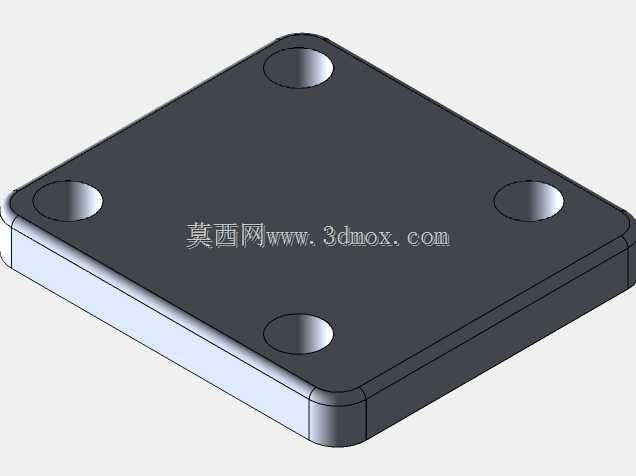

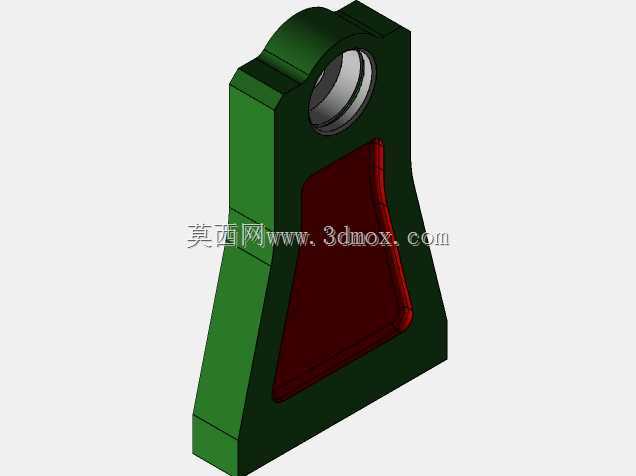

　　从结构设计逻辑来看，这套装置优先考虑了风冷散热的适配性，环形排布的缸体全部暴露在外部流场中，设备运转时随输出轴联动的散热叶轮可直接将冷却气流引导至每一个缸体的散热鳍片表面，无需设计复杂的水冷管路、冷却液腔与循环水泵，整体结构的零部件数量比同功率水冷直列动力装置减少近三成，后期维护过程中无需处理冷却液泄漏、管路老化等常见故障，在野外作业、小型固定动力站等缺乏维护条件的场景下，可靠性表现更为突出。安装边界层面，这套结构的整体安装基准为底部的一体式支撑底座，底座上预留的四个安装孔位呈矩形分布，可直接通过螺栓固定在配套的设备机架或者试验台架上，安装面的平面度公差设计控制在0.1mm以内，可保证曲轴输出端与被驱动部件的同轴度要求，

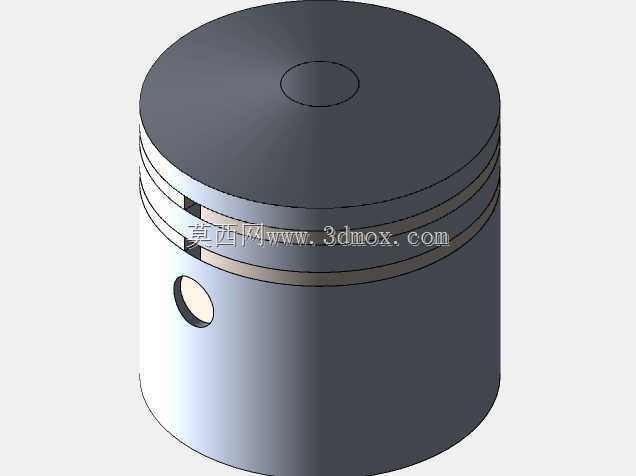

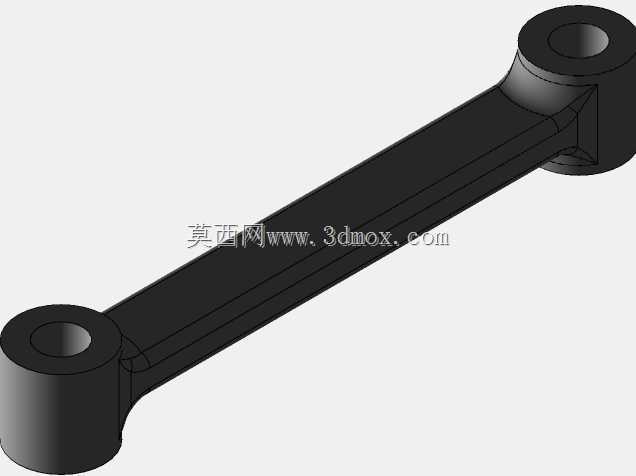

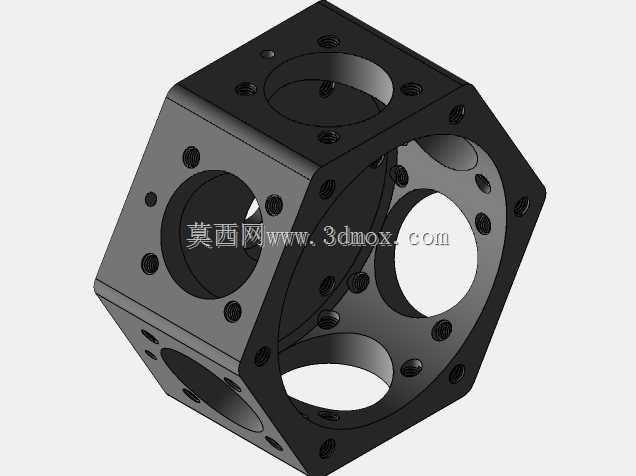

　　避免长期运转过程中出现偏磨、振动超差等问题。整体外形的径向最大尺寸由六个缸体的外端轮廓决定，轴向尺寸仅包含缸体长度、曲柄腔厚度与输出轴连接段长度，相比同功率直列六缸动力装置，轴向安装长度可缩短40%以上，尤其适合安装在空间狭窄、动力输入端无法预留过长轴向尺寸的设备上。功能特性上，这套结构的曲柄连杆机构做了针对性的耐磨设计，每个活塞与缸套的配合面都预留了合理的间隙，可适配不同温度工况下的热膨胀量，避免冷启动拉缸或者高温工况下活塞卡滞的问题；连杆与曲轴曲柄销的连接采用滑动轴承配合，配合面设计有润滑油道，运转过程中可通过飞溅润滑方式在配合面形成稳定油膜，降低传动过程中的摩擦损耗。缸体与中央曲柄腔的连接采用定位止口加螺栓紧固的结构，

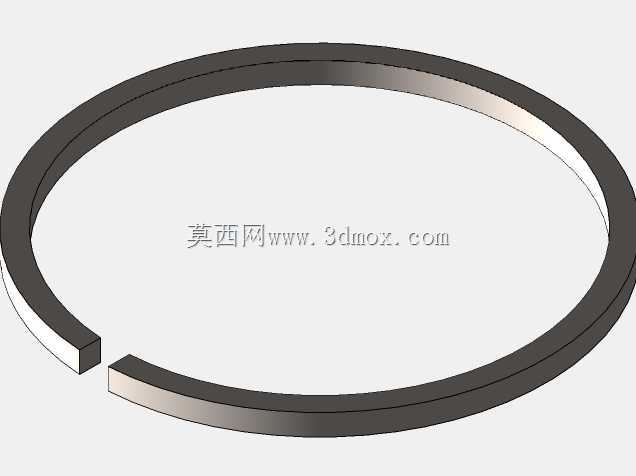

　　每个缸体都可独立拆卸，后期检修过程中无需拆解整个动力总成，即可单独完成单个缸体的活塞环更换、缸套磨损修复等维护操作，大幅降低运维的时间成本。在教学演示场景中，这套结构的外露式设计可直观展示径向发动机的冲程循环过程，运转时可清晰观察到六个活塞随曲轴转动的往复动作，帮助学习者理解曲柄连杆机构将直线往复运动转化为旋转运动的传动原理，相比封闭外壳的量产发动机，更适合作为机械原理教学的实物演示载体。在小型动力配套场景中，这套结构可直接作为小型发电机组、农林作业机械、便携动力设备的动力核心，稳定的扭矩输出特性可减少配套减速机构的负载冲击，延长整套动力系统的使用寿命。设计过程中针对环形均布的缸体位置做了严格的角度公差控制，六个缸体的中心轴线夹角误差控制在±0.05°以内，保证每个缸体的做功间隔角完全一致，从根源上降低运转过程中的不平衡振动，曲轴组件出厂前可做整体动平衡校正，将额定转速下的振动值控制在通用动力设备的允许范围内，无需额外加装复杂的减震机构即可满足安装使用要求。
