桌面级六轴焊接工业机械臂结构设计

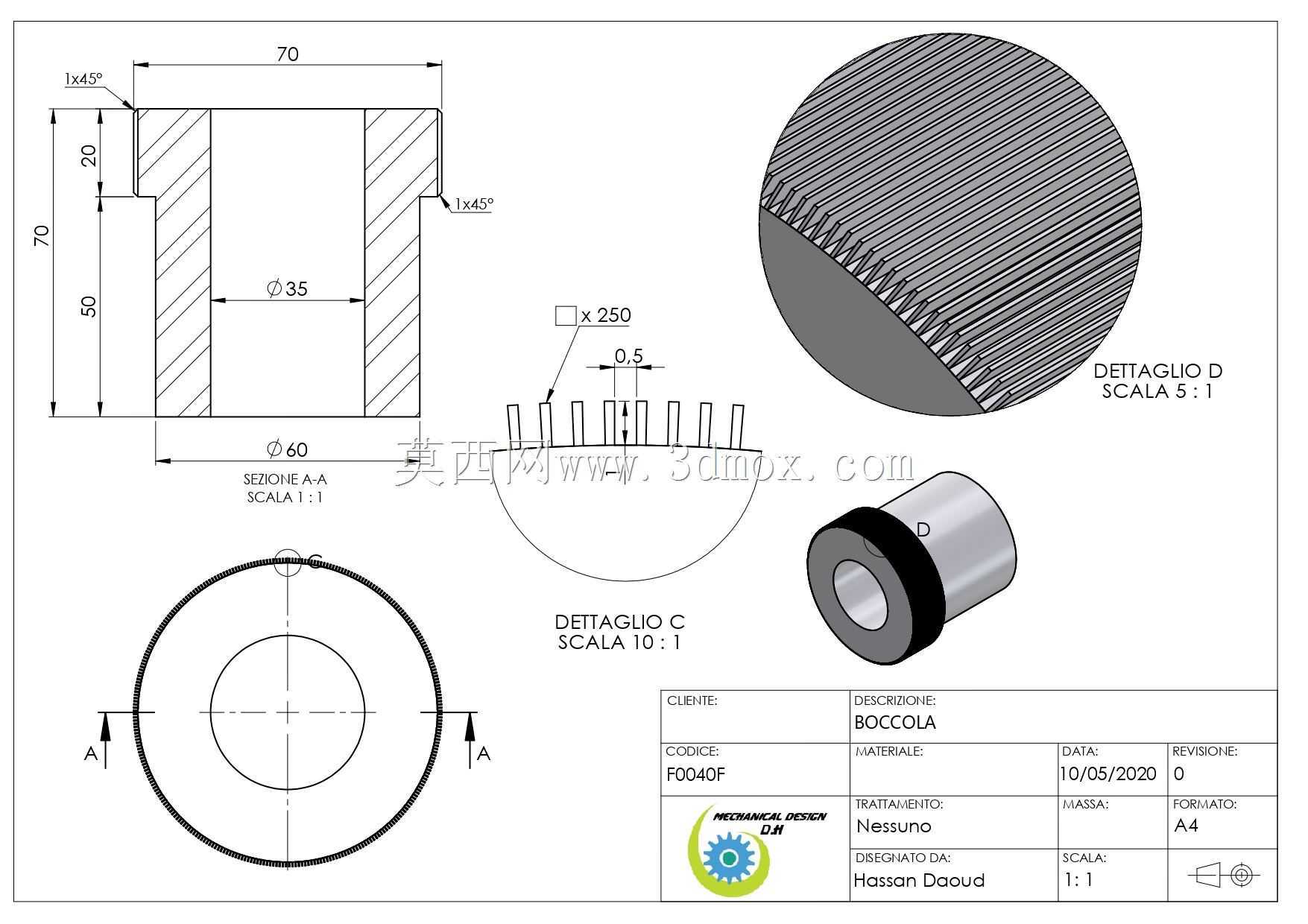

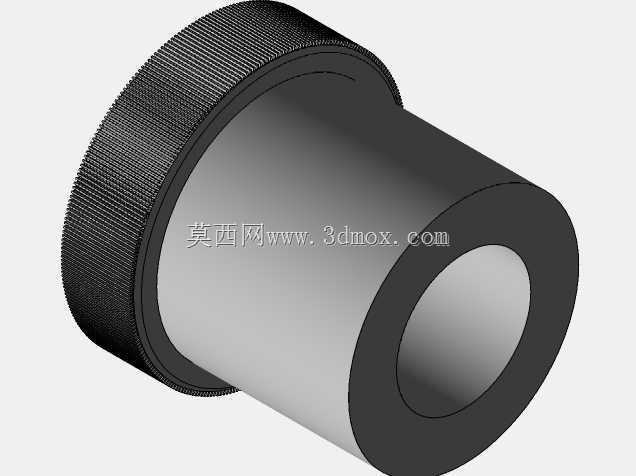

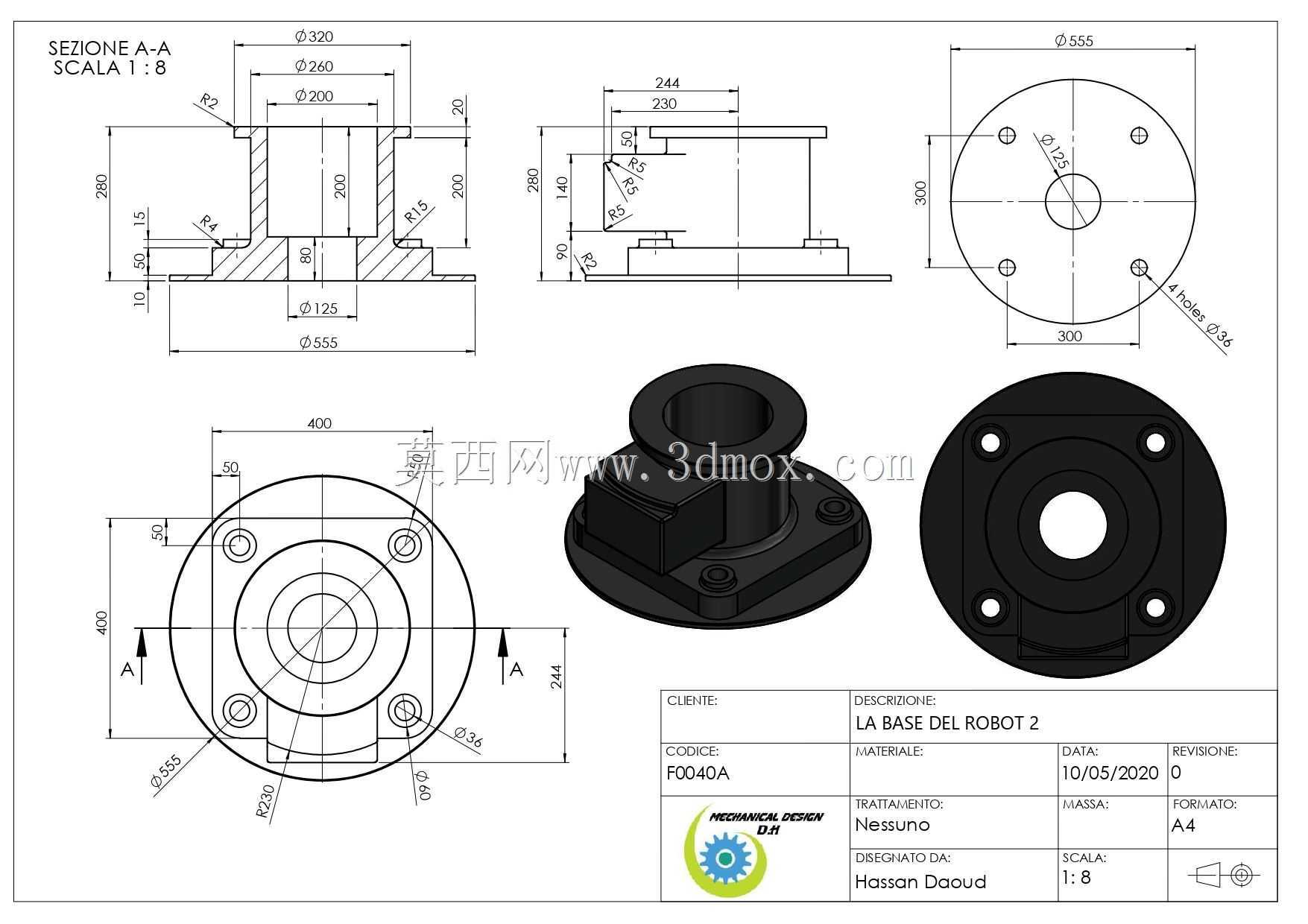

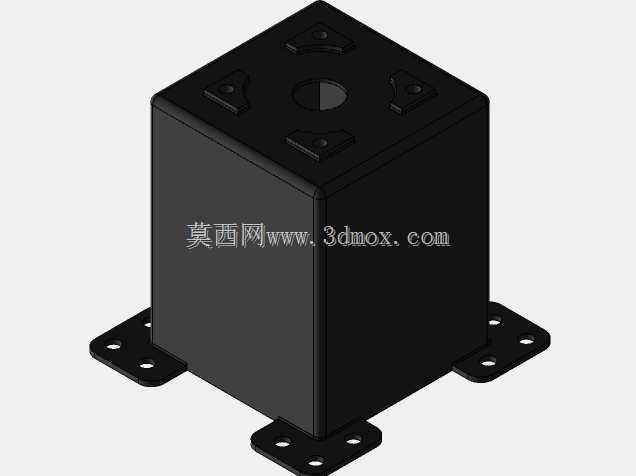

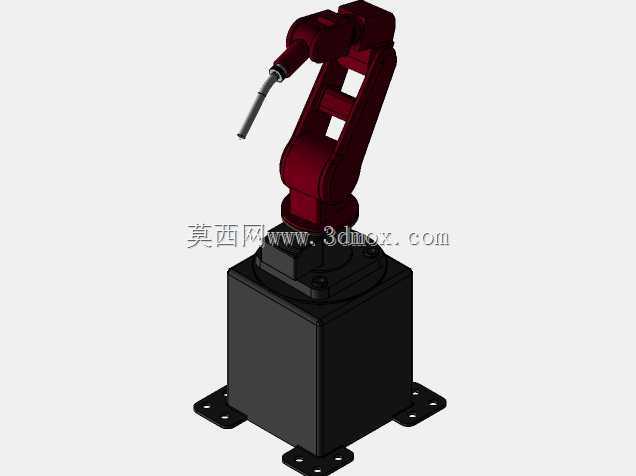

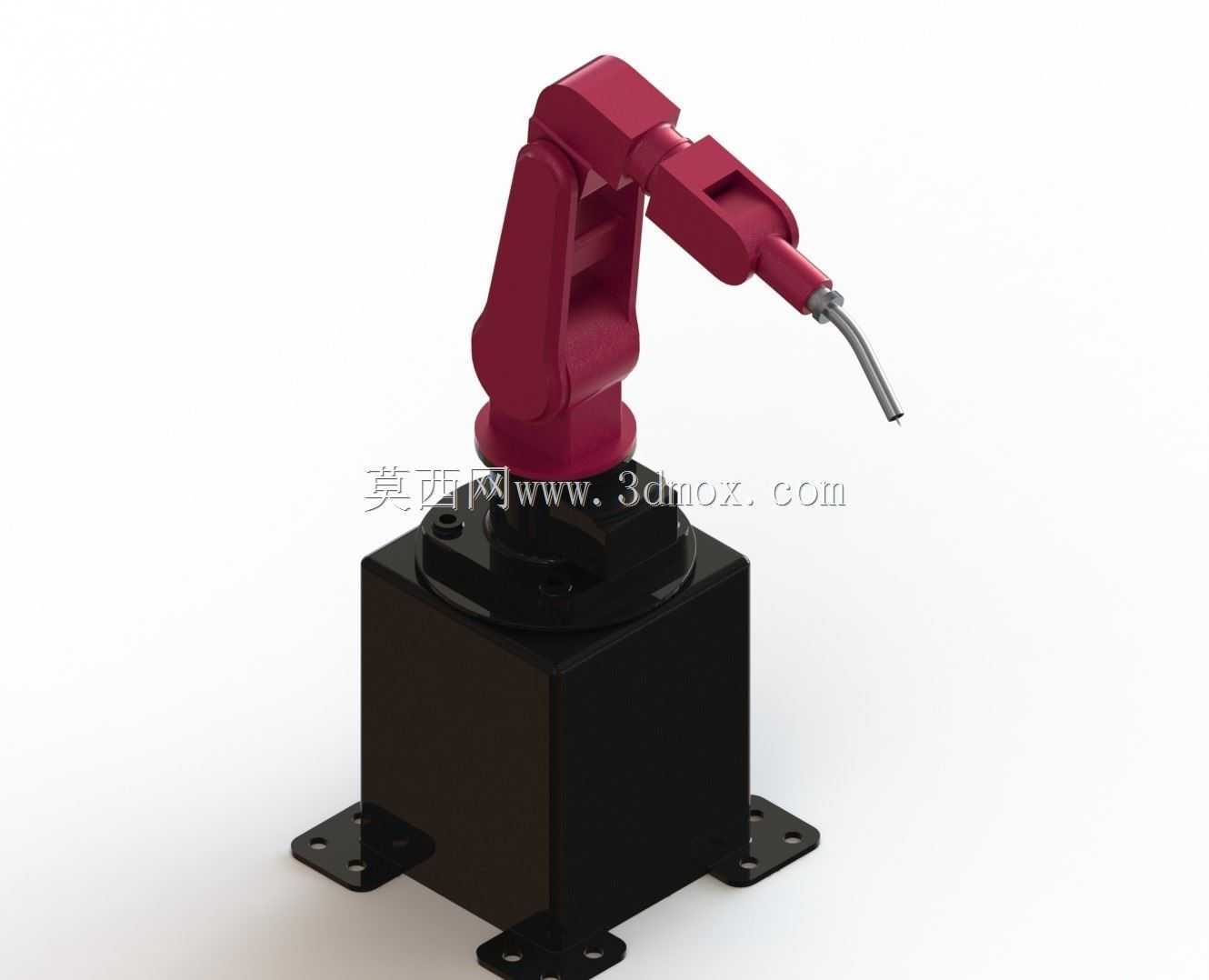

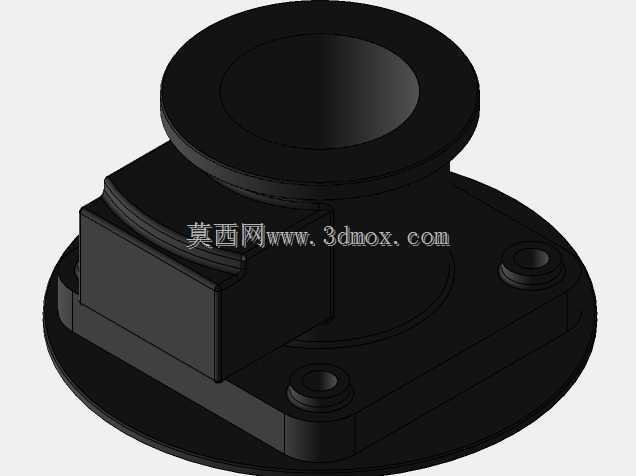

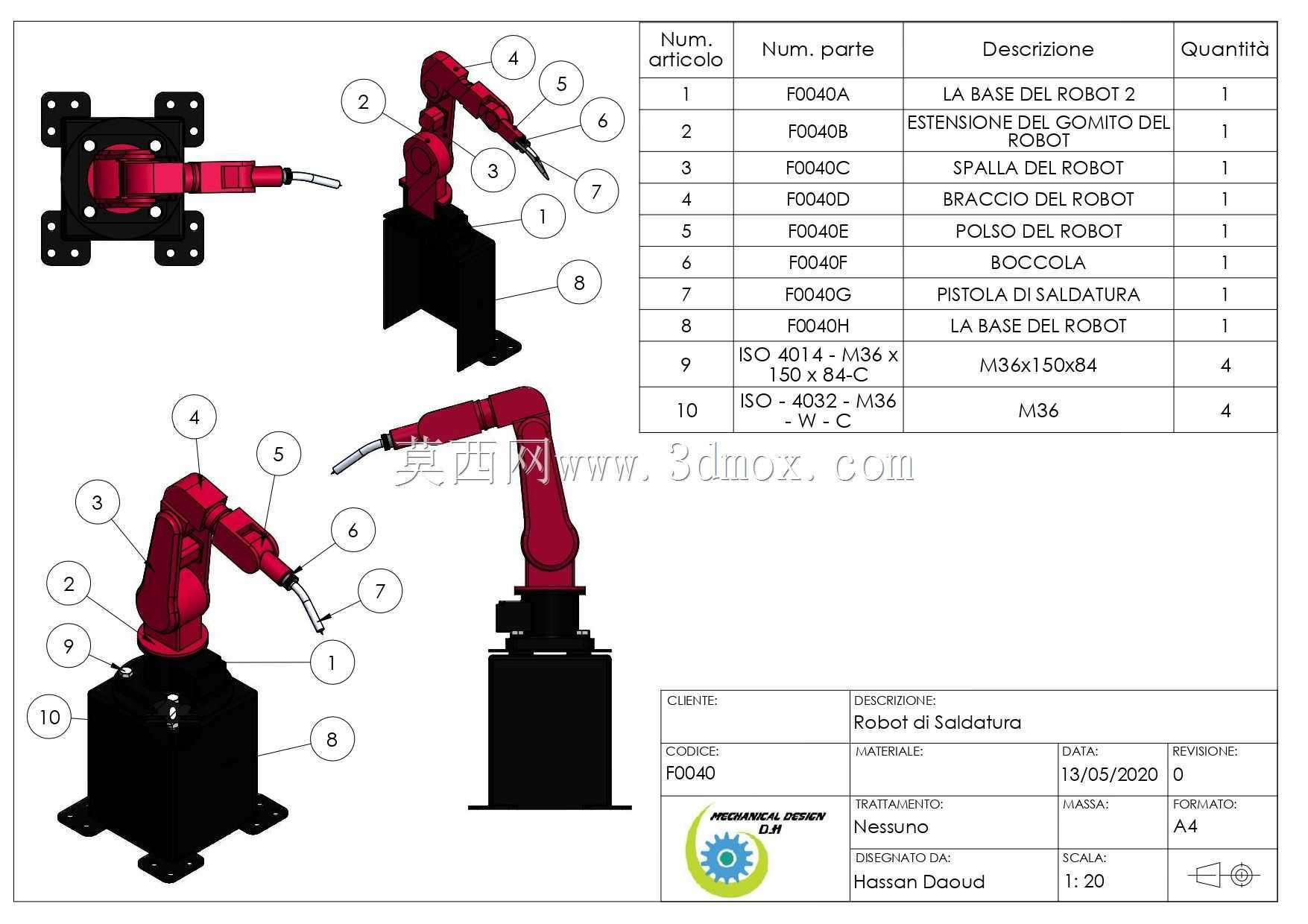

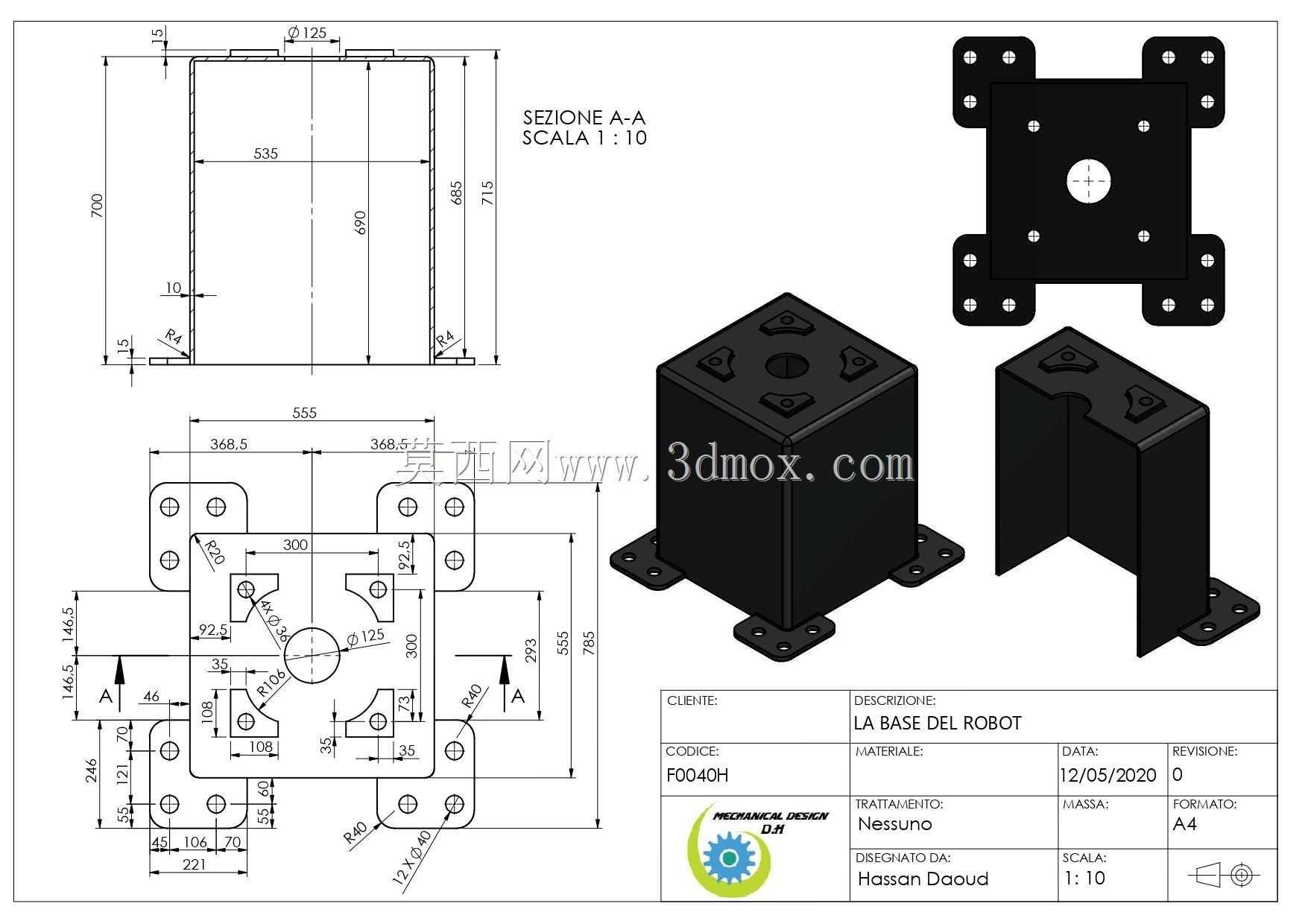

　　这款小型六轴关节机械臂主要面向小工件精密焊接场景设计，常见于3C电子零部件点焊、小型五金件氩弧焊接、教学实训平台搭建等工况，区别于大负载重载工业机器人，其紧凑的结构设计更适配工位空间有限、作业范围集中在半米见方区域的生产场景，可替代人工完成重复性高、焊接位置精度要求稳定的工序，有效降低人工长时间操作带来的焊接位置偏差、弧光伤害等问题。从结构设计逻辑来看，整机采用底座固定式安装方案，底部安装法兰预留了四个对称分布的长圆孔安装位，可直接通过螺栓固定在钢制工作台或者专用工装机架上，安装时需保证底座安装面平面度公差不超过0.1mm，避免底座固定后产生内应力导致关节运转卡顿。底座内部预留了伺服电机、谐波减速器的安装腔体，

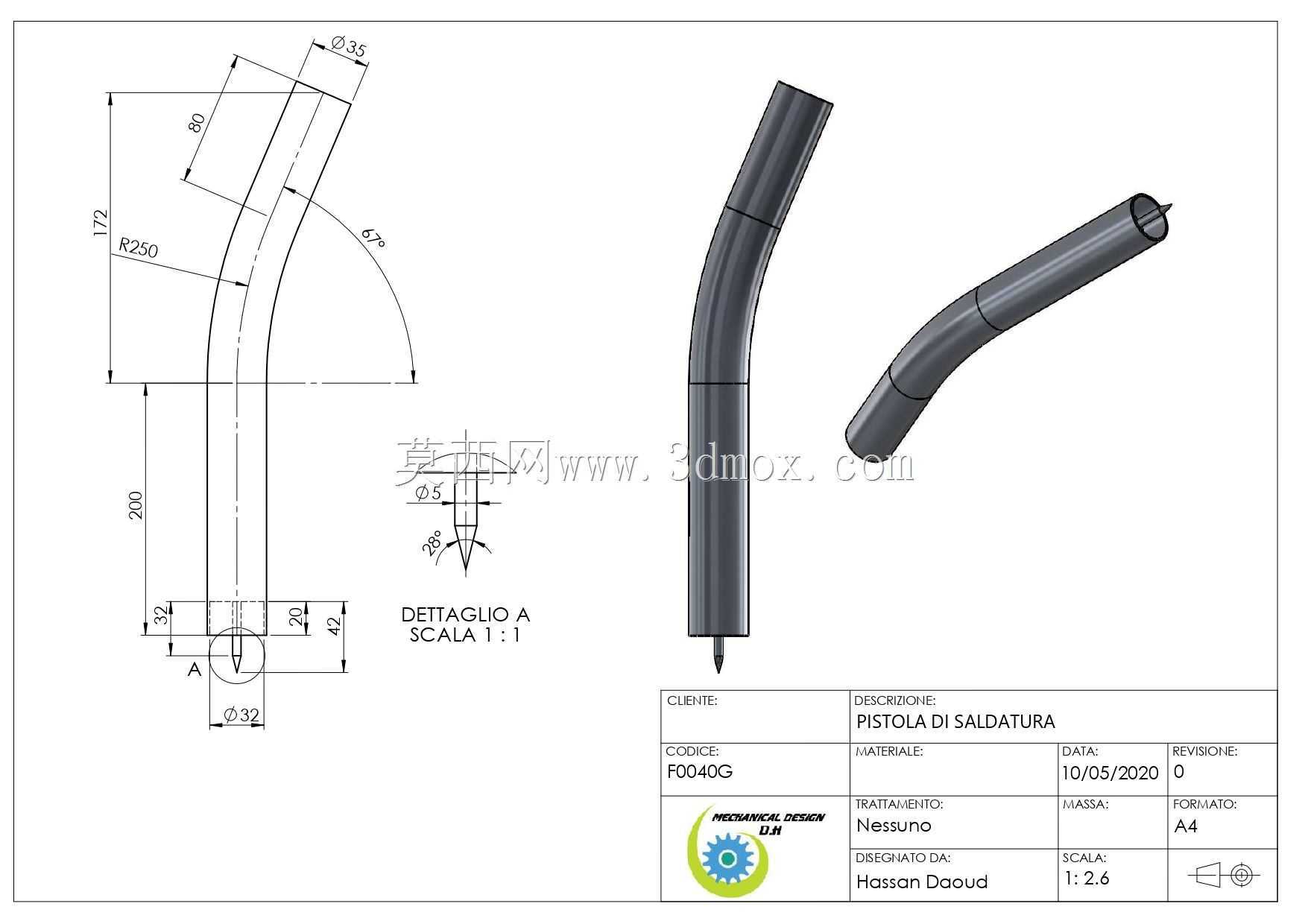

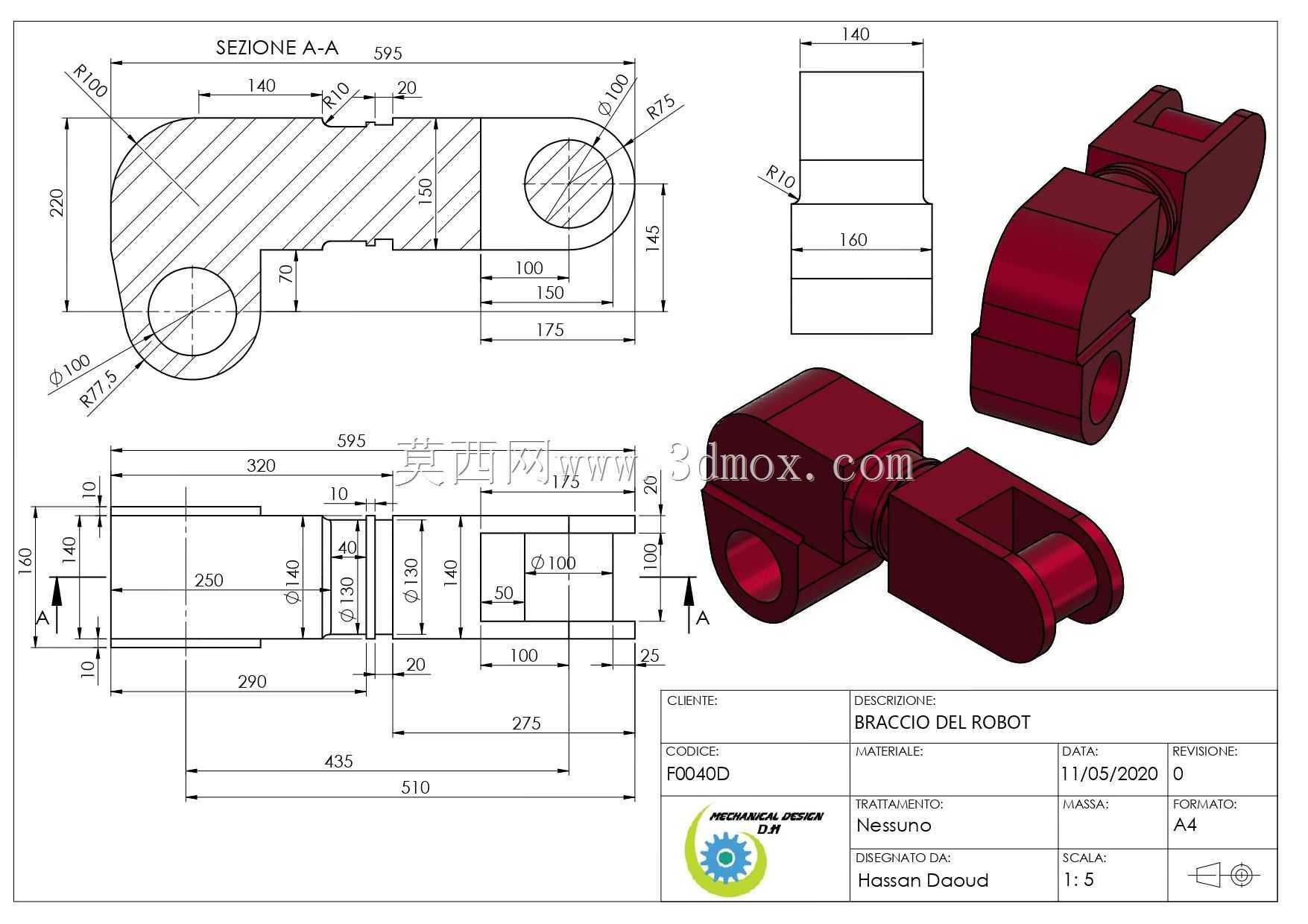

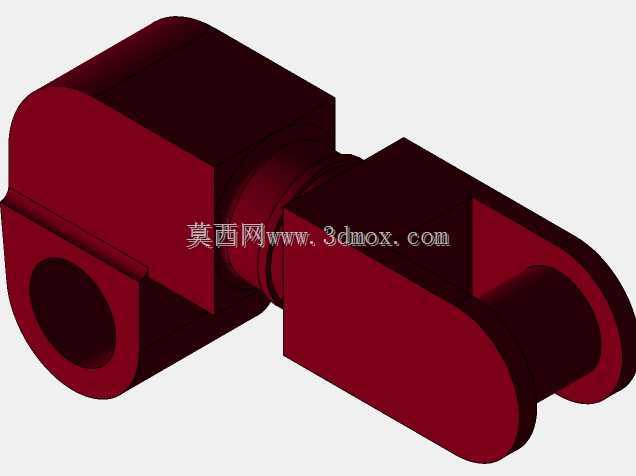

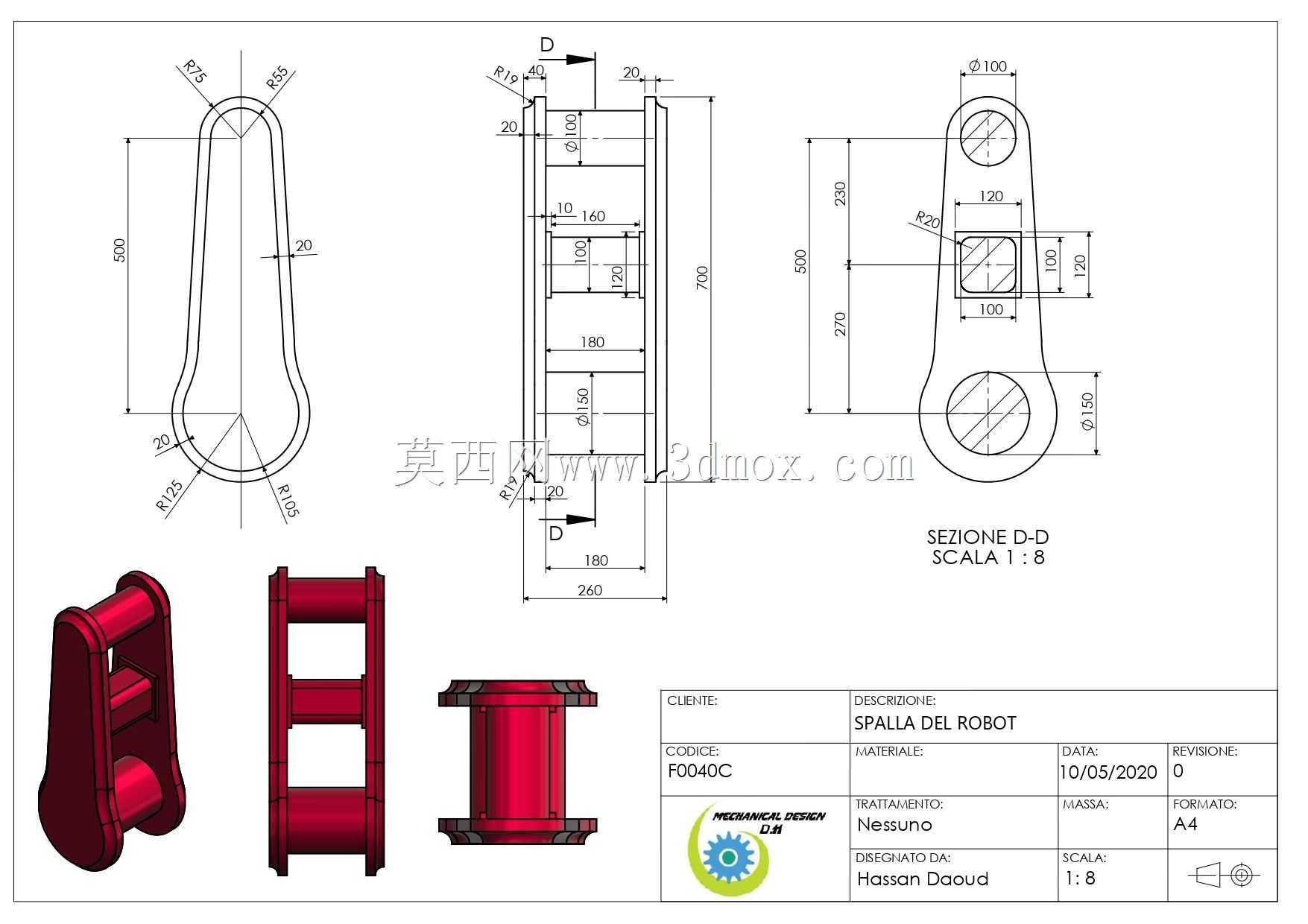

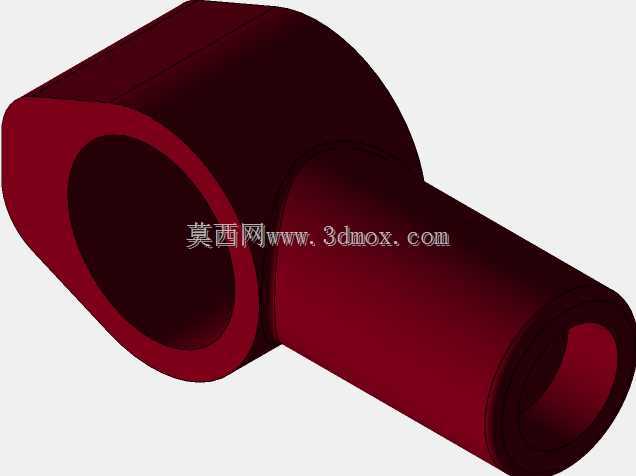

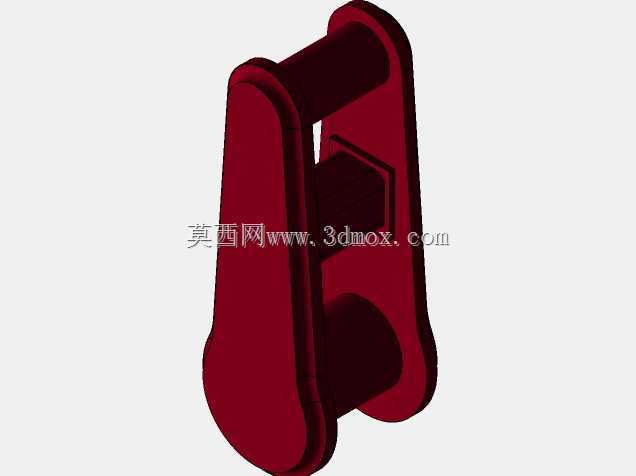

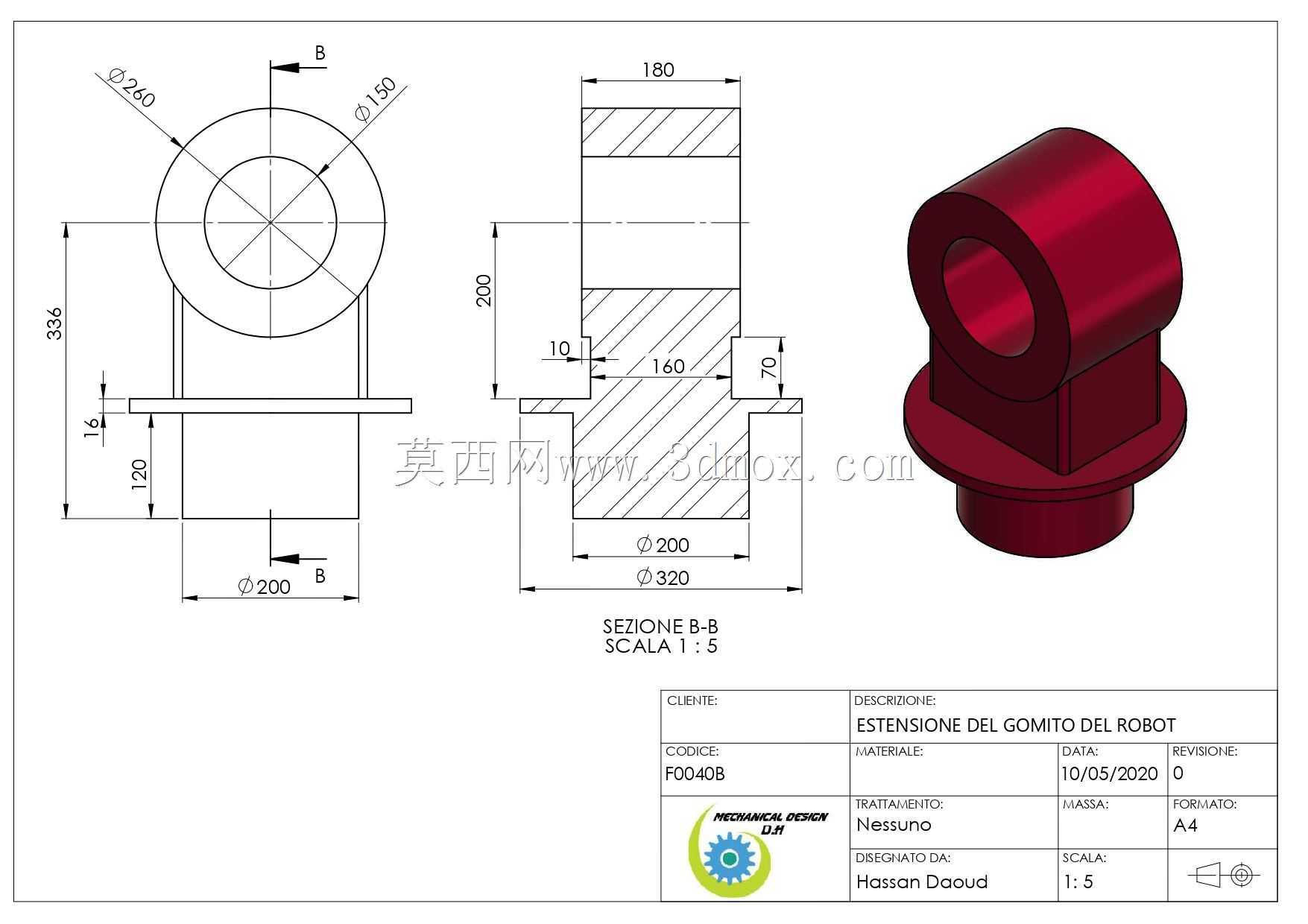

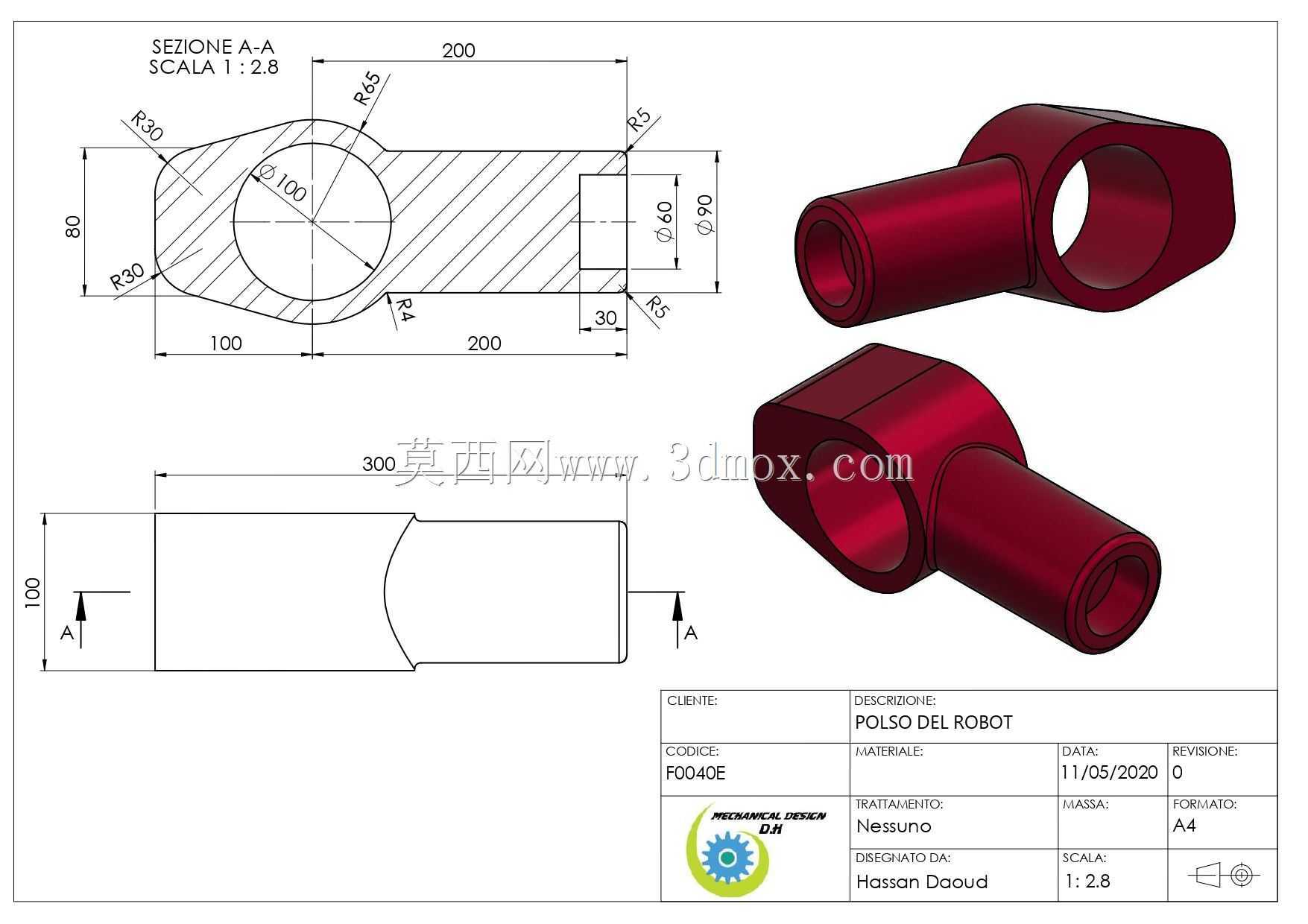

　　第一关节回转轴线垂直于安装平面，可实现±170°范围的水平回转，满足工位范围内不同角度工件的焊接姿态调整需求。大臂与小臂部分采用铸铝材质的一体化结构设计，在保证关节连接刚性的前提下尽可能降低运动部件自重，减少关节驱动负载，提升末端执行器的运动响应速度。各关节的连接位置均设计了密封槽结构，可加装密封圈阻挡焊接飞溅、车间粉尘进入关节内部的传动部件，延长设备维护周期。末端执行器采用标准焊枪夹持接口，可适配市面上常见的小型氩弧焊枪、冷焊枪，夹持位置设计了微调结构，可根据焊接工艺要求调整焊枪伸出长度与倾斜角度，焊枪管线沿机械臂侧面的走线槽布置，避免关节运动过程中管线拉扯、磨损。从安装边界尺寸来看，整机固定后底座外形尺寸控制在160mm见方，

　　不含末端焊枪的整机高度约380mm，最大作业半径可达520mm，末端重复定位精度可控制在±0.05mm范围内，完全满足小型工件的焊接精度要求。设计过程中对各关节的运动行程做了硬限位与软限位双重防护，硬限位采用聚氨酯缓冲块搭配机械挡块，避免关节超程运动造成内部线缆扯断或者传动部件碰撞损坏，软限位可通过控制系统根据实际工位的作业范围自定义设置，进一步缩小安全防护区间，提升设备运行安全性。关节传动部分采用伺服电机搭配小型谐波减速器的传动方案，相比传统齿轮传动，谐波减速器的回程间隙更小，传动平稳性更高，可保证焊接过程中焊枪运行轨迹平滑，避免出现焊缝抖动、焊道不均匀的问题。走线设计上，所有动力线、信号线均从关节中心的中空孔穿过，

　　外部无裸露的拖链结构，既减少了设备外观的杂乱感，也避免焊接过程中飞溅的焊渣烫坏管线。在实际工况适配中，这款机械臂可搭配变位机组成小型焊接工作站，完成小型结构件的环缝、直缝自动焊接，也可单独安装在流水线旁，完成流水线工件的定点补焊工序，相比人工焊接，其焊接轨迹一致性更高，可保证同批次工件的焊接质量稳定，同时设备占地面积小，不需要对原有生产工位做大规模改造即可快速部署。结构设计阶段还做了动平衡校核，将各关节的驱动电机重心尽可能靠近回转轴线，减少高速运动过程中的偏载力矩，降低关节轴承的磨损速度，延长设备使用寿命。各关节的连接法兰均采用止口定位方式，装配时可保证各关节的同轴度公差，减少装配误差对末端定位精度的影响，后期维护拆解后重新装配也不需要反复校准位置，降低设备维护的技术门槛。
