多芯绞合工业缆绳三维结构设计

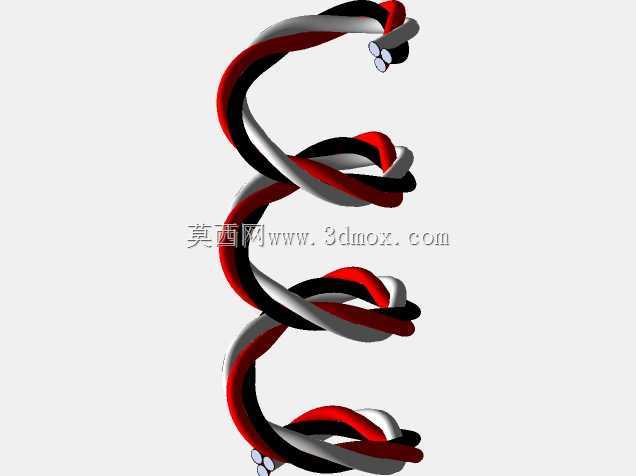

　　在工业设备布线、移动供电回路、拖链内部走线等场景中，绞合结构的缆绳类线缆是承担动力传输、信号传递的核心载体，区别于单股硬线，这类多芯绞合的缆绳能够在反复弯折、拖拽的工况下保持内部线芯的应力均匀，避免单根线芯因局部应力集中出现断裂，大幅提升线缆在动态工况下的使用寿命。本次建模的多芯绞合缆绳，采用三组分色线芯螺旋绞合的结构，外层无额外护套结构，能够直观展示绞合线缆的内部排布逻辑，可用于设备布线仿真、线缆应力分析、装配干涉检查等设计环节。

　　从实际工程应用来看，这类绞合缆绳常见于工业机器人关节走线、数控机床拖链布线、起重设备随行供电线缆、自动化生产线移动模组供电等场景，这类场景的共性是线缆需要跟随运动部件做反复的弯曲、扭转动作，如果采用平行排布的线芯结构，弯曲时不同位置的线芯拉伸量差异过大，长期运行后极易出现线芯断裂、绝缘层破损的问题，而螺旋绞合的结构能够让每根线芯在弯曲过程中自动调整位置，均匀分担弯曲带来的拉伸与压缩应力，同时绞合结构本身也具备更好的抗扭转性能，能够抵消部分运动过程中产生的扭转力矩，避免线缆出现打扭、鼓包等失效问题。

　　设计这类绞合缆绳的三维模型时，首先要确定绞合节距这个核心参数，节距过大会导致绞合结构松散，抗弯折性能下降，节距过小则会增加线缆的整体刚性，弯曲时需要的弯曲半径更大，反而不利于狭小空间内的布线，建模过程中需要根据实际应用的弯曲半径要求，匹配对应的绞合节距，同时要保证每根线芯的螺旋升角一致，避免绞合后出现线芯凸起、排布不均的问题。线芯部分采用等直径的圆柱结构建模，三根线芯分别采用红、黑、白三色区分，既能够直观展示绞合的螺旋轨迹，也能对应实际工程中线芯的相序区分逻辑，方便后续布线时的线序核对。

　　从安装边界来看，这类绞合缆绳的最小弯曲半径需要控制在缆绳整体外径的6-8倍，建模时预留的弯曲段曲率完全符合这个工程要求，可直接导入到设备的整体装配模型中，模拟线缆在拖链、关节处的实际排布状态，检查运动过程中线缆是否会与周边结构件产生干涉，同时也能用于线缆长度的精准核算，避免实际布线时出现线缆长度不足、冗余量过大导致的拖拽磨损问题。模型的绞合段末端做了平齐截断处理，能够直观展示线芯的截面排布，三个圆形线芯在截面上呈品字形均匀分布，这种排布方式能够让缆绳的整体截面接近圆形，外层加装护套后整体圆整度更好，在穿管、拖链内排布时不会出现卡滞，同时品字形排布的线芯在承受径向压力时，受力更加均匀，能够避免单根线芯被挤压变形导致的绝缘破损。

　　在结构细节处理上，建模时没有刻意做理想化的光滑绞合，而是还原了实际绞合工艺中线芯之间的轻微贴合挤压状态，线芯接触位置的形变符合实际线缆的生产工艺特征，不会出现线芯之间存在明显间隙、或者线芯互相穿透的建模错误，能够直接用于后续的有限元应力分析，模拟线缆在弯曲、扭转时每根线芯的应力分布情况，为线缆的选型、绞合参数优化提供直观的三维参考。对于从事设备结构设计、布线设计的工程师来说，这类精准的缆绳三维模型能够大幅减少布线仿真的建模工作量，避免因线缆模型简化过度导致的仿真结果偏差，在设计阶段就能提前发现布线过程中可能存在的干涉、应力集中等问题，减少后续样机调试阶段的布线整改工作量。
