圆形金属格栅通风口结构设计

　　日常做设备结构设计时，通风口是很容易被忽略但直接影响整机运行稳定性的小构件，这款圆形金属格栅通风口，是针对小尺寸圆形安装位开发的通风防护构件，在机柜、小型设备壳体、卫浴排水通风、嵌入式设备散热位都有很广的适配场景。很多时候设备内部的发热元件需要持续对流散热，但直接在壳体上开圆孔又容易落入杂物、蚊虫，甚至有人员误触内部带电或转动部件的风险，这类格栅构件就是在保证通风通量的前提下，完成物理防护的作用。

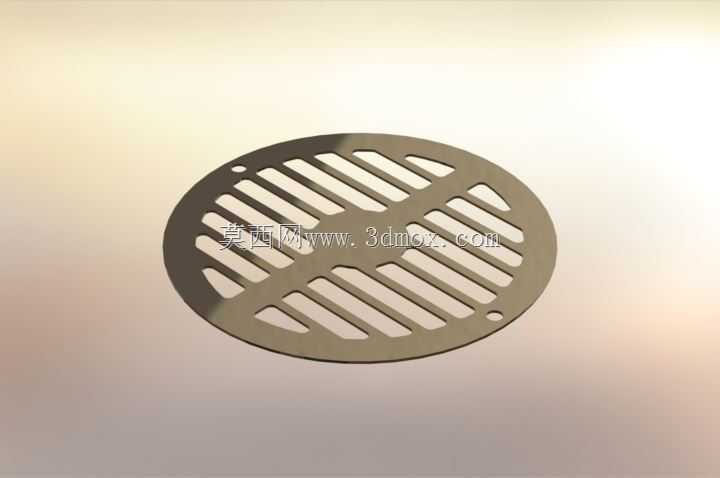

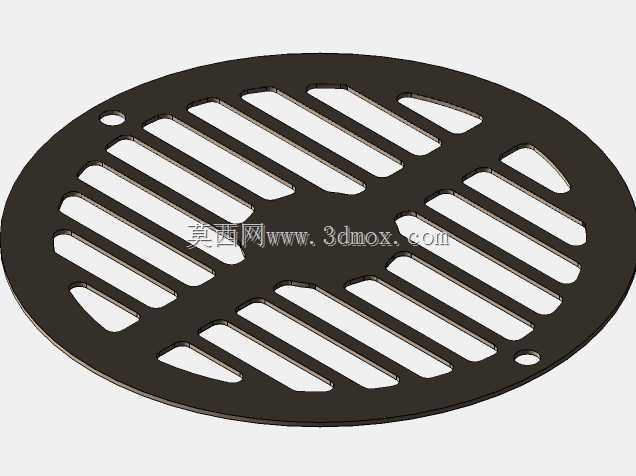

　　从结构设计逻辑来看，这款格栅采用整板冲压成型的思路，主体为圆形薄金属板，整体没有拼接焊缝，结构一致性更好，批量生产时良率也更高。板面的通风格栅采用对称式斜向长条开孔设计，开孔的排布避开了中心十字形的加强筋区域，既保证了足够的通风过流面积，又不会因为开孔过多降低板件的结构强度——很多新手做格栅设计时容易犯的错误就是一味追求通风量把开孔开得太密，最后板件受压容易变形，甚至安装后出现翘曲，这款设计的十字加强筋刚好把整个圆形板面分成四个对称的开孔区域，每个区域的长条开孔长度、宽度一致，相邻开孔之间的筋条宽度均匀，既保证了通风时气流不会产生明显的紊流异音，也让整个板件的抗弯折强度满足日常使用需求。

　　安装边界上，这款圆形格栅的外轮廓为标准正圆，在板件靠近外边缘的位置对称设置了两个小型安装定位孔，安装时可以通过螺丝直接固定在预设的圆形安装位上，不需要额外做复杂的卡扣结构，适配厚度1-2mm的金属壳体或者塑料壳体安装，安装后板面与壳体表面齐平，不会有突出的棱角，既美观也能避免磕碰剐蹭。开孔的缝隙宽度控制在合理范围内，既可以阻挡尺寸较大的杂物、虫鼠进入设备内部，也不会因为缝隙过窄导致通风阻力过大，影响散热或者排风效率。

　　实际选型应用时，这类圆形格栅通风口的适配场景非常多：比如小型户外电气柜的侧壁通风位，搭配防尘棉使用时，既可以保证柜内热量散出，又能阻挡雨水溅入和灰尘堆积；再比如卫浴空间的排水透气口，金属材质的格栅耐潮耐锈蚀，长期接触水汽也不会出现老化变形的问题，长条开孔可以快速排走地面积水，同时阻挡头发、较大的杂物落入下水管道造成堵塞；还有一些小型工业设备的电机散热端盖位置，替换原有的塑料通风盖时，金属格栅的抗冲击性能更好，设备搬运或者运行过程中受到外力碰撞也不容易碎裂，能更好的保护内部的散热扇叶和电机绕组。

　　建模过程中需要注意的细节也很多，首先是开孔的拔模角度，如果是冲压成型的零件，开孔的侧壁需要预留合适的冲压斜度，避免冲压脱模时出现卡模或者板件变形的问题；其次是边缘的倒角处理，整个圆形板件的外边缘和开孔的边缘都需要做微小的圆角钝化，避免加工后留下锋利的毛边，安装或者后期维护时划伤操作人员；还有两个安装孔的位置精度，需要和安装位的螺孔位置严格对应，孔位偏差控制在0.1mm以内，避免安装时出现螺丝无法对位的问题。另外板面的平面度也有要求，安装后不能出现明显的翘曲，否则会和安装面之间留下缝隙，影响防护效果。

　　从气流组织的角度来看，对称式的斜向开孔设计可以让气流通过时更加均匀，不会出现局部通风量过大或者过小的问题，当设备内部的散热风扇向外排风时，气流可以顺着长条开孔的方向顺畅流出，风阻比杂乱排布的开孔更低，相应的风扇运行噪音也会更小。如果是用在进气位置，这种格栅也能对进入设备的气流起到一定的整流作用，让气流更均匀的吹过内部的发热元件，提升整体散热效率。和常见的方形格栅相比，圆形格栅的适配性更强，很多在圆柱面或者圆形开孔位置的通风位，方形格栅无法适配，圆形结构可以完美贴合圆形安装边界，不需要额外做裁切调整，安装效率更高。
