钣金结构电脑电源外壳分体式设计

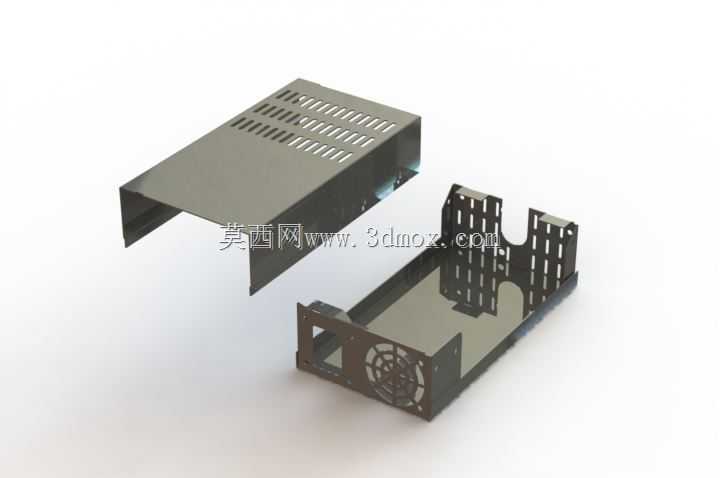

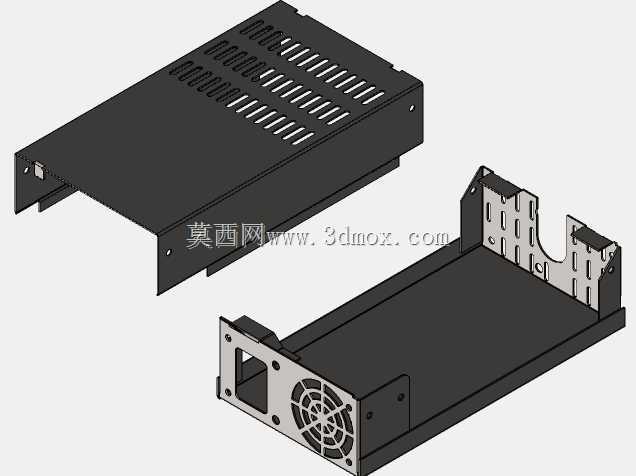

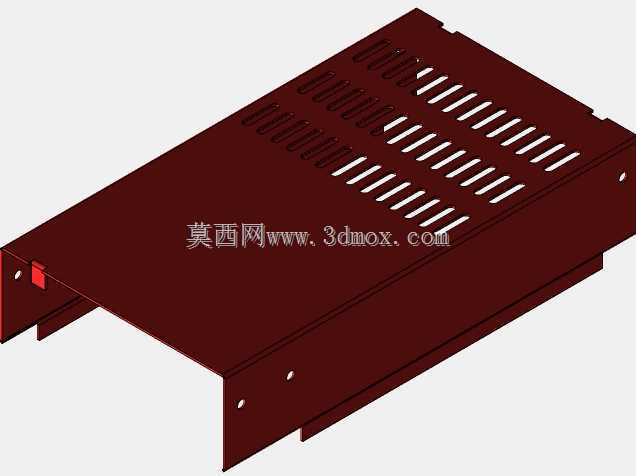

　　日常接触的台式机供电单元外防护结构，多数采用冷轧钢板弯折成型的分体式壳体设计，这类结构既要承担内部PCB板、变压器、滤波元件的承载固定功能，也要兼顾电磁屏蔽、通风散热、装配便捷性的多重需求，是典型的小尺寸钣金集成化设计案例。从结构拆分来看，整个壳体分为上盖与下底座两个独立钣金件，没有多余的拼接部件，所有连接结构都依托钣金自身的弯折卡扣与螺丝孔位实现，减少了额外紧固件的使用，也降低了整体装配的工序复杂度。上盖部分采用整板弯折的U型结构，顶面排布多组长条型通风冲切孔，孔位的排布避开了内部元件的高点位置，既保证了内部热空气的上升流出通道，也不会因为开孔过多降低壳体的结构强度，同时长条孔的冲切方向顺着空气流动方向设置，

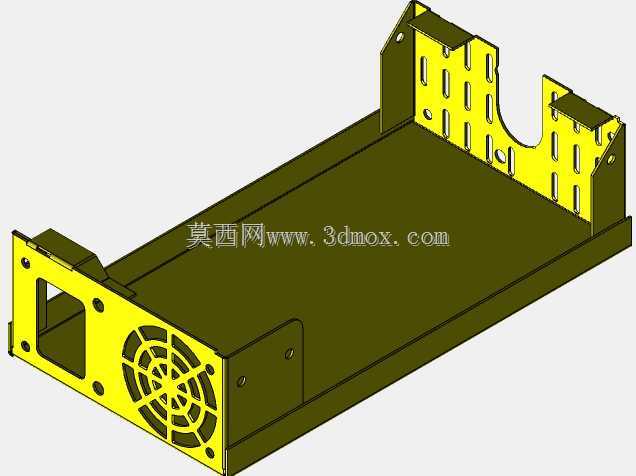

　　能减少风阻带来的噪音问题。上盖的两侧边缘预留了向内弯折的卡边，装配时可以直接卡入下底座对应的卡槽内，仅在尾部预留2颗螺丝的锁付位置，就能实现整个壳体的牢固固定，日常维护拆解不需要拧下大量螺丝，操作效率更高。下底座作为整个电源的承载主体，结构设计上兼顾了多维度的功能需求：尾部位置冲切出标准的风扇安装位，预留了风扇螺丝固定孔与中心通风网孔，网孔采用放射状的格栅设计，在保证进风面积的同时，能阻挡大尺寸杂物进入壳体内部触碰高速旋转的扇叶；底座的两侧壁同样冲切了多组阵列式通风孔，对应内部发热元件的侧面位置，辅助形成横向的空气对流通道，避免局部热量堆积。底座内部预留了多个凸起的安装柱，这些安装柱和底座是一体冲压成型的，不需要额外压铆螺母柱，

　　直接通过自攻螺丝就能固定内部的PCB主板与元件支架，减少了压铆工序带来的成本增加，同时安装柱的高度经过精准计算，保证PCB板和壳体底部留有足够的安全间隙，避免焊接引脚接触金属壳体造成短路问题。底座的前端面预留了电源输出接口、市电输入接口的对应开孔，孔位的尺寸公差控制在0.1mm级别，保证接口安装后不会出现错位、缝隙过大的问题，同时接口周边预留了接地弹片的接触位置，装配后弹片紧密贴合接口金属外壳，实现良好的电磁屏蔽效果，避免电源工作时的电磁干扰外泄影响其他电脑配件正常运行。从安装边界来看，整个壳体的外形尺寸遵循ATX电源的标准规范，长度、宽度、高度尺寸完全匹配标准台式机箱的电源安装位，

　　底座两侧预留的固定孔位和机箱安装支架的孔位完全对齐，不需要额外调整就能直接装入常规机箱内，适配绝大多数台式主机的安装需求。钣金材料的厚度选择上，采用0.8mm厚度的冷轧钢板，这个厚度既不会因为板材过薄导致壳体容易变形、产生共振噪音，也不会因为板材过厚增加整体重量、造成材料浪费，板材表面经过镀锌钝化处理，具备基础的防锈抗氧化能力，不需要额外做喷涂处理就能满足使用需求，进一步压缩了生产制造成本。在结构的边角处理上，所有外露的钣金边缘都做了折边处理，没有锋利的毛刺外露，避免装配和维护过程中划伤操作人员，同时折边结构也进一步提升了壳体的整体刚性，减少外力挤压下的形变概率。这类钣金电源壳体的设计逻辑，核心是在满足标准安装尺寸、功能需求的前提下，尽可能简化加工工序、减少额外配件的使用，依托钣金工艺自身的成型特点实现所有结构功能，平衡了结构强度、散热性能、制造成本、装配效率多个维度的需求，是小尺寸五金防护壳体设计中非常具有参考性的案例，对于同类型的电子设备钣金外壳设计，也能提供成熟的结构思路参考，比如通风孔的排布方式、卡扣连接的结构设计、一体成型安装柱的应用，都可以迁移到其他小型电子设备的壳体设计中。
