伸缩式美工裁纸刀结构设计

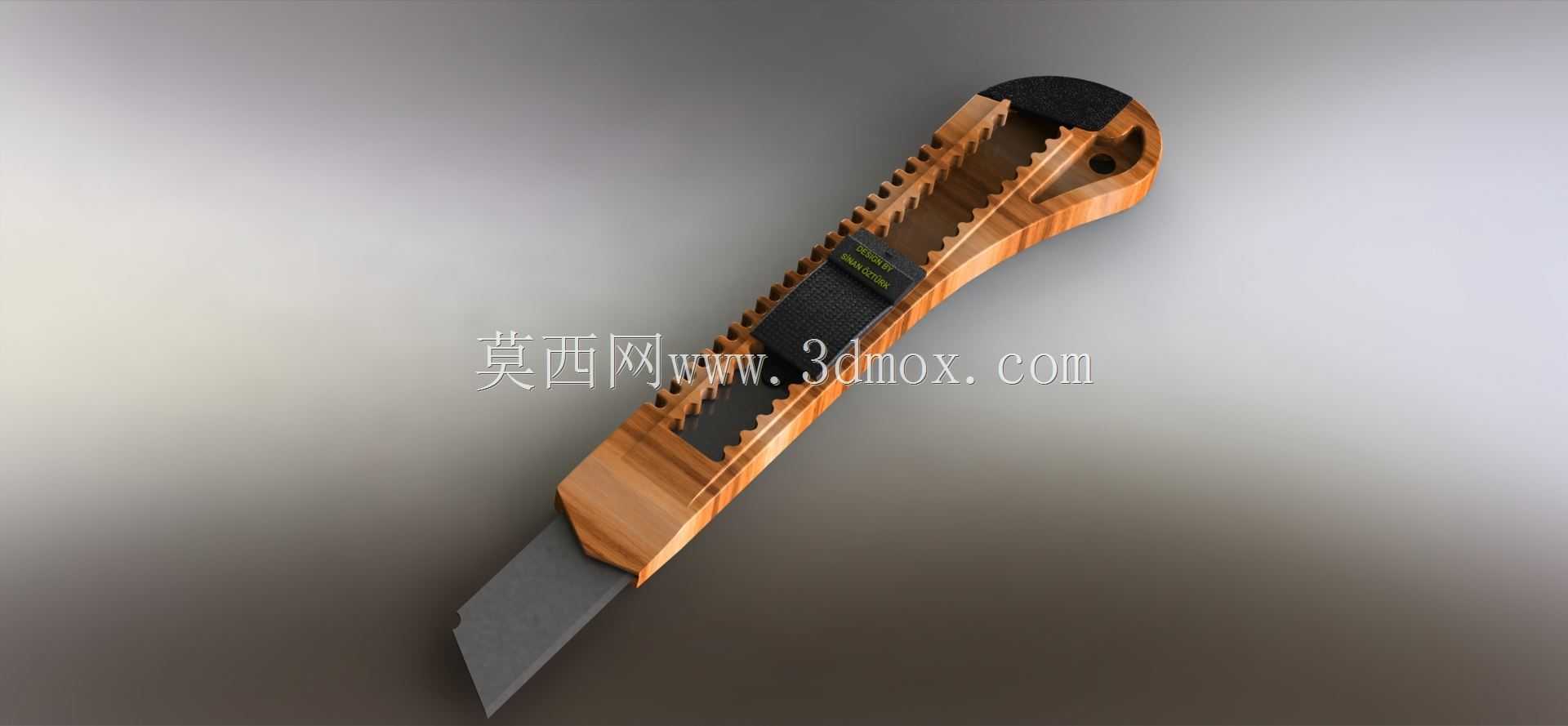

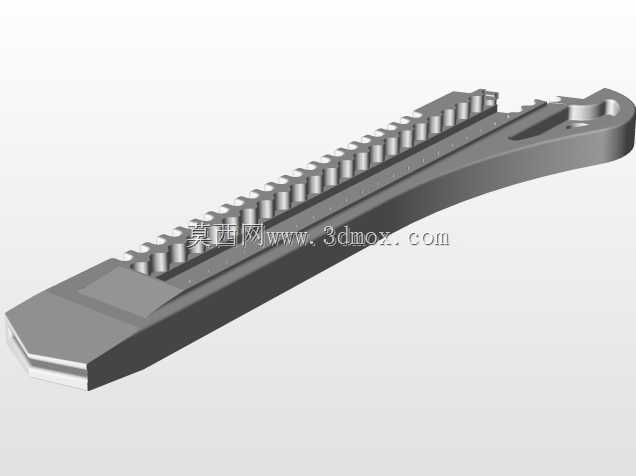

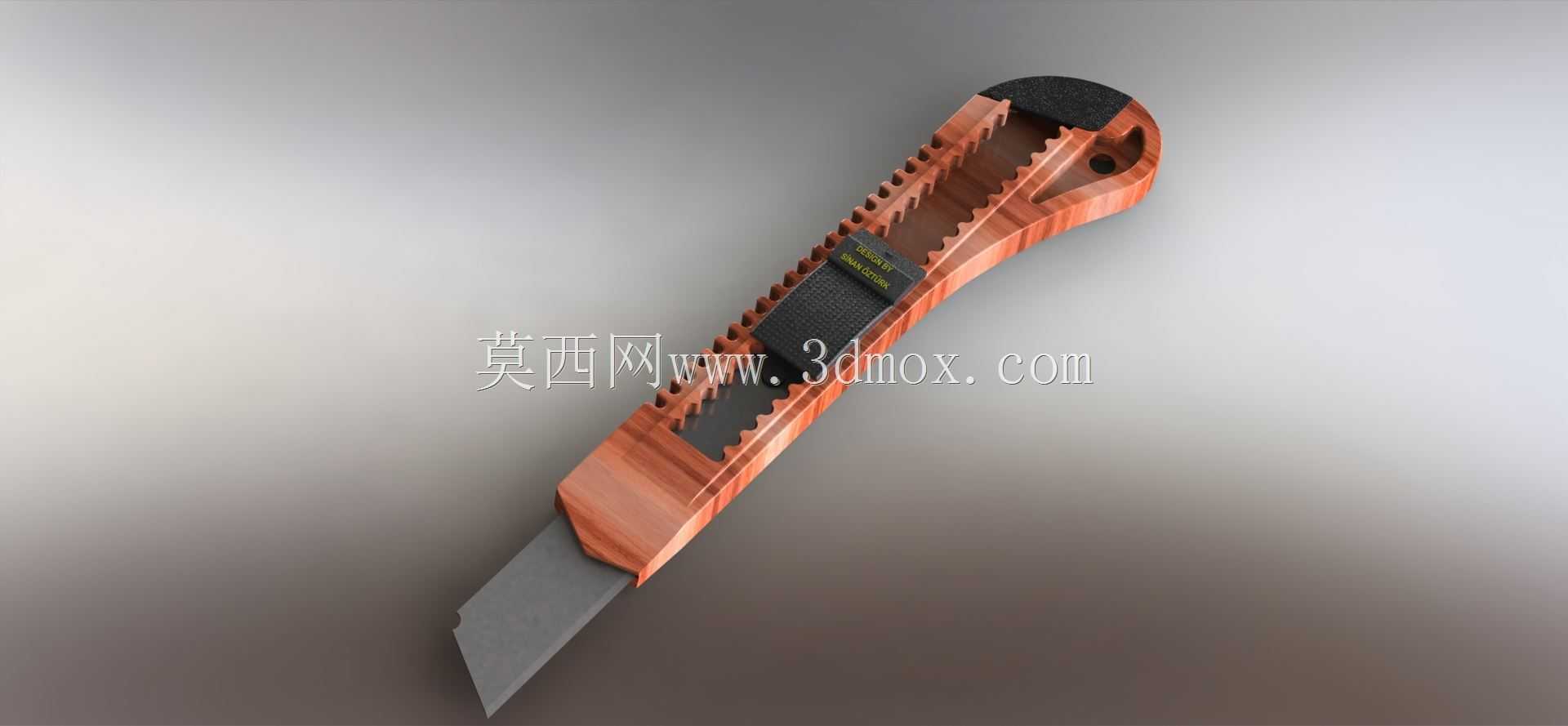

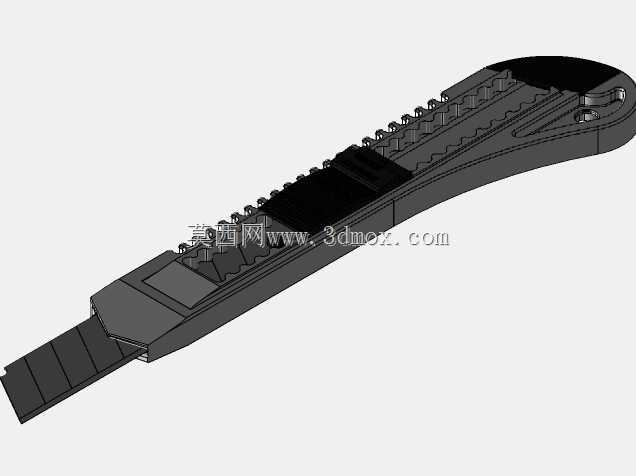

　　日常作业里涉及薄材裁切的场景几乎都能见到这类伸缩式裁纸刀的身影，不管是包装车间拆封瓦楞纸箱、广告制作车间裁切KT板与背胶贴纸、装修现场裁剪壁纸与美纹纸，还是办公场景下裁切纸张、修整塑料毛边，这类手持刀具都是一线操作人员手边的高频使用工具。不同于固定刃口的刀具，这款裁纸刀采用了分段式刀片伸缩锁定结构，刀身内部预留了标准规格美工刀片的滑行轨道，轨道侧壁做了等间距的锯齿状卡位槽，和推块上的弹性卡齿配合，能实现刀片伸出长度的多档位调节，操作人员可以根据待切割材料的厚度调整刃口伸出量，既避免刀片伸出过长导致受力弯折，也能减少刃口外露过多带来的误触风险。刀身外壳采用符合人体工学的弧形轮廓设计，握持区域的侧边做了防滑齿纹结构，

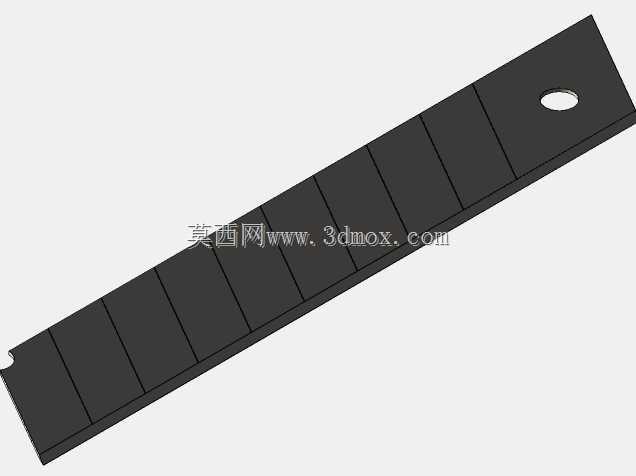

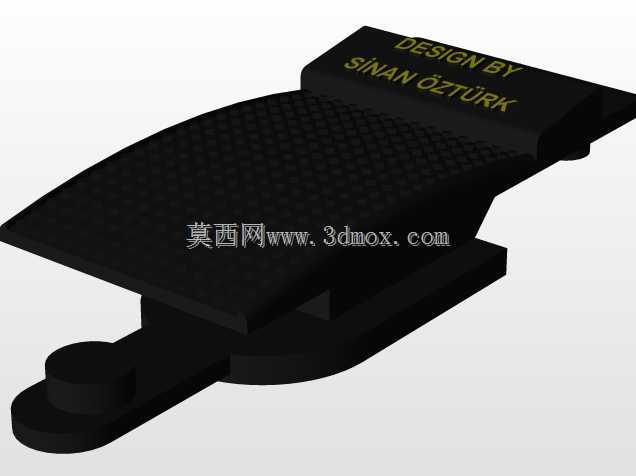

　　即便手上沾有少量粉尘、裁切残留的胶渍，也能保持足够的握持摩擦力，不会出现施力裁切时刀身打滑的问题。刀身尾部设计了可拆卸的堵头结构，内置的空腔可以存放备用的分段式刀片，当前端刃口出现磨损、崩口时，不需要额外寻找备用刀片，直接拆下尾堵就能取出替换刀片，同时尾堵上预留的折刃槽可以顺着刀片的预制分段痕掰掉磨损的刃段，始终保持刃口锋利，不需要额外借助钳子等工具完成刀片修整。从结构设计的细节来看，刀身的滑行轨道采用了上下限位的结构，刀片安装后两侧的间隙控制在0.1mm以内，既保证推块滑动时没有明显的卡滞感，也能避免刀片在裁切过程中出现左右晃动，保证裁切切口的平直度。推块的表面做了防滑凸点设计，拇指推动时的施力面做了内凹处理，

　　推动档位切换时的反馈清晰，每一次卡入卡位槽都有明确的触感，不需要低头观察就能确认刀片是否锁定到位。刀身的整体长度控制在160mm左右，闭合状态下刃口完全收纳在外壳内部，整体厚度不超过20mm，可以轻松放入工装裤的侧袋、工具包的隔层里，携带过程中不会因为刃口外露划伤其他物品或者皮肤。外壳的壁厚设计在2.5mm左右，兼顾了结构强度与整体重量，整刀装配完成后的重量控制在50g以内，长时间手持作业也不会出现明显的手部疲劳。刀片的锁定结构采用了直推式弹性锁定，不需要额外操作解锁按钮，直接推动推块就能调整档位，裁切时施加在刀身上的下压力会顺着推块传递到卡位槽上，受力越大锁定越紧密，不会出现裁切过程中刀片回缩的问题。刀头位置的出刀口做了收口处理，

　　刀片伸出后两侧的外壳会对刀片根部形成夹持支撑，进一步提升刀片伸出后的刚性，即便是裁切厚度达到5mm的硬纸板，刀片也不会出现明显的形变。在实际的结构建模过程中，需要重点关注刀身内部轨道的同轴度，两侧轨道的平行度公差需要控制在0.05mm以内，否则会出现推块滑动卡滞、刀片伸缩不畅的问题；卡位槽的齿形角度设计为90度直角，既保证卡合后的锁定强度，也能在调整档位时让卡齿顺利滑出，不会出现档位卡死无法调整的情况。外壳的分模线设置在刀身的侧面中线位置，外观面不会留下明显的合模痕迹，握持时也不会因为合模线的凸起影响手感。刀身尾部的挂孔设计可以搭配安全绳使用，高空作业时可以将刀具挂在安全带上，避免作业过程中刀具坠落造成安全隐患。从实际使用的工况来看，这类刀具的使用环境往往存在一定的粉尘、少量的液体泼溅，因此内部的滑动结构没有采用复杂的精密传动零件，全部采用工程塑料本身的弹性实现锁定与滑动，即便有少量纸屑、灰尘进入轨道内部，也不会轻易造成结构失效，日常维护只需要定期滑出刀片清理轨道内的杂物即可，不需要加注润滑油进行保养，非常适合工业现场、户外作业等复杂环境下使用。
