四柱导向立式压装成型工装结构

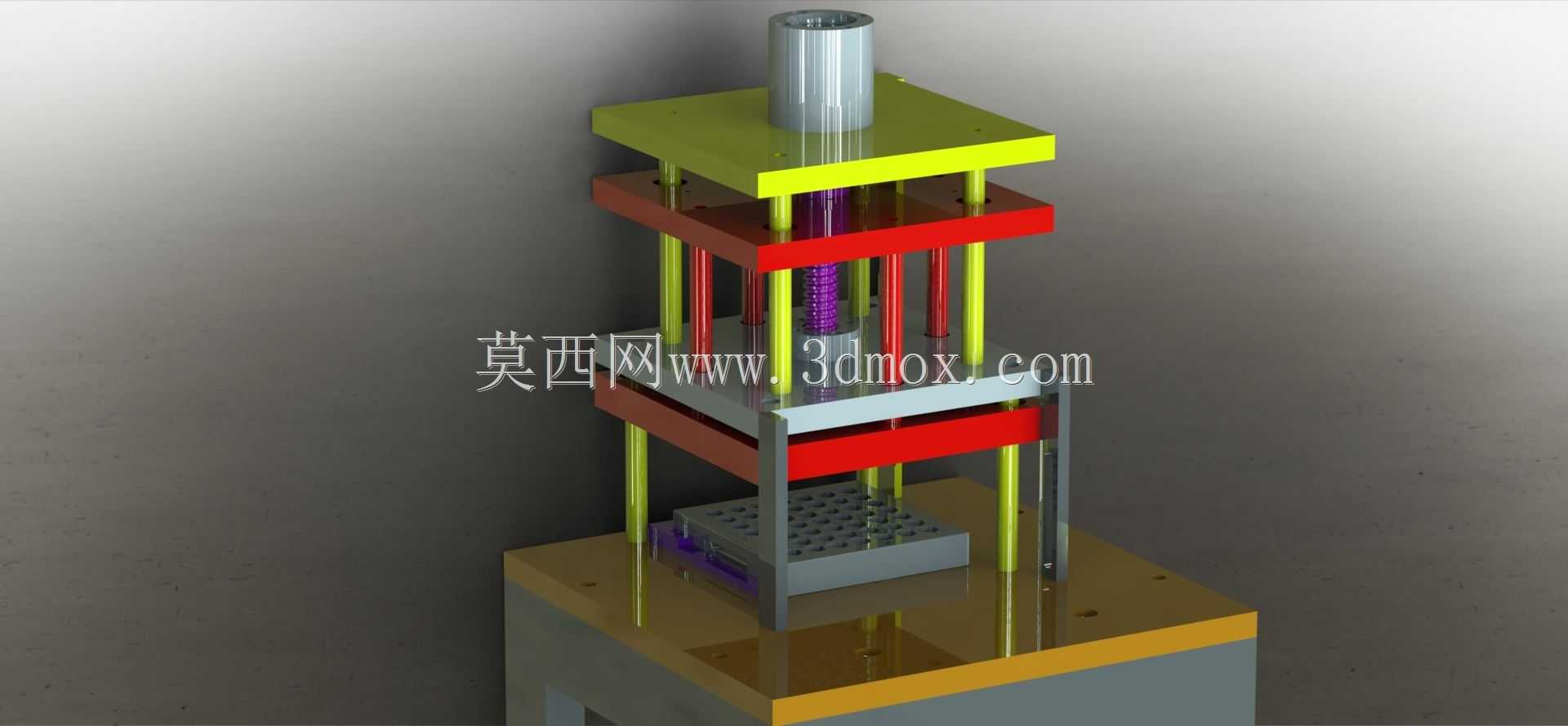

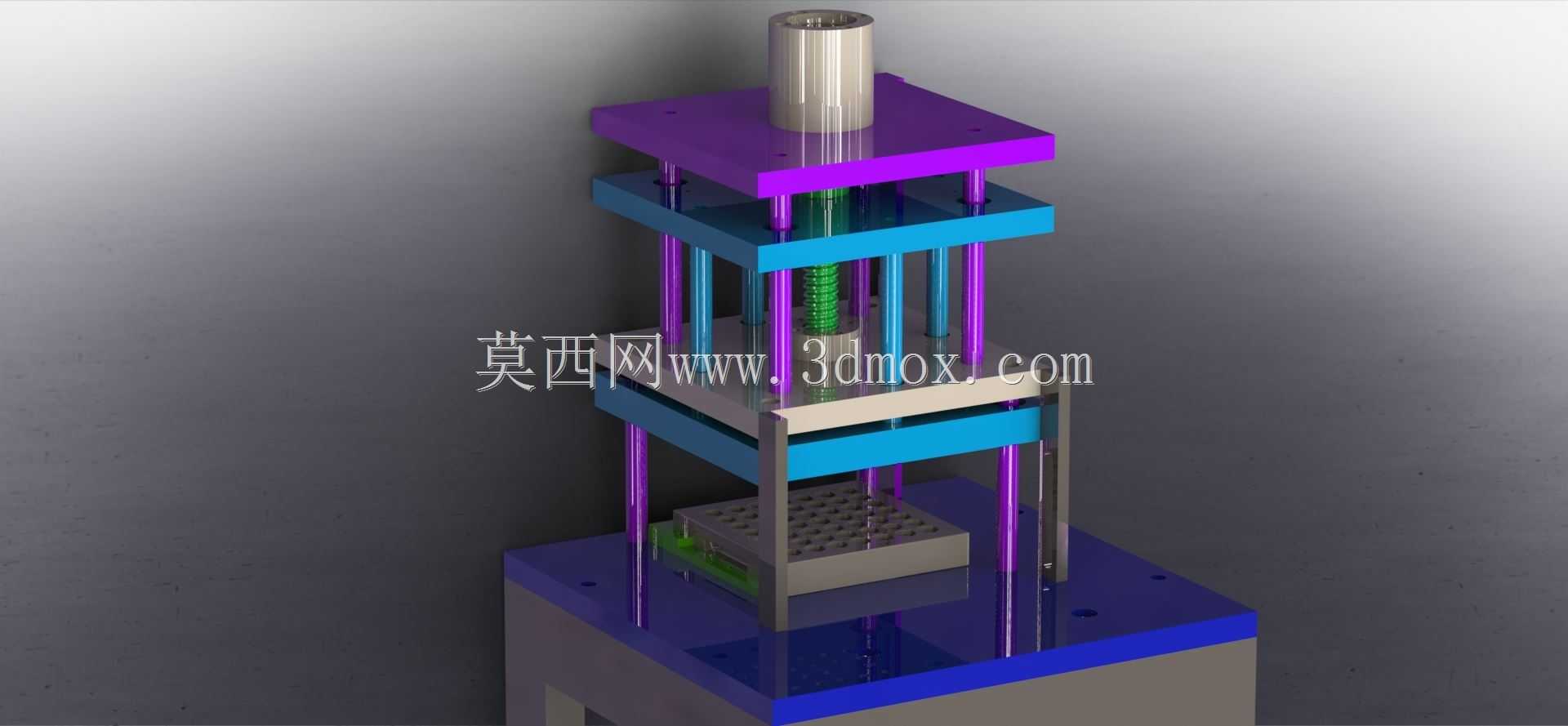

这套立式压装结构采用经典四柱导向布局，四根光轴导柱贯穿上下多层板件，为压合动作提供全行程的径向约束，避免压头下行过程中出现偏载啃模的问题，导柱与各层板的配合处加装无油衬套，降低长期往复运行的磨损量，延长工装整体维护周期。最顶部的安装座用于对接驱动单元，不管是选配液压缸还是伺服电缸作为压装动力源，都可以通过法兰转接实现快速装配，适配不同压装力需求的产线工位。中间分层设置的承力板分别承担动力传递、上模固定、下模承载的功能，红色层板为动力输出板，直接与驱动端的活塞杆连接，将下压力均匀传递到上模安装位，下层带孔的工作台面用于固定定制化的压装下模，台面上的阵列孔位可适配不同尺寸的模具安装，无需额外打孔改造即可快速换型，适配小批量多品种的压装作业需求。

在实际生产场景中，这类结构常被用于小型零部件的压装、薄材冲切、粉体压制成型等工序，比如电子接插件的针脚压入、小型五金件的铆压、实验室样件的压制成型都能适配。设计过程中特意将各层板的受力点做了居中处理，驱动轴线与导柱围成的空间中心重合，保证四根导柱的受力均匀，避免单根导柱过载出现弯曲变形。底部的厚重基座采用整块板材加工，提供足够的压装配重，降低压合作业时的整机震动，基座上的安装孔可将整套结构固定在车间工作台或者专用机架空面上，保证运行稳定性。

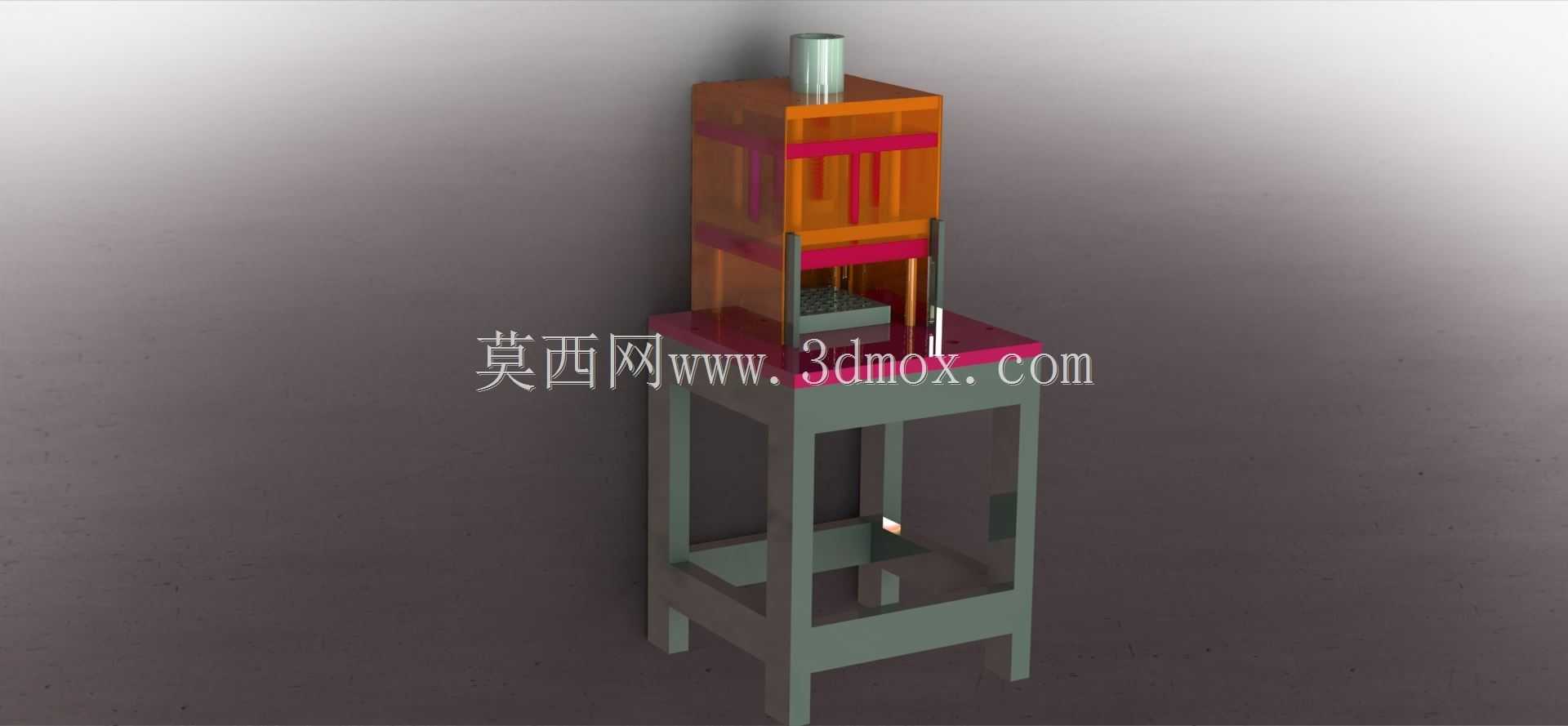

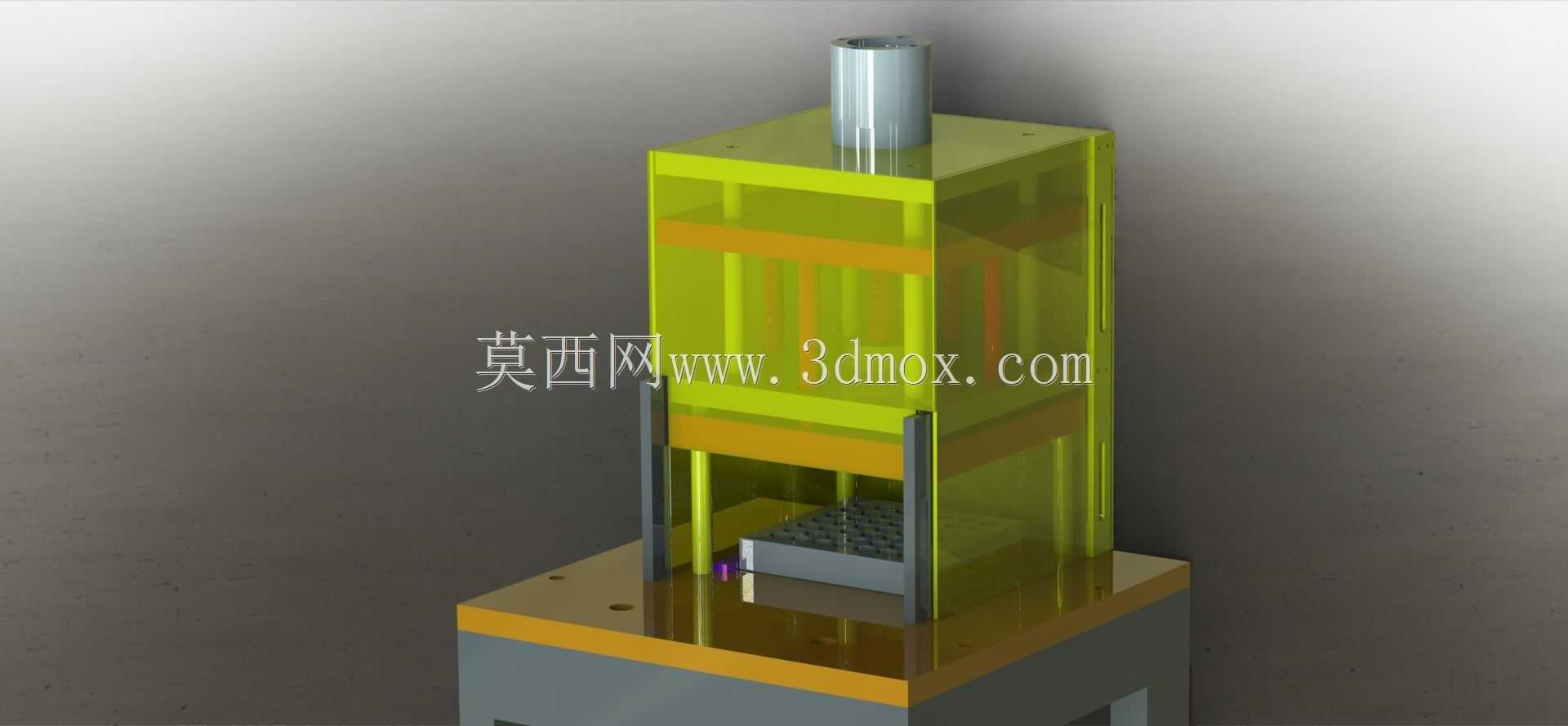

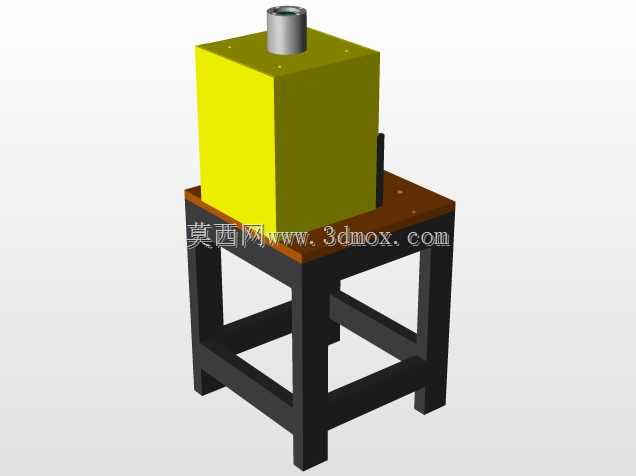

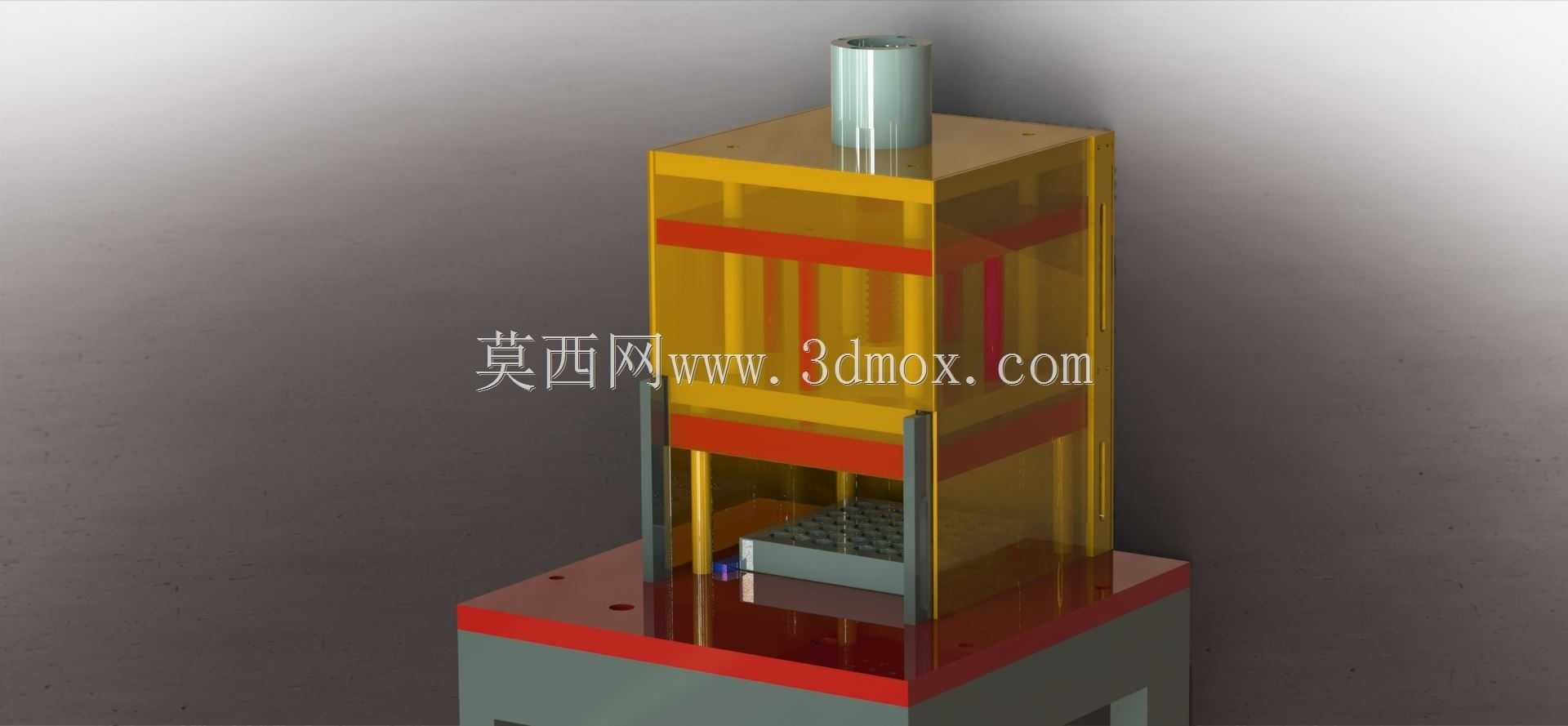

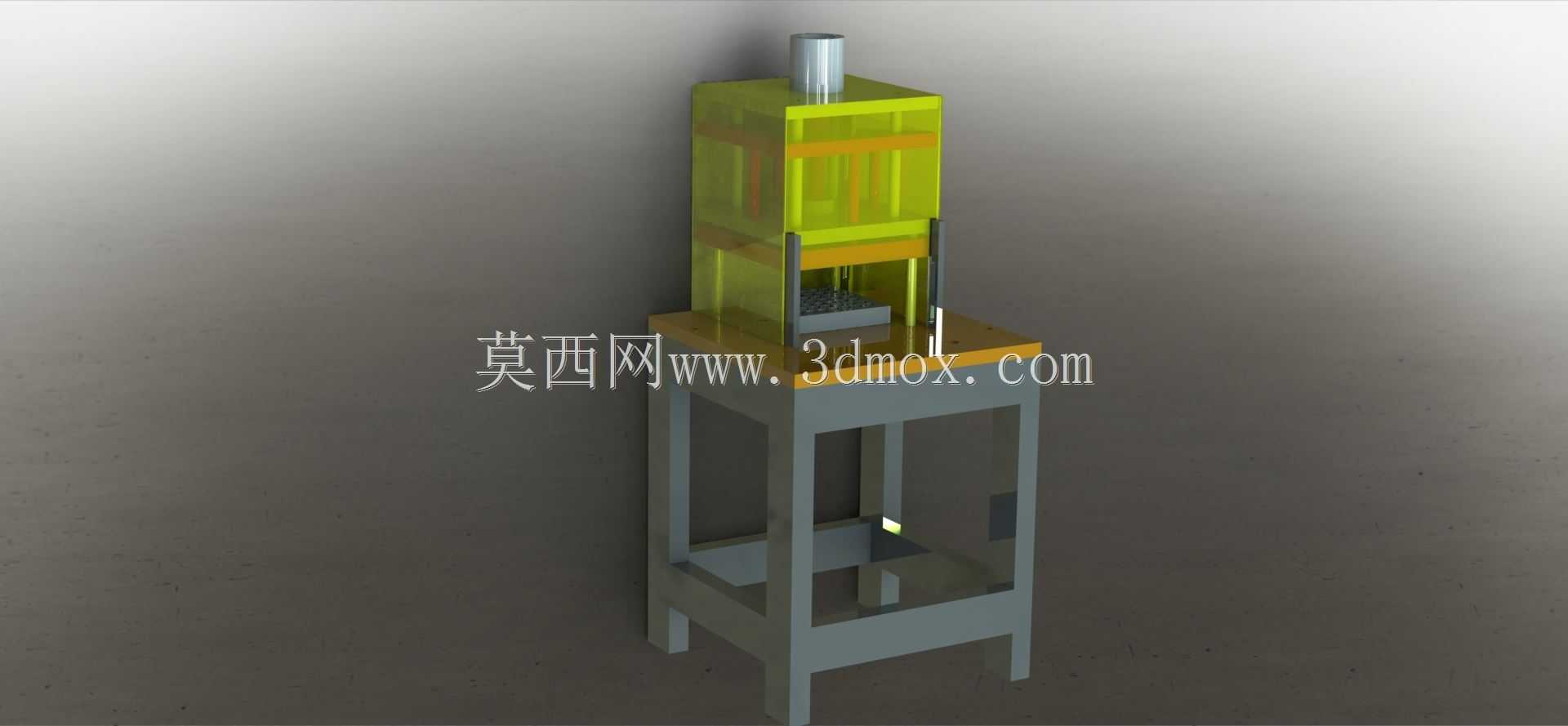

从安装边界来看，整套结构的横向尺寸控制在小型工作台可容纳的范围，不需要占用过大的产线空间，顶部驱动单元的安装接口预留了足够的转接余量，不管是选配大行程油缸还是短行程气缸，都能通过调整导柱上的限位套位置来适配不同的开合模高度。上下模的安装面都做了精加工处理，平面度控制在合理公差范围内，保证压合过程中上下模的平行度，避免压装工件出现压偏、压伤的不良问题。导柱下端与基座的连接采用过盈配合加锁紧螺母的固定方式，避免长期运行后导柱出现松动移位，各活动板与导柱配合的位置预留了润滑脂加注空间，日常维护时只需定期加注润滑脂即可保证动作顺畅，不需要复杂的拆解保养。
