直角式黄铜截止角阀结构设计方案

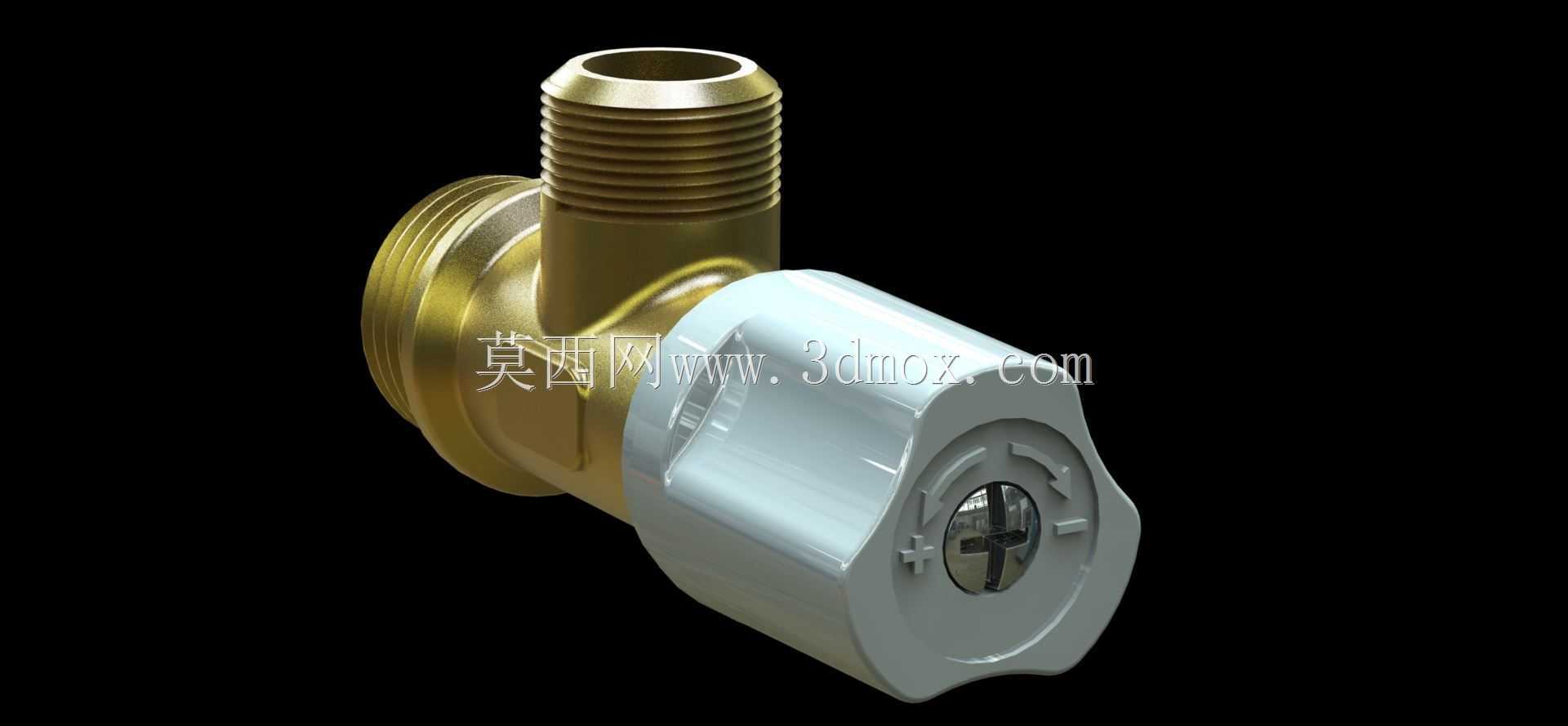

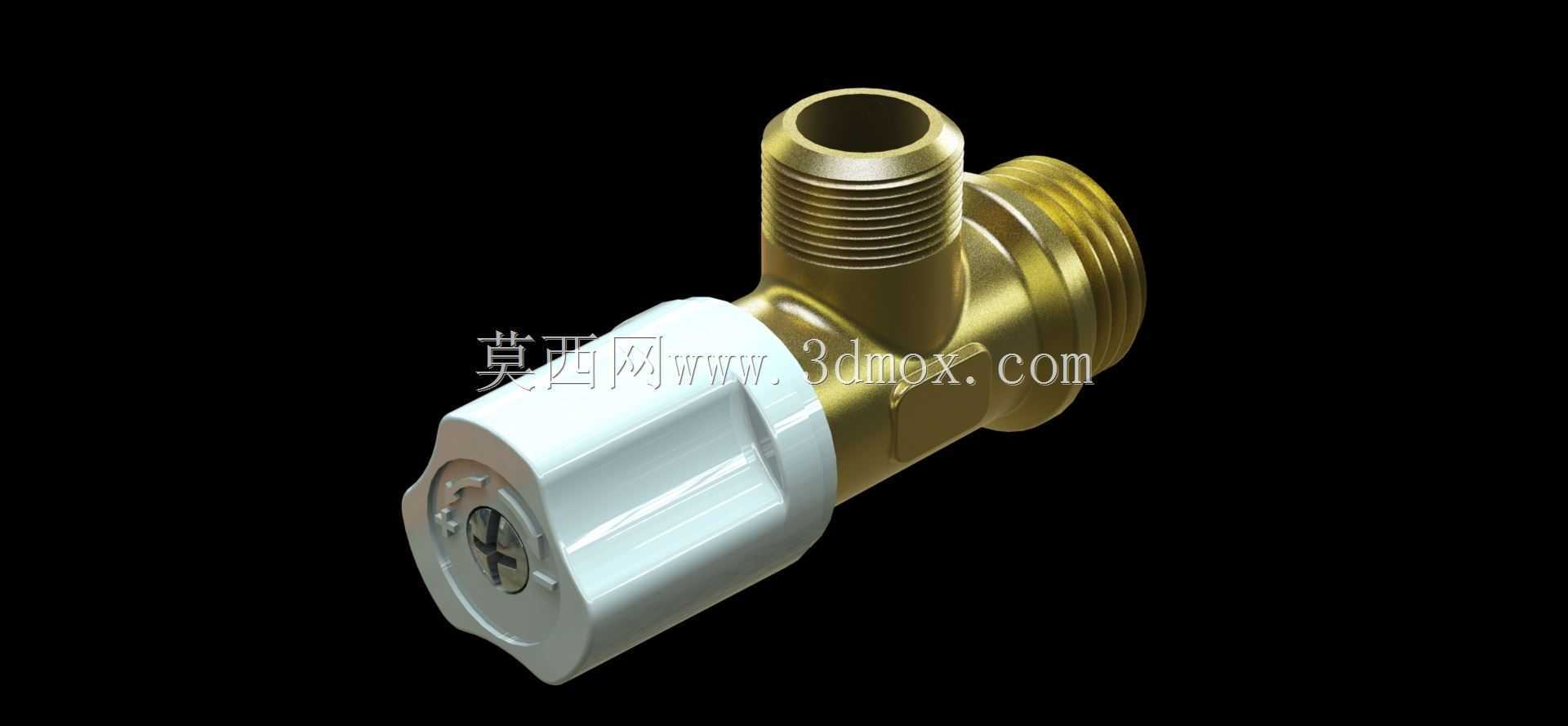

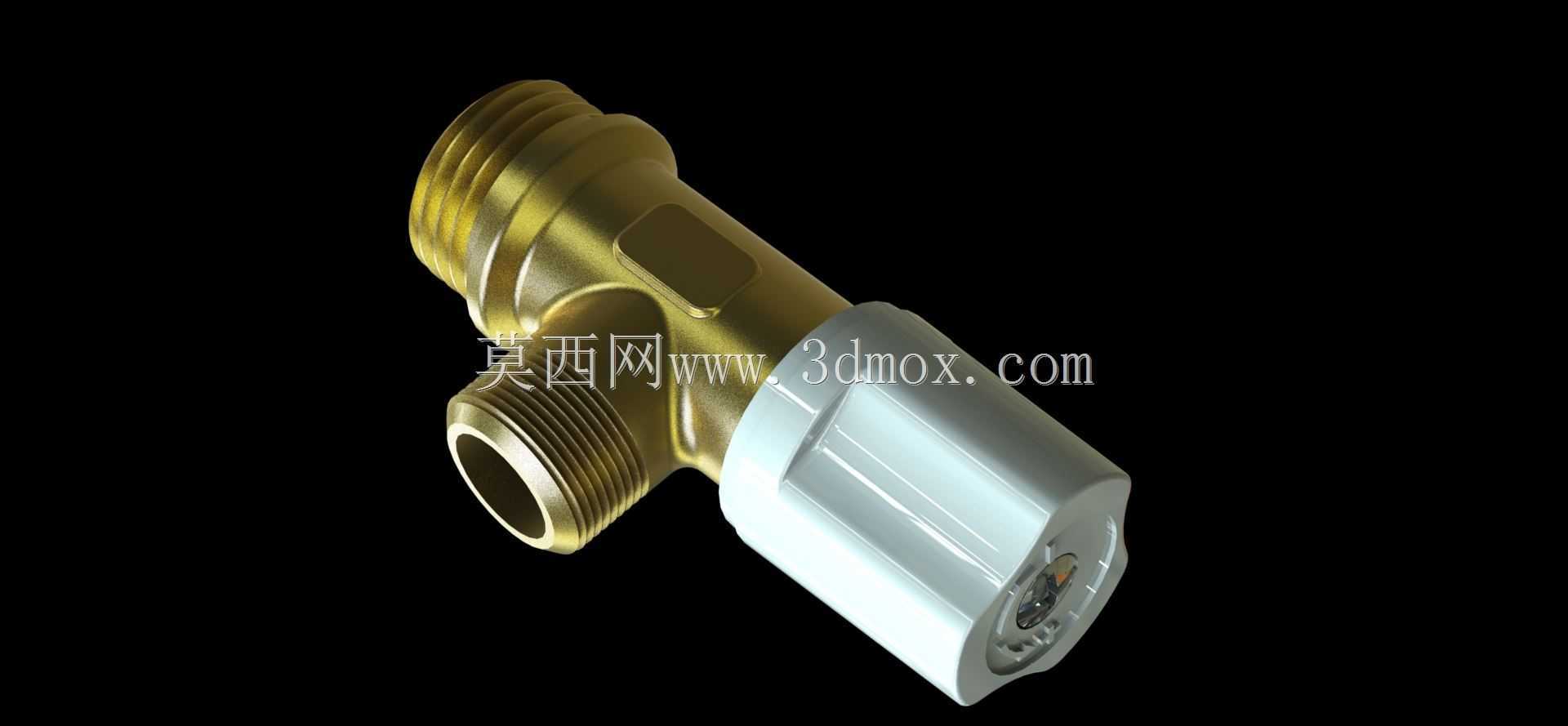

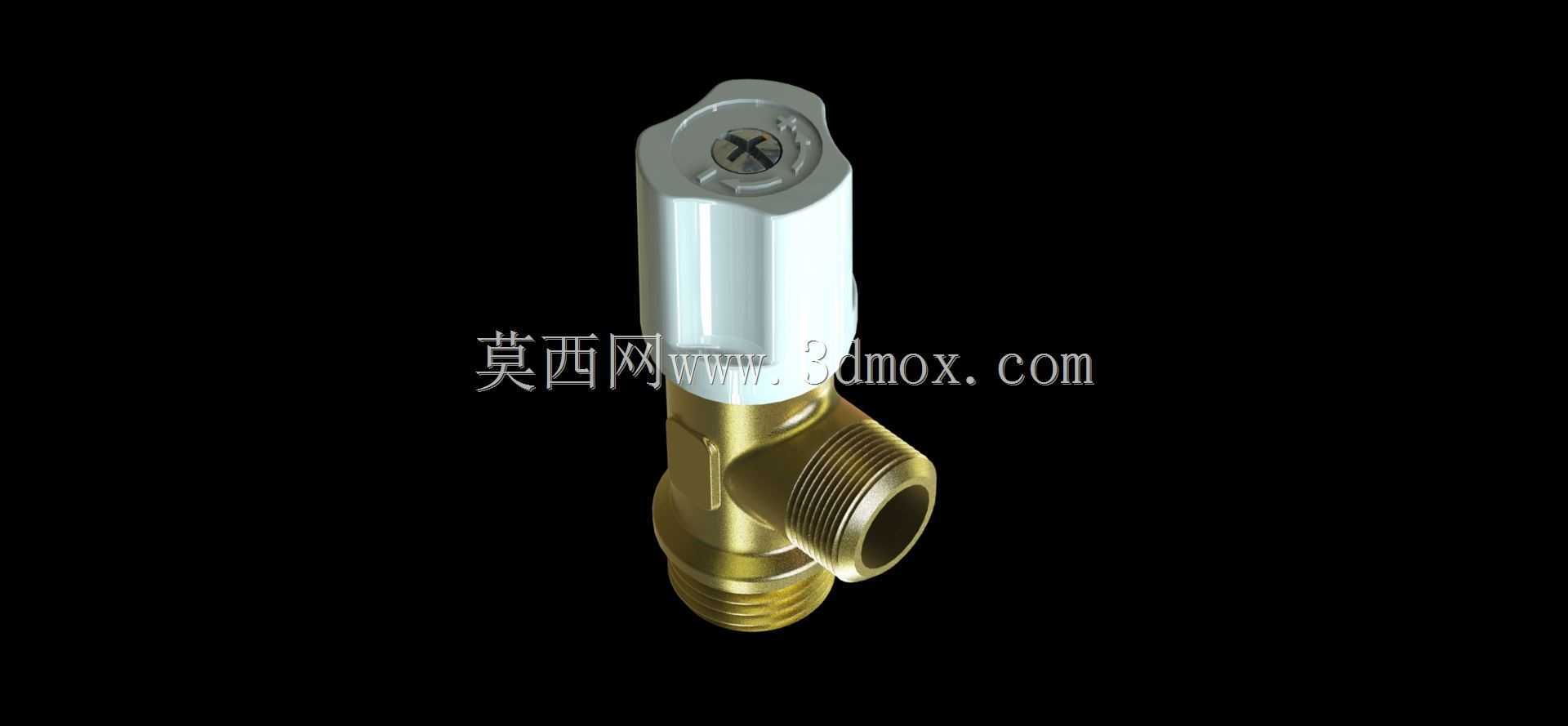

　　日常民用供水、卫浴终端的管路通断控制场景里，角阀是使用频次极高的管路控制元件，这款直角式角阀的结构设计，完全贴合家装厨卫、小型商用供水点位的安装使用需求，区别于直通式截止阀的轴向流道设计，90度转向的流道结构可以直接适配墙面预埋出水接口与终端用水设备的垂直走向连接，无需额外增加弯头转接件，能有效减少管路接头数量，降低预埋管路与终端设备连接段的渗漏风险。从实际安装边界来看，阀体进水端采用标准外螺纹结构，适配国内主流墙面预埋的4分管路内丝接口，螺纹段长度经过优化，既可以满足生料带缠绕后的密封旋合深度要求，也不会因为螺纹过长导致旋入过深顶坏预埋管路的内丝结构；出水端同样采用标准外螺纹设计，可直接对接水龙头、热水器、

　　马桶进水软管的标准内丝接头，整体阀体的转角处做了加厚圆弧过渡，没有应力集中的直角锐边，在管路存在轻微水锤冲击时，加厚的转角位置可以承受更高的瞬时压力，避免长期使用后出现阀体开裂的问题。阀体主体采用黄铜锻压成型的结构设计，相比铸造黄铜阀体，锻压工艺可以让黄铜材质的内部组织更致密，不存在铸造工艺容易产生的砂眼、缩松缺陷，从根源上降低阀体渗漏的概率，阀体表面做了抛光镀镍处理，既可以提升潮湿厨卫环境下的抗腐蚀能力，也能让外露的阀体部分保持整洁的金属质感，适配不同装修风格的厨卫空间。手轮部分采用工程塑料注塑成型，表面做了防滑的凹凸棱边设计，即使手部沾有水渍或者皂液，也能顺畅转动手轮完成开关操作，不会出现打滑的问题；

　　手轮与阀芯的连接结构做了防松设计，长期反复开关也不会出现手轮与阀芯杆打滑空转的情况，阀芯采用陶瓷密封片结构，相比传统的橡胶密封结构，陶瓷密封片的耐磨性能更优异，正常使用工况下可以承受上万次的开关循环而不出现密封失效，同时陶瓷密封片的启闭扭矩更小，不需要施加很大的力就能完成管路的通断操作，老人或者手部力量较小的使用者也能轻松操作。流道设计上，这款角阀的内部流道做了顺滑的圆弧过渡，没有突兀的截面突变，水流经过转角位置时不会产生明显的紊流和异响，在高层住宅供水压力偏高的工况下，也能有效降低水流通过阀体时产生的噪音，避免夜间用水时的水流异响影响休息。安装尺寸方面，整体阀体的轴向长度和径向宽度都做了紧凑化设计，即使是在马桶侧方、

　　台盆下方这种安装空间局促的位置，也能顺利完成安装操作，不会因为阀体体积过大与周边的柜体、墙体产生干涉；手轮的操作空间预留也经过校核，安装完成后手轮与墙面、周边管件的间隙足够手指伸入操作，不需要借助额外的工具就能完成日常的开关操作，在后续需要更换终端用水设备时，也可以直接关闭对应点位的角阀，不需要关闭整个户型的总供水阀，大幅提升后期维护的便捷性。从结构设计的细节来看，阀芯与阀体的连接部位采用了双重密封结构，除了阀芯本身的密封件之外，阀体与阀芯配合的台阶位置还增加了一道密封胶圈，即使在长期使用后阀芯密封出现轻微老化，这道额外的密封结构也能阻止水从阀芯与阀体的配合间隙渗出；进水端的螺纹根部做了退刀槽设计，旋合安装时不会因为螺纹根部的余料导致接口无法旋紧，同时退刀槽位置也可以容纳多余的生料带，避免生料带被挤入流道造成水路堵塞。
