十字滑台结构双轴位移工作台

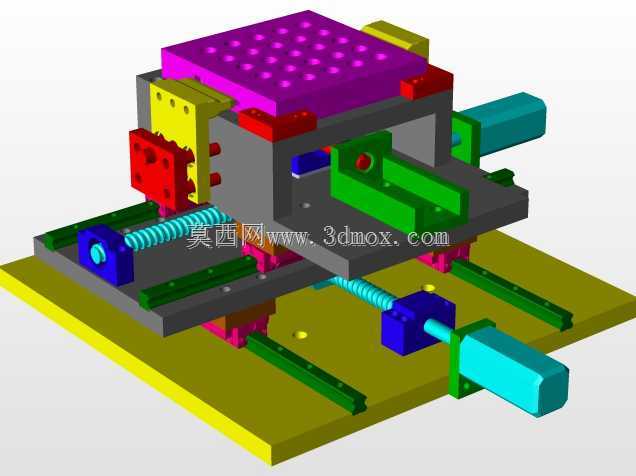

　　该双轴位移工作台采用正交十字滑台布局，可实现水平面内X、Y两个垂直方向的独立直线进给运动，常作为精密加工、检测装配、点胶涂覆、激光加工等设备的核心承载位移单元，为上方搭载的作业执行端提供稳定的二维平面定位支撑。从结构设计逻辑来看，底层安装基板作为整台设备的安装基准，采用整板加工形式，底面预留统一的安装孔位阵列，可直接适配不同规格的设备机架台面安装需求，安装边界可根据实际搭载设备的机架尺寸做同比例缩放调整，常规适配中小型作业场景的版本，整体长宽尺寸控制在400mm至600mm区间，整体高度不超过200mm，不会过多占用设备的垂直方向安装空间。两个轴向的传动均采用滚珠丝杠搭配直线导轨的组合形式，丝杠两端采用支撑座固定，消除轴向窜动间隙，

　　导轨副选用高刚性的滚动直线导轨，可承受垂直方向的载荷以及运动过程中的倾覆力矩，保证运动过程的平稳性，避免滑台移动时出现卡顿、偏摆的问题。每个轴向的驱动端预留了标准的电机安装接口，可适配伺服电机或者步进电机的直连安装，也可根据成本需求搭配同步轮减速结构，满足不同进给速度、定位精度的使用场景。上层承载平台表面加工有密集的矩阵式安装螺纹孔，可直接通过螺栓固定各类工装夹具、作业机头，无需额外加工转接板，大幅缩短现场工装调试的周期。滑台的运动行程可根据实际使用需求调整丝杠与导轨的长度，常规版本单轴行程覆盖100mm至300mm区间，可满足绝大多数中小型二维作业的位移需求。在结构细节设计上，两个轴向的滑台均设置了行程限位块，

　　可在滑台移动至极限位置时提供硬限位保护，避免超程导致的丝杠、导轨或者驱动电机损坏，同时限位块位置可根据实际需要的行程范围灵活调整，适配不同的作业幅面要求。滑台的各运动部件之间均设计有防尘防护结构，可阻挡加工过程中产生的切屑、粉尘进入导轨与丝杠的传动接触面，降低传动副的磨损速度，延长设备的维护周期。从实际使用场景来看，这类双轴工作台既可以单独作为二维位移平台使用，搭配手动微调旋钮实现手动定位作业，也可搭配数控系统实现自动进给，完成预设轨迹的自动化作业，在小型数控铣床、平面检测设备、自动点胶机、丝网印刷设备中都有广泛应用。设计过程中对各部件的安装公差做了严格匹配，导轨安装面与丝杠安装面的平行度、两个轴向的垂直度公差均控制在0.

　　02mm以内，保证运动过程中的定位精度与重复定位精度满足精密作业的要求，同时各零部件均采用模块化设计，导轨、丝杠、支撑座等标准件均可直接选用市面通用规格，降低后期的备件更换与维护成本。上层滑台与下层滑台之间采用高刚性的连接结构，可承受最大50kg的垂直载荷，满足多数中小型作业机头与工装的搭载需求，不会因为载荷过大出现滑台变形、精度下降的问题。
