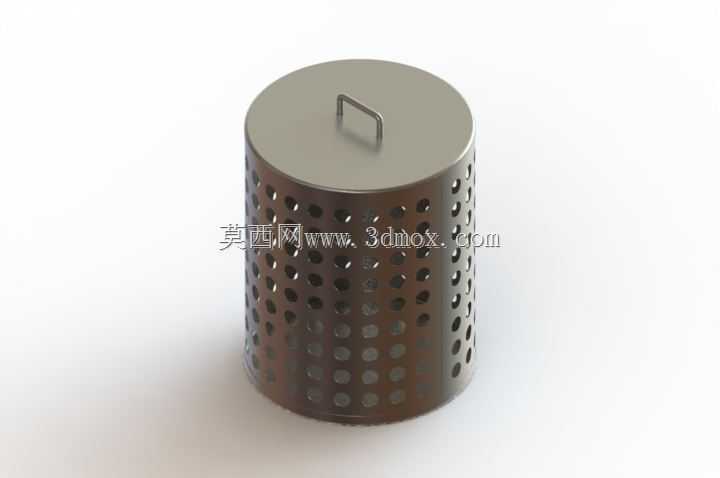

带提手冲孔圆柱金属板锅结构

　　这款带提手的冲孔圆柱金属板锅，在食品加工预处理、小型物料浸提、实训教学钣金实操场景中都有很典型的应用。日常生产里，这类构件常作为物料沥干、蒸煮过滤的承载件使用，筒身密布的冲孔是核心功能结构，孔径排布经过受力校核，既保证液体、气流能够顺利穿透筒体完成沥水、透气或者蒸汽循环，又能保证承托的固态物料不会从孔位漏出，同时冲孔结构还能大幅降低整体构件的重量，减少金属材料的用量，兼顾功能实现与成本控制。

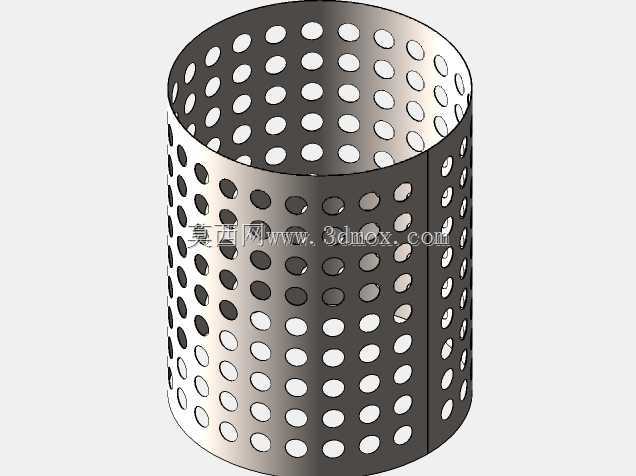

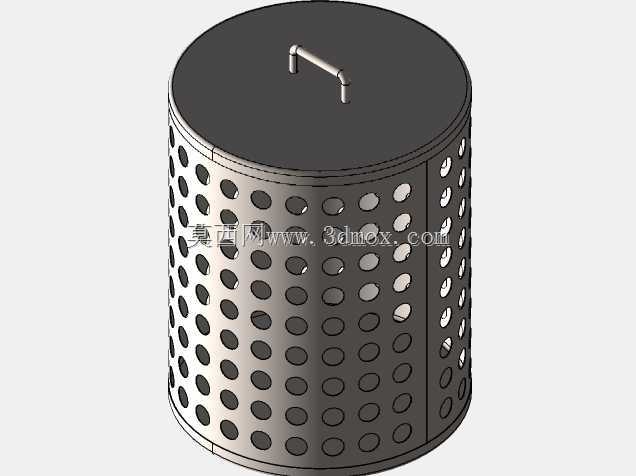

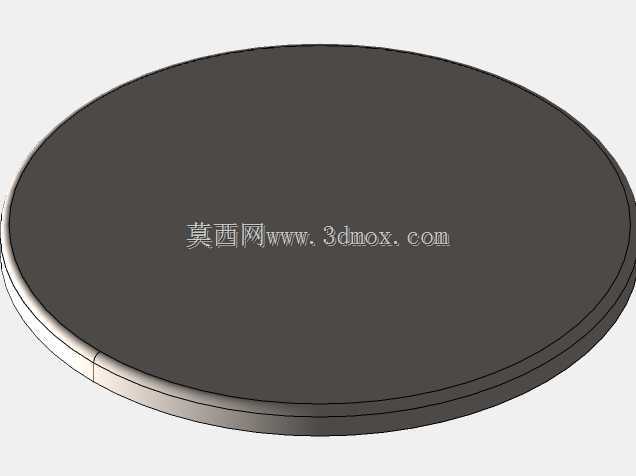

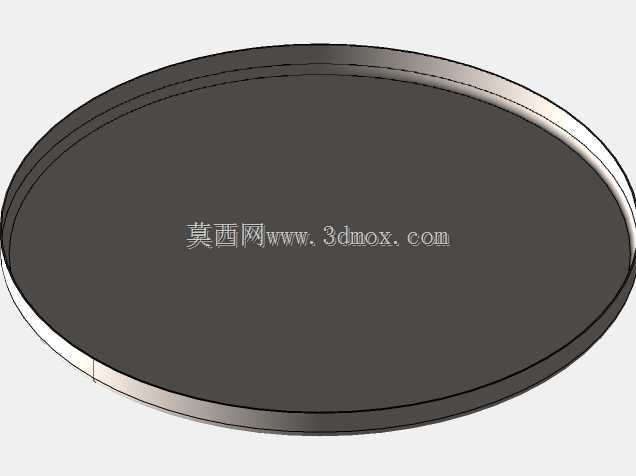

　　从设计思路来看，整体采用直筒圆柱构型，首先是因为圆柱结构的周向受力均匀，钣金折弯卷圆成型的工艺性好，不需要复杂的多道折弯拼接，仅需将裁切好的带孔金属板卷圆后做纵缝焊接即可完成筒体成型，生产工序少，成型后的尺寸一致性容易控制。筒体顶部配置的平盖，边缘做了微卷边处理，刚好可以扣合在筒体的上口卷边位置，不需要额外配置卡扣结构就能实现稳定盖合，避免搬运过程中盖体滑落；盖顶居中设置的U型提手，采用同材质金属板折弯成型，两端通过点焊固定在盖面，提手的握持宽度预留了足够的操作空间，即便佩戴隔热劳保手套也能顺利握持提起盖体，提手的折弯圆角做了钝化处理，不会割伤操作人员手部。

　　尺寸设计上，筒体的高度与直径比例控制在1.2:1左右，这个比例下，筒体放置的稳定性较好，重心偏低，即便盛装物料达到额定容积的80%，也不会轻易出现侧翻风险；筒身的冲孔采用正三角形排布，孔间距控制在孔径的1.5倍，这个排布密度既保证了通透率满足沥液、通气的需求，又不会因为孔距过小导致筒身结构刚度不足，在承受常规盛装载荷时不会出现筒身鼓胀变形的问题。筒体底部做了微收边的平底结构，底部平面度控制在较高精度，放置在常规操作台、支架上时能够保持平稳，不会出现放置晃动的情况，底部边缘同样做了卷边钝化处理，避免锋利的板材切口划伤接触面或者操作人员。

　　安装与使用边界方面，这款构件不需要额外的固定安装结构，可直接放置在配套的支架、加热底座或者槽体内部使用，筒体的外径尺寸与常规的小型加热圈、沥干槽内径匹配，替换适配性强。如果用于蒸煮场景，筒身的冲孔可以让蒸汽充分穿透内部盛装的物料，加热均匀性远高于无孔的实心容器；如果用于物料清洗沥干，冲孔可以让清洗后的水分快速流出，缩短沥干等待时间；在钣金实训教学场景中，这个构件涵盖了钣金裁切、冲孔、卷圆、焊接、折弯、卷边钝化等多道典型钣金工序，能够让学员完整掌握圆柱类钣金构件的全流程制作要点，理解不同工序的参数控制对最终成品成型质量、结构强度的影响。

　　细节结构处理上，所有的板材接缝位置都做了打磨平滑处理，没有突出的焊瘤或者毛刺，避免藏污纳垢，也方便使用后的清洁维护，符合食品接触类器具的卫生要求；整体金属板材的厚度选择兼顾了刚度与重量，不会因为板材过薄导致盛装高温物料时出现变形，也不会因为板材过厚导致整体重量过大，增加操作人员的搬运负担。盖体与筒体的配合间隙控制在1mm以内，既可以轻松取放盖体，又不会因为间隙过大导致热量或者物料碎屑从缝隙溢出，实际使用过程中的操作流畅度较好。
