乘用车后侧车门结构三维数模

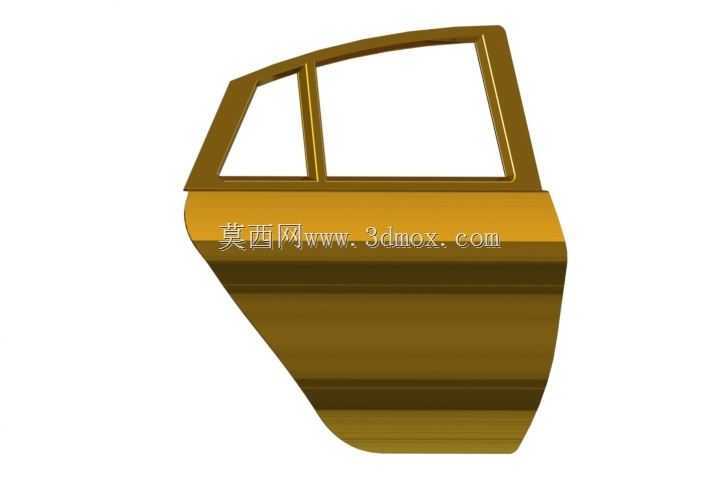

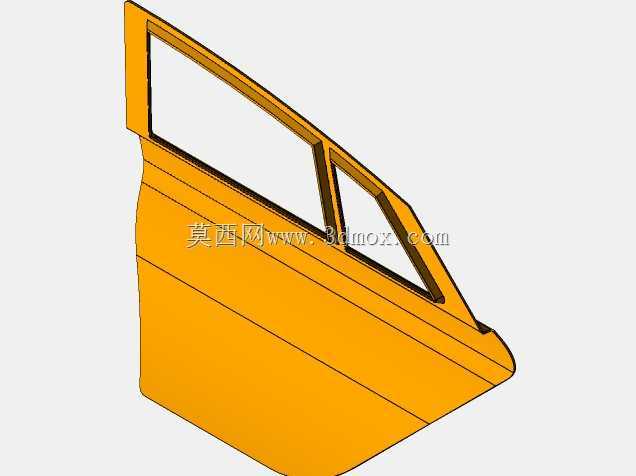

　　日常做车身结构方案评审时，后侧车门的数模是白车身匹配阶段绕不开的核心部件，这个模型还原了常规家用轿车后侧门的基础外轮廓与窗框分块结构，能直接用于前期总布置的间隙校核工作。从实际装车场景来看，后侧车门需要兼顾乘员上下车的通过性、玻璃升降的运动空间、侧碰时的结构强度，同时还要和侧围外板、B柱、C柱、门槛梁形成均匀的匹配间隙，常规设计时间隙公差一般控制在±0.5mm范围内，避免装车后出现开关卡滞、风噪泄漏的问题。这个数模的外形轮廓按照常规A级车后侧门的比例构建，整体呈上窄下宽的楔形，窗框区域做了固定小三角窗与升降玻璃的分块设计，这种分块方式能有效加大后侧门的玻璃采光面积，同时降低玻璃升降器的悬臂长度，减少玻璃升降过程中的抖动量。

　　设计思路上，外板的型面曲率充分考虑了冲压成型的工艺性，主型面的拉延深度控制在合理区间，避免冲压过程中出现开裂、起皱的缺陷，腰线位置的棱线做了合理的圆角过渡，既保留了车身的造型线条感，又不会因为圆角过小导致冲压模具磨损过快。从安装边界来看，模型预留了铰链安装面的位置，上下铰链的间距按照常规车门的布置要求设定，保证车门开关时的转动轴线精度，同时门锁安装位、玻璃导槽安装位、内外饰板的安装卡扣点位都在数模上做了对应预留，能直接对接后续的详细结构设计。在实际工程应用中，这类车门数模还需要配合密封条的压缩量校核，一般车门一圈的密封条压缩量控制在3-5mm，才能保证整车的防水、隔音性能，同时车门内板的加强筋布置需要对应侧碰防撞杆的安装位置，

　　防撞杆一般采用高强度钢管或者热成型钢板，在侧碰时能有效抵御外部侵入，保护乘员舱的生存空间。很多新手工程师在做车门建模时容易忽略玻璃曲面和导槽的匹配关系，这个数模的玻璃曲面按照双曲面构建，和窗框导槽的走向完全一致，能避免后续玻璃升降时出现卡滞、异响的问题。另外车门下部的型面做了内收的角度，能减少车辆行驶过程中车轮带起的泥水飞溅到车门侧面，降低脏污附着的概率。在总布置阶段，用这个数模可以快速校核后排乘员上下车的头部空间、肩部空间，确保车门开启到最大角度时，乘员进出不会碰到门框边缘，同时还要校核车门开启时和前车门、翼子板的间隙，避免开门时出现磕碰掉漆的问题。从制造端的角度看，这个数模的外板分模线位置设置合理，

　　冲压方向的选择能保证外板所有型面都能一次拉延成型，不需要额外的侧整形工序，能有效降低模具的制造成本，同时内板的焊接边宽度控制在12-15mm，满足点焊工艺的操作空间要求，焊装夹具的定位点也对应设置在车门的主基准面上，保证焊装过程中的尺寸精度。做NVH分析时，这个数模的结构可以直接导入仿真软件，分析车门的模态频率，一般要求车门的一阶模态高于35Hz，避免车辆行驶过程中出现共振异响，同时还要配合阻尼片的布置位置，优化车门的振动噪声特性。很多时候在做改款车型的设计时，只需要调整车门外板的造型型面，保留车门的安装边界、铰链位置、锁点位，就能快速实现新老车型的零部件通用，大幅降低开发成本和周期，这个数模的安装接口完全按照通用化的设计思路构建，能适配同平台多款车型的改款需求。
