台式计算机钣金开关电源外壳结构

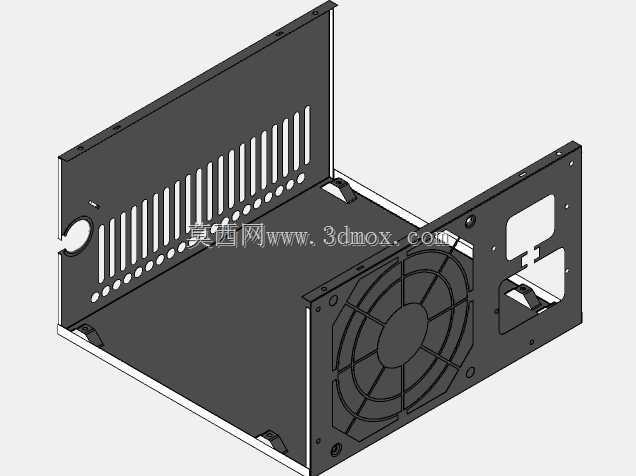

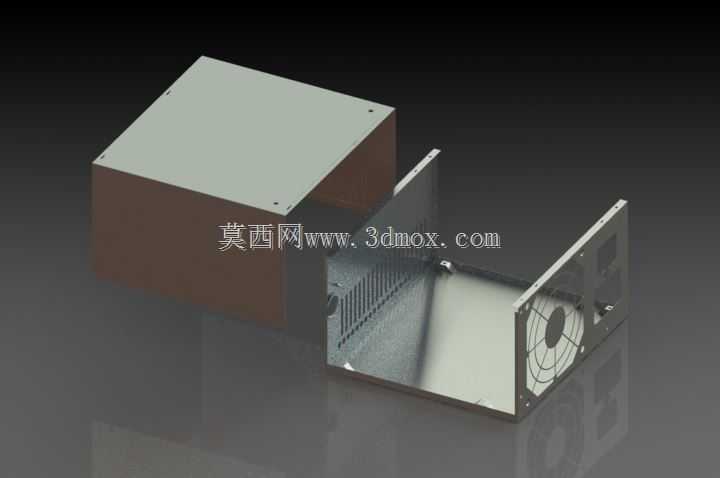

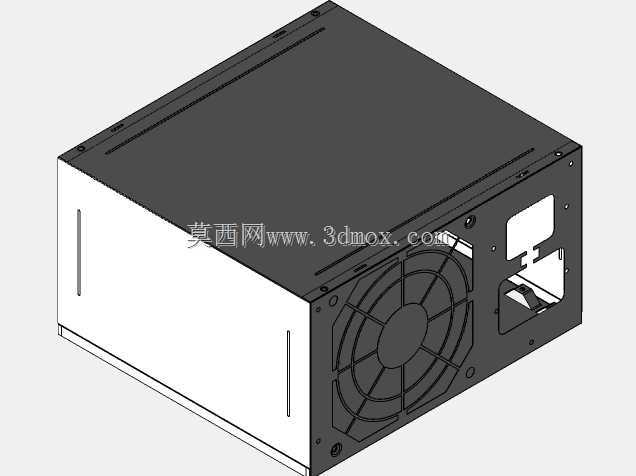

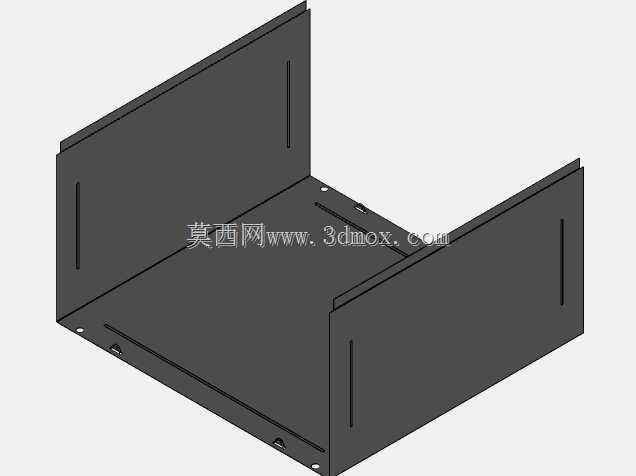

　　日常接触的台式计算机供电核心单元，其钣金壳体的设计直接决定了电源内部元件的防护等级、散热效率与整机安装适配性，这套钣金结构完全遵循标准ATX电源的安装边界做设计，长宽高尺寸严格匹配通用台式机箱的电源仓位预留空间，安装孔位完全对齐机箱电源位的标准固定点位，不需要额外做转接件就能直接完成装配，适配绝大多数市售台式机箱的安装需求。从结构功能来看，这套壳体采用拆分式钣金折弯拼接设计，上盖、侧围与带风扇安装位的后板分别独立加工后通过卡扣与螺丝完成组合，装配流程简单，后期维护拆解时不需要破坏整体结构就能直接打开上盖更换内部元件。后板位置预留了标准风扇安装网孔，孔位间距匹配常规12cm散热风扇的固定点位，网孔采用冲压成型的格栅结构，

　　既保证通风面积满足内部功率元件的散热需求，又能阻挡外部大尺寸异物进入壳体内部触碰带电元件，同时格栅的翻边结构还能提升后板的整体结构强度，避免钣金件受外力挤压出现变形。壳体侧围位置做了密集的通风散热槽，这些槽位的排布完全对应内部PCB板上发热元件的安装位置，比如主变压器、整流桥、功率管这些高热元件的对应区域都加大了开槽密度，配合后板的散热风扇形成定向风道，冷空气从侧围槽位进入壳体内部，带走元件表面热量后从风扇位排出，能有效降低内部工作温度，提升电源长期运行的稳定性。在钣金设计的细节处理上，所有折弯边都做了压边处理，边缘没有裸露的锋利切口，避免装配和维护过程中划伤操作人员，同时折弯处的圆角处理也能减少钣金加工过程中的应力集中，

　　降低壳体受冲击时出现开裂的风险。壳体内部预留了PCB板的固定柱位，柱位高度经过精确计算，保证PCB板安装后与壳体上下盖之间预留足够的安全绝缘距离，避免元件引脚与金属壳体接触造成短路风险，同时固定柱的位置完全避开PCB板上的走线与元件布局，不会出现安装干涉的问题。从实际应用场景来看，这类钣金电源壳体不仅适用于常规台式计算机，还能适配小型服务器、工业控制计算机、嵌入式工控设备的内置供电单元使用，只要安装空间匹配标准ATX电源尺寸，都可以直接套用这套壳体结构做内部电路适配。设计过程中优先考虑了钣金加工的工艺可行性，所有折弯角度都采用常规90度折弯，不需要特殊折弯模具就能完成加工，壳体上的所有开孔都采用冲压工艺一次成型，

　　不需要后续二次钻孔加工，能有效降低批量生产的加工成本，同时拼接结构的公差配合经过反复调整，各部件组装后缝隙均匀，不会出现错位、翘边的问题，整体外观平整度符合消费级电子产品的外观要求。另外壳体表面的处理预留了喷塑工艺的余量，加工完成后可以根据需求做不同颜色的防静电喷塑处理，既能提升壳体的防锈耐腐蚀能力，也能避免金属表面积累静电对内部电路造成干扰。在安装边界的设计上，壳体伸出的接线端位置完全匹配机箱电源仓位的出线开口尺寸，AC输入接口、输出线束的引出位置都做了绝缘护套的安装卡槽，避免线束与钣金切口摩擦造成绝缘层破损，同时接口位置的加强筋结构能提升接口的固定强度，多次插拔电源线也不会出现接口松动移位的问题。
