哈斯同轴百分表安装固定支座结构

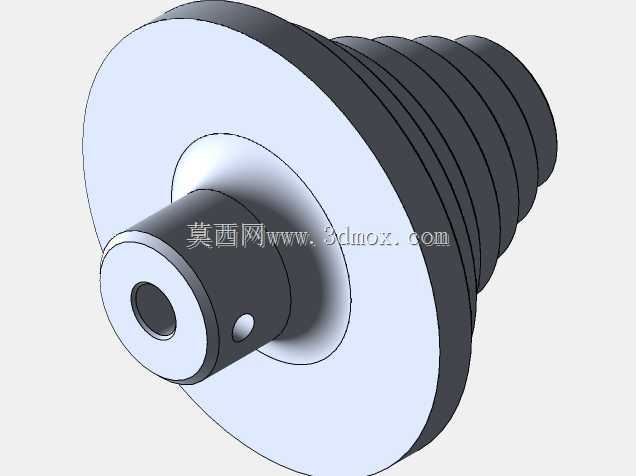

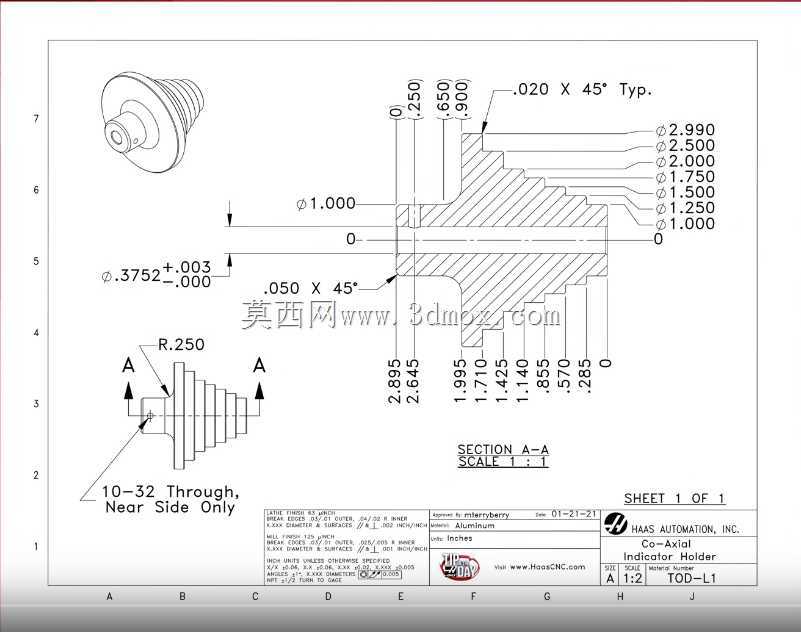

　　这款同轴固定支座是机加工检测环节常用的定位连接件，主要适配机床上的百分表安装需求，用于加工过程中工件同轴度、圆跳动等形位公差的检测作业，在数控加工、普通车床调校、工装夹具校准场景中都能见到这类零件的身影。从结构设计来看，零件采用阶梯轴式的同轴布局，主体为回转体结构，最大外圆直径控制在2.990英寸范围内，轴向总长度不超过3英寸，整体结构紧凑，不会占用过多的机床安装空间。零件左端设计有直径1.000英寸的定位轴段，该轴段作为安装基准，与设备安装位的基准孔配合，保证自身安装后的同轴度误差控制在极小范围内，避免因安装偏差影响检测精度。靠近左端的位置设计有R.250的圆弧过渡结构，既可以减少轴肩位置的应力集中，提升零件的结构强度，

　　也能避免安装时锐边刮伤操作人员或配合零件表面。零件中心贯穿设计有直径0.375英寸的通孔，孔的公差带控制在+0.003/0英寸范围内，用于穿装百分表的测杆，保证测杆可以在孔内顺畅滑动，同时不会出现过大的径向间隙，避免检测时测杆晃动带来的读数误差。通孔左端设计有0.050×45°的倒角，方便百分表测杆的穿入装配，减少装配时的卡滞问题。零件右端采用多级阶梯轴结构，从根部到端面依次设置不同直径的轴段，各轴段的直径公差均控制在千分英寸级别，对应不同规格的百分表夹持套或者检测辅件的安装需求，无需额外加工适配结构就可以兼容多种检测配件的安装。右端最外侧的轴端设计有0.020×45°的典型倒角，去除端面锐边的同时，也方便配套配件的套装导向。

　　在零件靠近左端的位置，设计有10-32规格的螺纹孔，该螺纹孔为单侧通孔结构，仅在近侧加工，用于安装紧定螺钉，穿入中心孔的百分表测杆调整到合适位置后，拧入该位置的紧定螺钉即可固定测杆位置，保证检测过程中测杆不会出现轴向窜动，确保检测数据的稳定性。从截面结构来看，零件的各阶梯轴段之间均采用直角轴肩过渡，轴肩端面作为安装限位面，与配套配件的端面贴合，保证配件安装后的轴向位置精度，各轴肩的位置尺寸公差同样控制在千分英寸级别，确保配件安装后的轴向位置偏差不会影响检测基准的准确性。零件的外形采用锥台过渡的流线型结构，从左端定位轴段向右端阶梯轴段平滑过渡，没有突兀的结构凸起，既减少了零件整体的重量，也避免了结构死角位置积存切削液、铁屑等杂物，

　　日常维护清理更加方便。在实际使用过程中，这款支座通过左端的定位轴段插入机床主轴或者工装的基准孔内，依靠轴孔配合保证自身与主轴的同轴度，之后将百分表测杆穿入中心通孔，调整测头伸出长度至合适检测位置后，拧入侧面的紧定螺钉固定测杆，转动主轴即可检测工件或者夹具的径向跳动、同轴度误差，也可以将支座固定在刀架位置，移动刀架检测工件的轴向端面跳动。设计时充分考虑了机加工现场的使用环境，零件整体采用铝合金材质加工，重量轻且不易锈蚀，长期在有切削液的车间环境中使用也不会出现锈死的问题，各配合面的公差设置经过实际验证，既保证了装配的顺畅性，也不会因为间隙过大影响检测精度。安装时需要注意，左端定位轴段与基准孔的配合需要清理干净配合面的铁屑与杂物，避免杂质垫在配合面之间导致支座安装偏斜，进而影响检测数据的准确性；紧定螺钉固定测杆时不需要过度拧紧，避免夹伤百分表测杆的光滑表面，导致测杆滑动卡滞。
