碳纤维材质方程式赛车外壳结构设计

　　在场地竞速赛车的研发流程中，车体外壳的设计直接关联整车空气动力学表现、整备质量控制以及碰撞安全冗余，这套碳纤维材质的方程式赛车外壳结构，核心服务于入门级方程式赛事的原型验证阶段，可作为模具开发的基准参照，为后续量产碳纤维壳体的铺层设计、成型工艺提供三维数模支撑。从实际赛事应用场景来看，这类外壳主要适配1000cc排量级别的方程式赛车，多用于俱乐部级场地竞速赛、大学生方程式赛事的原型车搭建，区别于顶级F1赛事的高精度空气动力学套件，这套外壳更侧重基础气动外形的验证与模具开发的便利性，不需要过度复杂的曲面分型，能够降低小批量试制阶段的开模成本与成型难度。从功能特性层面分析，这套外壳作为赛车最外层的覆盖件，首先承担梳理整车气流的作用，

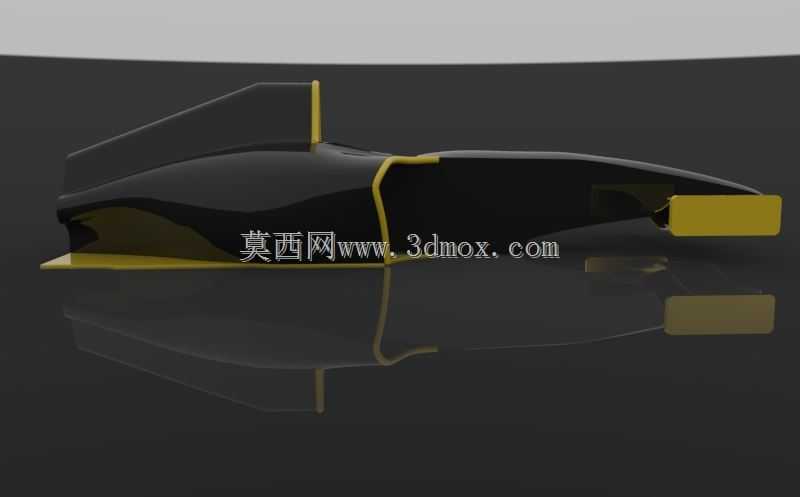

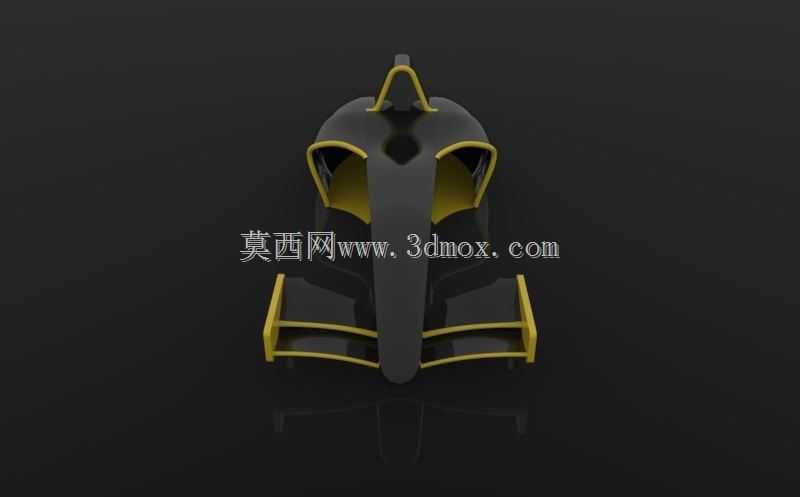

　　前部的鼻锥结构采用逐渐收窄的楔形设计，能够将正面来流有序拆分，一部分气流导向车底扩散器区域形成下压力，另一部分气流顺着侧箱导流结构导向后轮与散热区域，减少行进过程中的紊流阻力；侧部的黄色导流翼片并非装饰结构，而是对应前轮尾流的疏导路径，能够避免前轮转动带出的乱流直接冲击侧箱与尾部结构，降低气动阻力的同时，提升高速行进过程中的车身稳定性。外壳的主体结构采用一体化的座舱包覆设计，能够将驾驶舱周边的车架结构完全覆盖，避免外露的金属管件在碰撞过程中直接与外部障碍物接触，同时碳纤维材质本身的高比强度特性，能够在壳体厚度控制在1.5-2mm区间时，依然满足侧面碰撞的强度要求，相比传统玻璃钢材质外壳，重量可降低40%左右，

　　对于对整备质量极其敏感的方程式赛车而言，每一克的减重都能转化为加速性能与制动性能的提升。在设计思路层面，这套数模采用了反向工程适配的设计逻辑，没有追求极致的曲面光滑度与细节精度，而是保留了足够的工艺余量，方便后续在模具开发过程中进行铺层补偿与公差调整；外壳的安装边界完全对应钢管车架的安装点位，在鼻锥后部、侧箱下缘、尾部安装点位置都预留了对应的安装平面与过孔位置，不需要在后续试制过程中额外进行点位配做，能够大幅缩短原型车的装配周期。从外形尺寸与安装边界来看，这套外壳整体长度适配2600mm轴距的方程式钢管车架，前部鼻锥宽度控制在450mm，能够避开前悬摇臂的运动行程，不会在转向过程中与前轮、悬挂部件发生运动干涉；侧箱部位的最大宽度为1400mm，对应车架两侧的散热器安装空间，外壳内侧预留了30mm的间隙，能够满足散热气流的通过需求，同时避免外壳与高温散热器直接接触导致的树脂基体老化；尾部的收窄结构末端宽度为300mm，能够完全容纳尾部的传动机构与尾翼安装基座，外壳下缘距离地面的最小间隙为50mm，符合常规场地赛事的离地间隙要求，不会在常规路肩行驶过程中发生剐蹭。在实际的试制流程中，基于这套数模开发的模具，可以采用预浸料热压罐成型工艺，也可以采用真空辅助树脂传递模塑工艺进行小批量生产，数模的分型面设置在侧箱下缘与鼻锥底部的位置，分型线平直无复杂曲面倒扣，能够降低模具的加工难度与脱模难度，不需要额外设计复杂的抽芯结构，

　　适合小型赛车研发团队的试制条件。另外，外壳的座舱开口位置完全对应赛事安全规则要求的尺寸，能够容纳标准尺寸的赛车座椅与六点式安全带结构，开口边缘预留了10mm的翻边结构，既可以提升外壳开口处的结构强度，也方便安装座舱密封胶条与头部保护装置的固定件。在空气动力学细节的处理上，这套外壳没有设置过于复杂的气动附件，而是将基础的气动外形做到了流畅过渡，所有曲面的衔接处都采用了大圆角过渡，避免气流在曲面突变位置发生分离，对于入门级赛事的车速区间（最高时速180km/h）而言，这种设计的气动效率已经能够满足赛事需求，同时不会因为过于复杂的翼片结构增加外壳的损坏概率，毕竟在入门级赛事中，车辆之间的近距离接触与轻微剐蹭较为频繁，结构简单、韧性足够的外壳反而具备更高的实用性，不需要因为小的剐蹭就整体更换外壳，能够降低车队的参赛成本。
