三针IDE莫仕公头电源连接器件结构设计

　　在台式计算机内置硬件供电、老旧工业工控板卡外设供电、早期磁盘驱动器供电的场景里，这类三针规格的IDE莫仕公头连接器是十分常见的互联部件，它承担着直流电源从供电端到负载端的电流传输作用，相比常规四针的同系列接口，这款三针结构去掉了一路冗余的供电引脚，适配仅需单电压供电的小型外设使用场景，能在紧凑的板端空间里减少不必要的接口占用。从实际使用的角度看，这类连接器的公头端需要和设备端的母座实现可靠插拔，插合后要保证接触件之间的导通电阻足够小，避免大电流通过时出现异常发热，同时外壳的绝缘材质要满足常规电子设备的阻燃、耐温要求，在设备长期运行的温升环境下不会出现形变、脆化问题。设计这款连接结构的时候，首先要匹配标准莫仕IDE接口的插合公差，

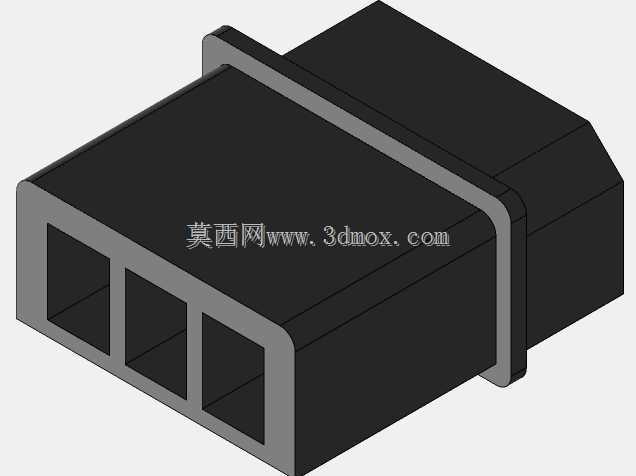

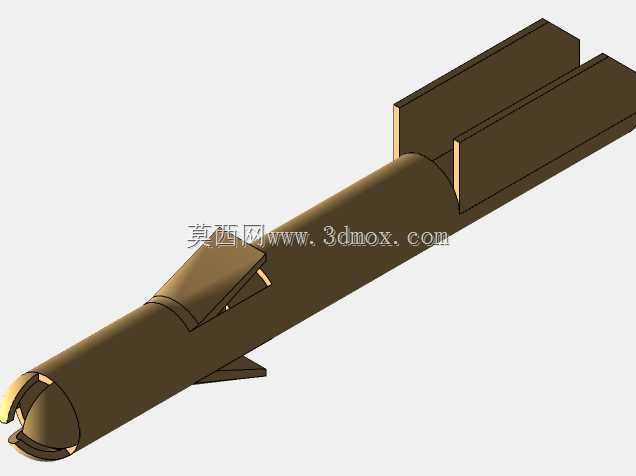

　　公头的插合端面轮廓要和母座的内腔尺寸形成间隙配合，既不能因为尺寸过紧导致插拔力过大，给现场装配、后期维护更换带来不便，也不能因为间隙过大造成插合后松脱，在设备受振动的工况下出现接触不良、供电中断的问题。接口内部的三个接触腔呈等距并排排布，每个腔体的内壁要设置导向筋位，在公头插入母座的过程中引导母座内的导电插针顺畅进入接触件的夹持区域，避免插针偏斜顶坏腔体结构或者接触件。接触件的夹持部位采用弹性结构设计，插针插入后依靠金属自身的弹性形变产生足够的正压力，保证长期使用过程中接触可靠，不会因为金属疲劳导致夹持力下降。外壳部分采用带安装法兰的结构，法兰边的厚度和安装孔位的位置要适配设备面板的安装尺寸，安装后法兰面和设备面板贴合，

　　能对接口起到固定支撑作用，避免插拔过程中接口受力后和内部的导线焊点出现脱开、虚接的问题。接口尾部的出线位置要做圆滑过渡处理，避免导线弯折时被外壳的锐边割破绝缘层，造成短路隐患。从安装边界来看，这款公头连接器的插合方向上要预留足够的插拔操作空间，方便操作人员徒手完成插拔动作，法兰周边要留出固定件的安装操作空间，不能和周边的其他元器件、结构件产生干涉。接口的外形轮廓做了倒角处理，在插合过程中能起到自动对中的作用，即使公头和母座存在小范围的位置偏差，也能顺着倒角滑入正确的插合位置，降低现场装配的对位难度。外壳的绝缘材质选用常规的工程塑料，具备足够的结构强度，在正常插拔受力的情况下不会出现开裂、破损，同时表面的粗糙度要满足模具成型的要求，

　　成型后不会出现飞边、毛刺，避免飞边落入接触腔内部影响导电接触性能。在实际选型应用中，这类三针接口常用来给小型散热风扇、小型传感器模块、定制化的工控扩展板供电，相比四针的标准接口，它的体积更小，在空间紧张的小型设备内部能更灵活地布置，同时保留了莫仕连接器连接可靠、成本适中、货源充足的优势，适合小批量设备生产以及老旧设备的维修替换使用。建模过程中要重点关注插合面的尺寸公差、接触腔的位置度、法兰安装孔的同轴度，这些尺寸直接影响连接器的实际装配和使用性能，不能出现超差，否则会导致插合困难、安装错位等问题。另外，接触件的位置要和腔体保持同轴，避免出现偏斜，导致插针插入时无法和接触件可靠接触。外壳的壁厚要保持均匀，避免注塑成型过程中出现缩痕、翘曲等成型缺陷，影响最终的装配精度。
