台钳式活塞环压缩安装专用工装结构

　　在发动机整机装配、售后维修拆解复装的作业场景中，活塞环的安装始终是影响装配效率与密封可靠性的关键工序——徒手安装活塞环极易出现环体翘曲、开口错位甚至断裂的问题，一旦活塞环在装入气缸过程中出现弹开刮伤缸壁的情况，会直接导致气缸密封性能下降，后续出现烧机油、缸压不足等连锁故障。这款活塞压缩夹正是针对这一作业痛点设计的专用工装，区别于传统的抱箍式活塞环压缩器，它采用台钳式固定结构，可直接夹持在工作台边缘完成作业，无需操作人员全程手持施力，能大幅降低长时间装配作业的劳动强度。

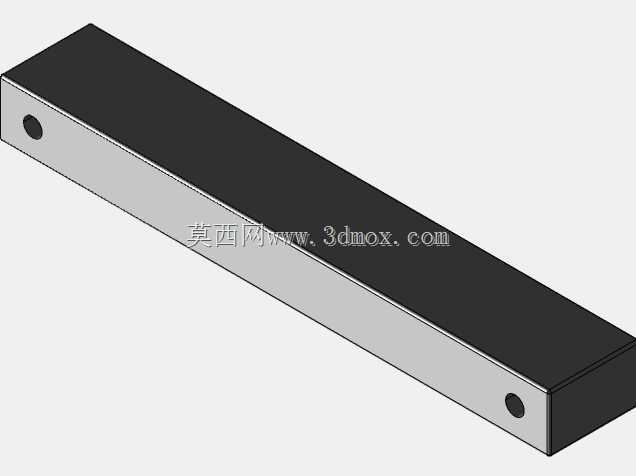

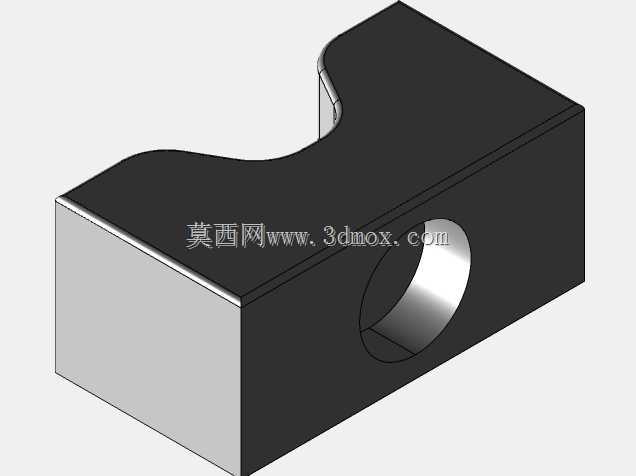

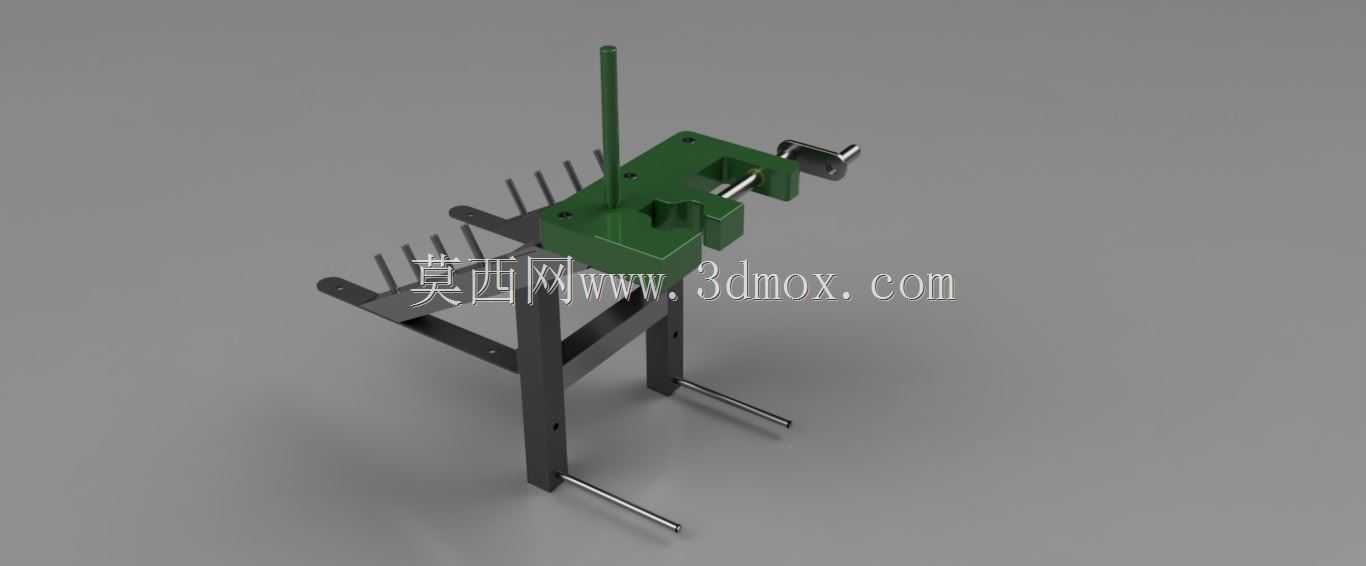

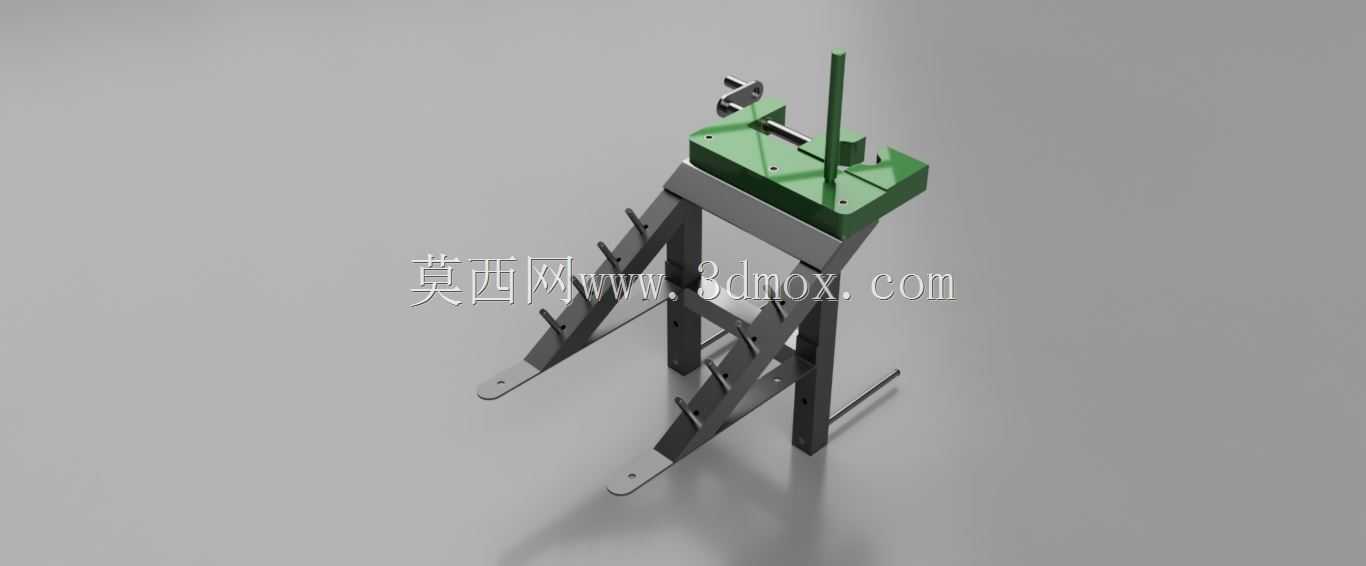

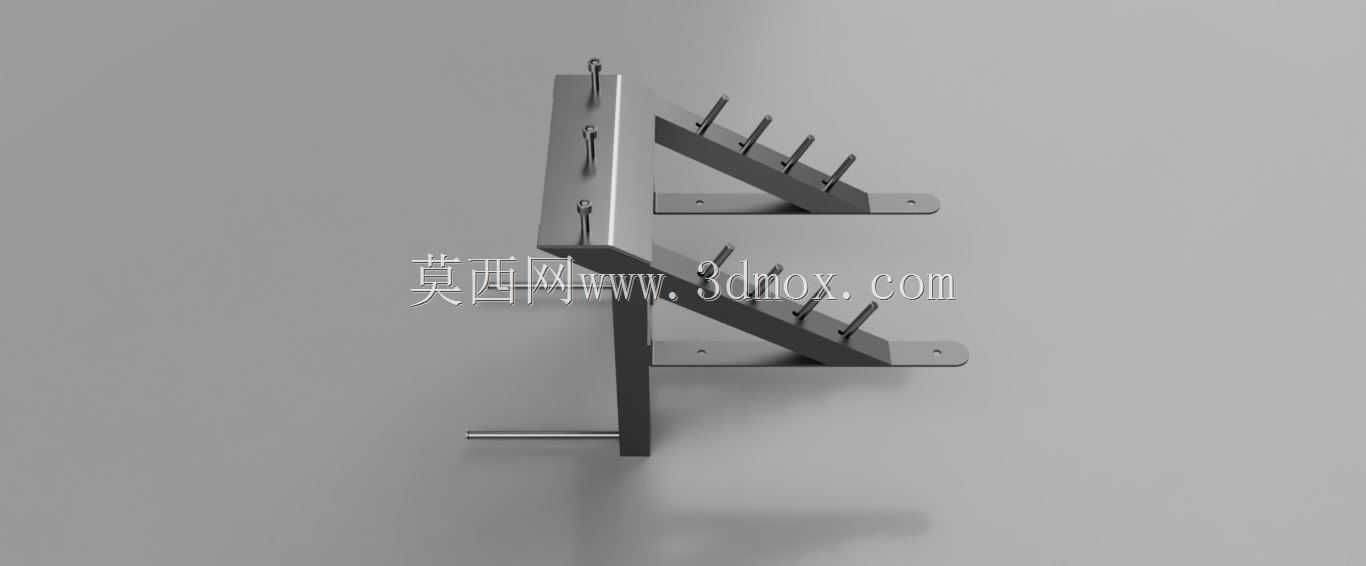

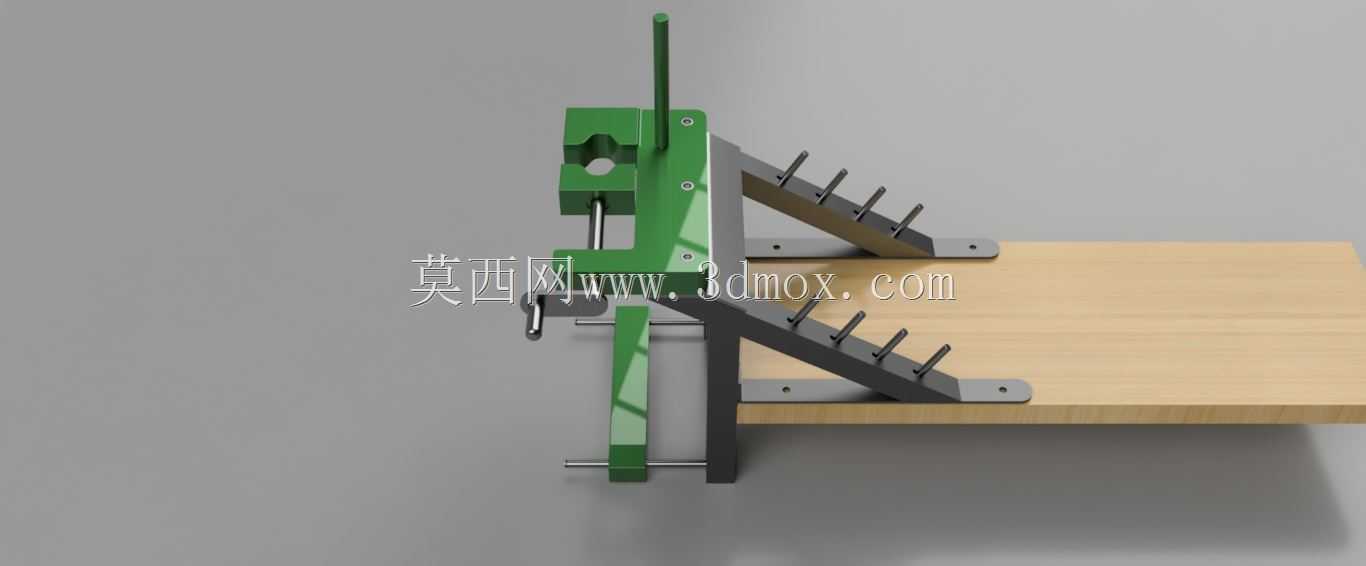

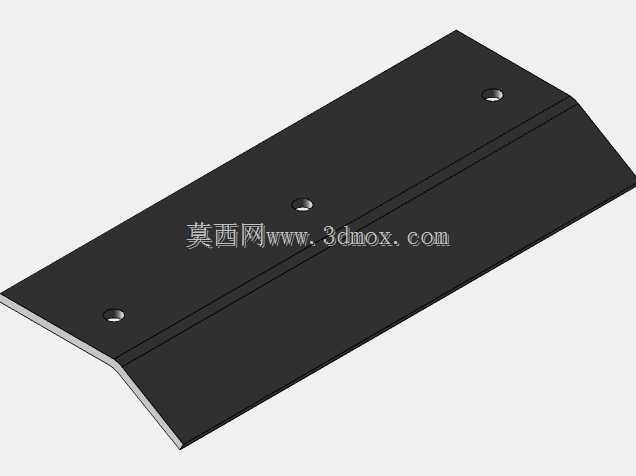

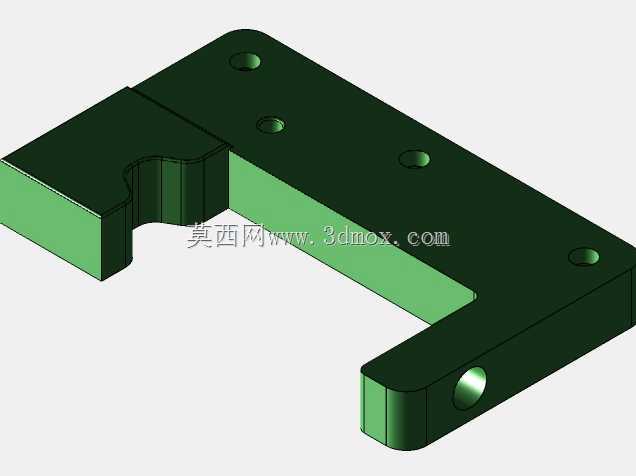

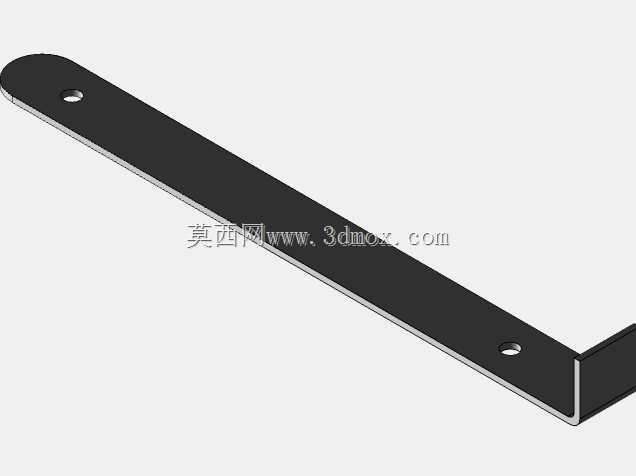

　　从功能特性来看，该工装通过双侧可调的压紧结构实现对活塞环的均匀周向施压，作业时将带活塞环的活塞置于工装夹持区间内，旋动侧方的压紧螺杆，即可带动绿色的压紧块逐步贴合活塞环外壁，将多道活塞环同步压入活塞的环槽内，整个施压过程受力均匀，不会出现传统抱箍式工具易出现的局部压力过大导致活塞环变形的问题。工装的支撑结构采用三角加强筋设计，底部设置两个带安装孔的固定支脚，可通过螺栓快速固定在木质或金属工作台的边缘，支脚的安装孔位间距适配多数维修台、装配工位的台面孔距，固定后工装的悬臂长度控制在150mm以内，作业时活塞的放置空间充足，不会与工作台面产生干涉。

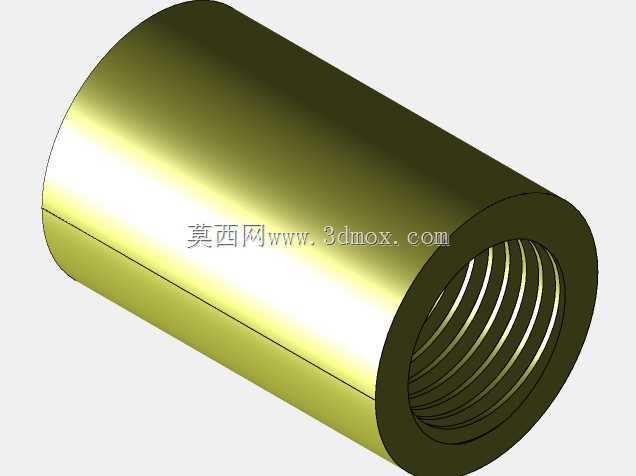

　　设计思路上，这款工装充分考虑了不同规格活塞的适配性，压紧块的行程范围覆盖了常见的乘用车、小型工程机械发动机的活塞直径区间，压紧螺杆采用梯形螺纹设计，具备自锁特性，施压到位后无需额外锁止机构即可保持压紧状态，方便操作人员腾出手来调整活塞角度、对准气缸套入口完成推入装配。工装的接触部位做了圆角钝化处理，压紧块与活塞环接触的工作面粗糙度控制在Ra1.6以下，不会刮伤活塞环的镀铬表层，也不会在活塞铝制外壁留下压痕。

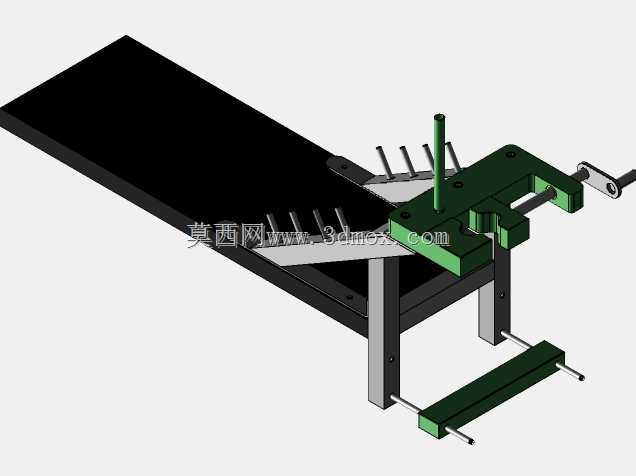

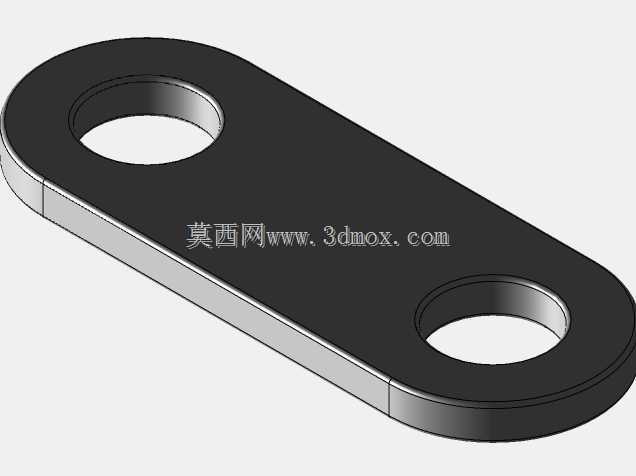

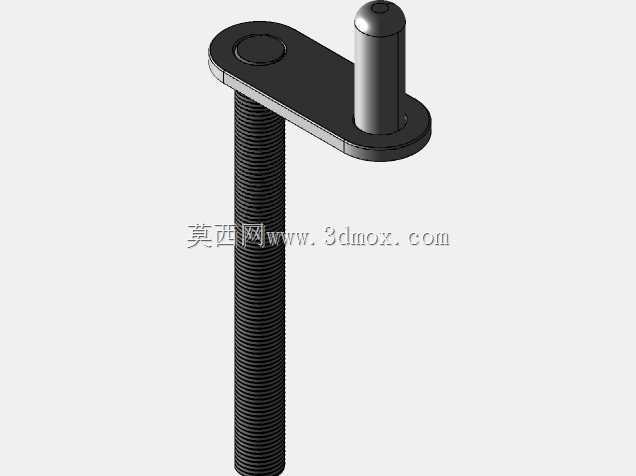

　　从安装边界来看，工装整体固定后占用工作台面的宽度不超过200mm，垂直方向的操作高度距离台面120mm，符合人工站立作业的操作高度区间，侧方的操作手柄长度设置为120mm，操作人员单手即可完成施压、松开的操作，无需借助额外的加力杆。支撑臂上设置的多组定位销结构，可根据活塞的长度调整支撑位置，避免活塞在压紧过程中出现倾斜，保证活塞环被压缩后与活塞轴线保持垂直，推入气缸时不会出现卡滞。区别于手持式压缩工具，这款台装式工装可适配批量装配作业的需求，在小型发动机修配厂、组装工位上，可固定在工位旁持续使用，压紧力的一致性更好，能有效降低不同操作人员作业的手法差异带来的装配质量波动，减少活塞环装配不当导致的返修率。在实际作业过程中，操作人员只需将活塞连带预装的活塞环放入工装的夹持位，缓慢旋紧手柄确认所有活塞环都完全压入环槽后，即可直接将活塞对准气缸端面平稳推入，整个过程无需反复调整抱箍位置，单组活塞的装配时间可缩短近40%，同时也避免了徒手操作时活塞环弹开划伤操作人员的安全隐患。工装的主体结构采用型钢焊接加工后做表面喷塑处理，压紧螺杆采用45号钢调质处理，长期使用不会出现螺纹滑牙、结构变形的问题，日常维护仅需定期在螺纹部位涂抹少量润滑脂即可，无需复杂的保养流程。
