适配3D打印的方形卡扣锁紧连接结构

　　日常做小型快拆结构设计时，经常会遇到需要无紧固件快速拼接的场景，尤其是面向3D打印工艺做结构开发时，传统的螺丝连接、胶粘连接要么需要额外配件，要么拆装不可逆，很难满足快速迭代、反复拆装的使用需求，这套方形卡锁结构就是针对这类场景开发的无辅助件锁紧方案。

　　从实际应用场景来看，这类结构可以直接用在小型3D打印设备的外壳快拆面板、模块化教具的拼接单元、桌面级定制工装的快换组件、创客项目的功能模块连接上，不需要额外预埋螺母或者加装金属卡扣，打印完成后去除支撑就能直接使用，对于小批量定制、原型验证阶段的结构开发来说，能省去大量的后处理和配件采购环节。

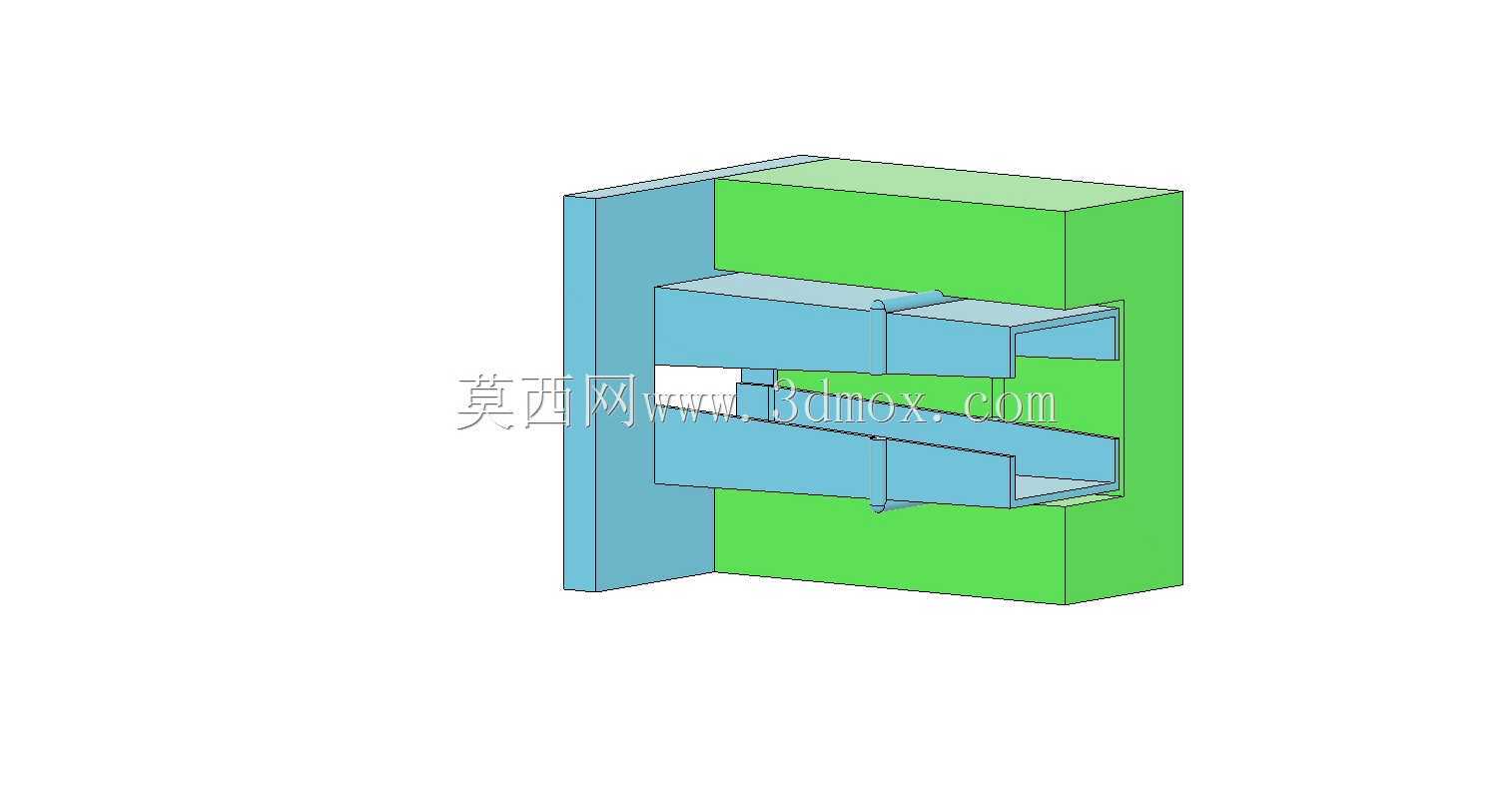

　　结构的核心功能是实现两个方形腔体构件的轴向插入锁紧，插入过程中，公端的弹性卡爪会顺着母端内壁的导向斜面发生弹性形变，当卡爪行进到母端的卡槽位置时，弹性形变恢复，卡爪嵌入卡槽完成轴向限位，此时两个构件无法直接沿插入方向脱开，需要按压卡爪的外露解锁位才能让卡爪脱离卡槽，实现拆分，整个插拔过程不需要旋转，直插直锁，操作路径短，适合狭小空间内的盲操作装配。

　　设计思路上完全贴合FDM3D打印的工艺特性，所有结构的壁厚都控制在1.5mm到2.5mm之间，既保证了卡爪的弹性形变余量，不会因为壁厚过大导致卡爪刚度过大难以按压解锁，也避免了壁厚过薄导致打印件强度不足、多次插拔后出现断裂的问题。整个结构没有设计小于45度的悬空面，所有悬空位置都自带45度以上的自支撑角度，打印时不需要额外添加支撑材料，打印完成后只需要去除底面的 raft 就能直接装配，不会因为支撑残留导致卡滞、配合间隙异常的问题。公端和母端的配合间隙预留了0.2mm的打印公差余量，适配绝大多数桌面级FDM打印机的常规打印精度，不需要针对不同设备做额外的尺寸缩放，直接切片打印就能获得合适的配合松紧度。

　　外形尺寸上，整个锁紧结构的外轮廓为规整的方形截面，外部没有突出的解锁按键或者额外结构，母端的外框可以直接嵌入到对应的安装腔体内部，安装边界只需要预留和母端外轮廓匹配的方形沉孔即可，不需要额外设计定位柱或者螺丝孔位，母端和安装腔体之间可以通过过盈配合或者少量胶粘固定，公端则直接和需要连接的功能构件做成一体化结构，减少装配环节。卡爪的解锁位设置在结构的侧面，按压行程控制在2mm以内，只需要很小的按压力度就能完成解锁，不会出现需要用很大力气才能拆开的情况，同时卡爪的锁紧面设计了10度的止退倾角，在受到轴向拉力时，卡爪会受到指向卡槽内部的分力，拉力越大锁紧越牢靠，不会因为受外力震动出现意外松脱的情况。

　　实际使用中，这套结构可以承受50N左右的轴向拉力，足够满足小型外壳、模块化教具、轻型工装的连接强度需求，如果需要更高的锁紧强度，只需要在现有结构基础上对称增加卡爪的数量，或者适当调整卡爪的壁厚，就能在不改变整体安装尺寸的前提下提升锁紧力。结构的导向段做了15度的导入倒角，装配时即使两个构件存在少量的位置偏差，也能顺着倒角顺利插入，不需要精准对位就能完成装配，对于没有装配经验的使用者也很友好。另外整个结构的所有棱边都做了R0.5的圆角处理，既避免了3D打印过程中出现尖角翘边的问题，也能防止装配使用过程中尖锐边角划伤操作人员，细节处理完全符合工程应用的实际要求。
