卡马拉德塞古里达标准防护锁止构件

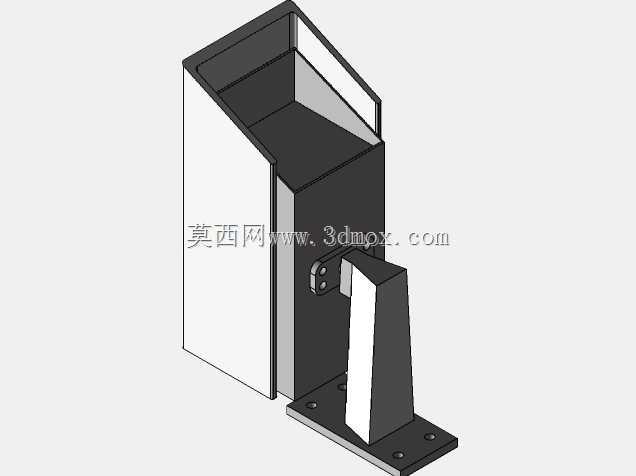

　　在工业设备的安全防护体系搭建中，这类锁止构件是设备操作侧防护结构的核心配套部件，主要应用在需要频繁开合检修的设备防护门、安全围挡开合端，承担防护门闭合后的锁止定位功能，避免设备运行过程中防护门意外开启引发安全隐患，同时也能在设备检修时通过锁止结构的解锁操作，快速打开防护区域，兼顾运行安全与检修便捷性。从结构设计来看，该构件采用钣金折弯拼焊的主体框架搭配独立安装支座的组合形式，主体的盒状折弯结构一方面为内部锁止联动部件提供封闭的安装空间，避免车间内的切削碎屑、粉尘、切削液进入锁体内部造成卡滞，另一方面盒体的折边结构做了外翻压边处理，没有裸露的锐边，能避免操作人员开合防护门时被钣金切口划伤，符合工业设备的安全设计规范。

　　设计过程中优先考虑了安装适配性，底部的安装支座采用带沉头孔的平板折弯结构，沉头孔的孔径适配常用的内六角圆柱头螺钉规格，安装时螺钉头可以完全沉入沉孔内，不会突出支座表面造成剐蹭，支座与主体盒体的连接位置设置了三角加强筋，能承受防护门开合过程中的反复冲击载荷，避免长期使用后连接位置出现焊缝开裂或者结构变形。主体盒体的侧面预留了锁舌的伸出让位口，锁舌采用L型折弯结构，锁合时伸出卡入防护门框对应的卡槽内，解锁时随内部联动机构收回盒体内部，锁舌的工作行程经过匹配测算，既保证锁合时的卡入深度足够，不会因为设备运行振动出现脱锁，也避免行程过大造成解锁时卡滞。从安装边界来看，该构件整体为立式安装结构，安装时需要保证支座底面与安装基准面完全贴合，

　　安装面的平面度公差需要控制在0.2mm以内，避免安装后主体盒体出现倾斜，导致锁舌与门框卡槽对位偏差。主体盒体的后侧与安装立面之间预留了3mm的间隙，方便安装时调整位置，也能避免安装面的凸起焊缝与盒体产生干涉。锁舌的伸出高度距离安装基准面的尺寸经过标准化匹配，适配市面上多数工业安全防护门的门框卡槽高度，不需要额外对门框进行二次加工即可直接配套使用。在实际应用场景中，这类构件常配套在自动化生产线的安全围挡、机床设备的侧开检修门、仓储设备的防护栏开合位置，相比普通的民用门锁，其结构强度更高，能承受工业场景下的频繁开合操作与振动冲击，钣金材质的表面处理可以根据使用场景选择喷塑或者镀锌，在有切削液、潮湿的加工车间内采用镀锌处理能提升防锈能力，

　　在常规装配车间内采用喷塑处理可以匹配设备的整体外观色调。设计时还考虑了内部机构的维护便捷性，盒体的顶部采用可拆卸的盖板结构，通过两颗螺钉固定，当内部锁止机构出现卡滞或者弹簧失效时，不需要将整个构件从安装面上拆下，只需要打开顶部盖板即可完成内部零件的更换与维护，大幅降低后期的维护工作量。锁舌与内部联动件的连接采用销轴铰接的方式，销轴端部做了防脱处理，长期往复动作也不会出现销轴脱出的问题，铰接位置的配合间隙控制在合理范围，既保证动作灵活，也不会因为间隙过大造成锁舌晃动。
