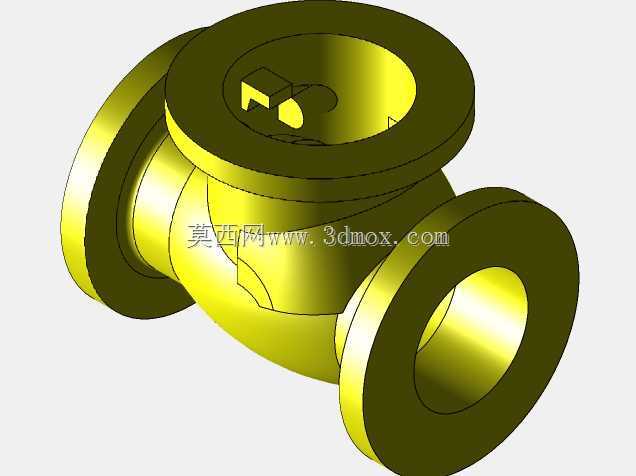

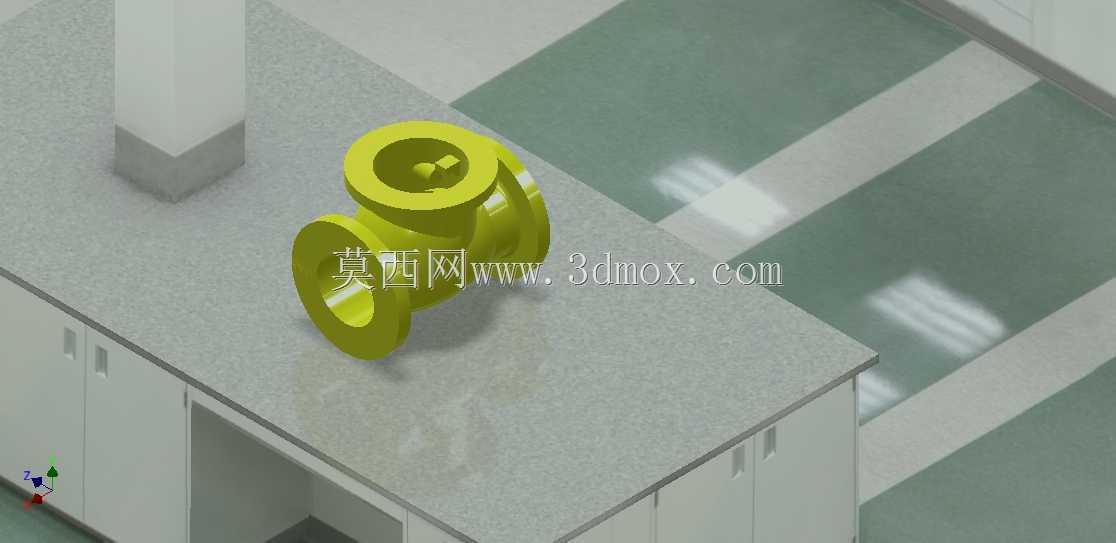

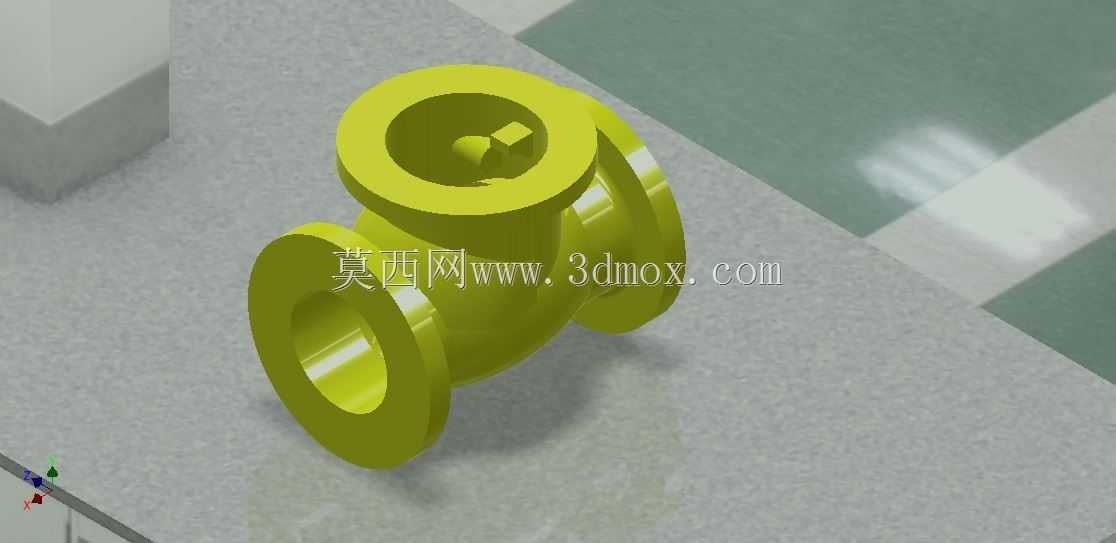

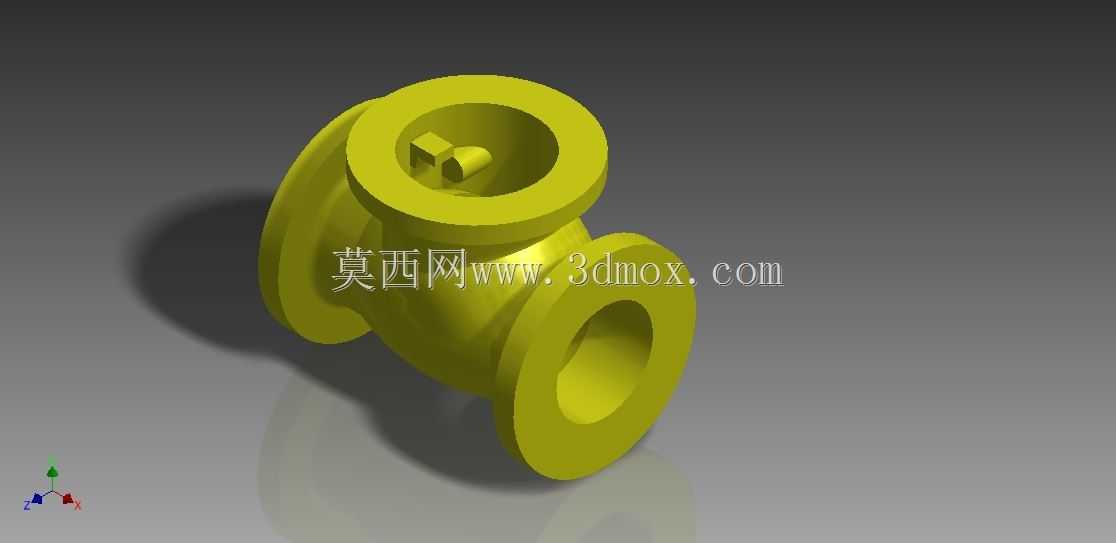

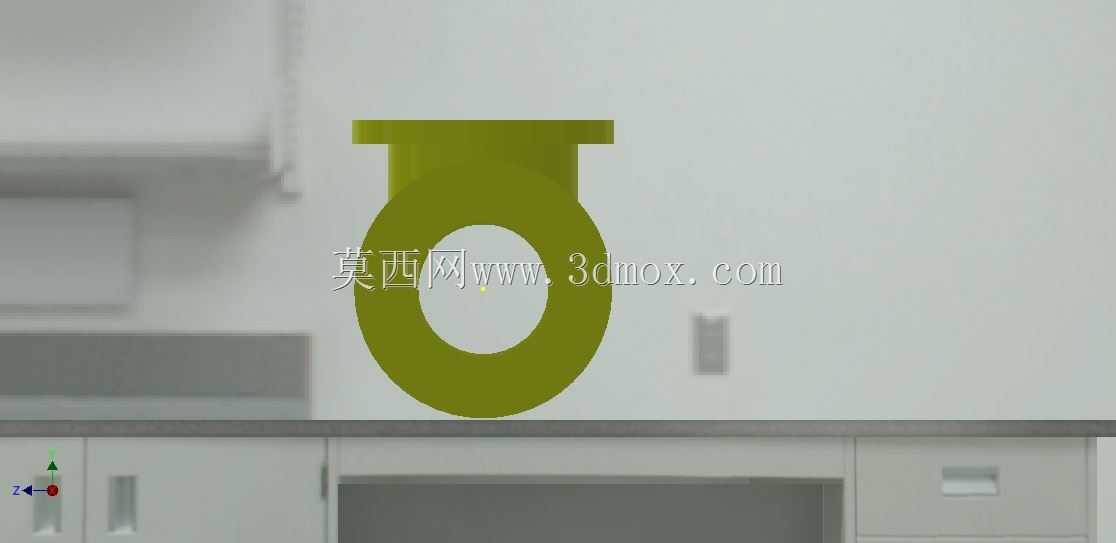

NPS10压力等级300磅旋启式止回阀结构

　　在市政供水主干网、石化工艺输送管线、火电循环水系统这类大口径流体输送场景里，介质倒流是极易引发泵组叶轮反转、管路水锤冲击、上游工艺介质污染的核心风险点，旋启式止回阀正是针对这类工况开发的被动式止回部件，依靠介质自身流动压差实现自动启闭，无需额外配置执行机构与控制回路，可靠性远高于主动控制类的截断阀组。这款公称通径对应DN250、压力等级300磅级的旋启式止回阀，在结构设计阶段就充分匹配大口径管路的通流效率需求，没有采用升降式止回阀的轴向导向结构，而是将阀瓣通过销轴铰接在阀体内腔的侧上方摇臂结构上，介质正向流动时，流体推力会克服阀瓣自重与铰接副的摩擦阻力，将阀瓣向上顶起贴合阀腔上部的限位结构，整个通流截面几乎完全开放，

　　流道内没有突出的节流部件，介质流动的压损可以控制在极低水平，尤其适合输送清水、轻质油品、低粘度化工介质等对管路压损敏感的工况。当介质出现倒流趋势时，阀瓣会在自身重力、反向介质压差的共同作用下，绕铰接销轴快速回转下落，密封面精准贴合阀体入口侧的密封座，彻底截断介质反向流动的通路，整个动作过程不需要外部动力输入，响应速度可以满足常规工业管路的水锤防护要求，避免倒流介质对上游泵组、计量设备造成冲击损坏。从安装边界来看，这款止回阀采用两端法兰连接结构，法兰的密封面尺寸、螺栓孔分布、法兰厚度完全匹配对应压力等级的美标法兰规范，现场安装时不需要额外加工过渡连接件，直接与同通径同压力等级的管路法兰配对，采用缠绕式垫片密封即可满足承压要求，

　　安装时需要注意阀体上标注的介质流向箭头与管路实际流向保持一致，同时要预留足够的阀瓣回转空间，阀腔上方不能有遮挡结构，避免阀瓣开启时与周边管路、支吊架发生干涉，铰接销轴的位置要保持水平安装，不能垂直或者倾斜安装，否则会因为阀瓣自重偏心导致密封面贴合不严、启闭卡涩的问题。从结构细节设计来看，阀瓣的密封面采用堆焊硬质合金的工艺处理，在长期频繁启闭的冲击下不会出现密封面磨损、冲蚀的问题，铰接位置的销轴采用耐磨不锈钢材质，配合自润滑衬套，即使在长期不动作的工况下也不会出现锈死卡涩的问题，阀体内腔的流道采用圆弧过渡设计，没有直角突变的结构，一方面可以降低介质流动的局部阻力，另一方面也可以避免介质中的固体杂质在阀腔内沉积，卡阻阀瓣的正常动作。

　　在实际选型应用中，这类大口径旋启式止回阀通常安装在离心泵出口、长输管线的分段位置、不同压力等级管网的分界处，相比对夹式止回阀，它的结构强度更高，承压能力更强，适合300磅级对应的中高压管路工况，相比轴流式止回阀，它的结构更简单，后期维护成本更低，只需要打开阀盖就可以更换内部的阀瓣、密封座、销轴等易损件，不需要将整个阀门从管路上切割下来，现场检修的便利性更好。设计建模过程中，需要重点校核阀瓣的全开回转角度，确保全开时阀瓣不会遮挡通流截面，同时要校核全关位置的密封面贴合度，保证密封面的接触比压满足介质密封要求，还要核算铰接销轴的剪切强度，确保在最大反向压差下销轴不会出现变形断裂，另外阀体的壁厚要按照对应压力等级的壳体强度要求计算，满足水压试验的承压要求，两端法兰的螺栓孔位置度要严格控制，避免现场安装时出现螺栓无法穿入的问题。
