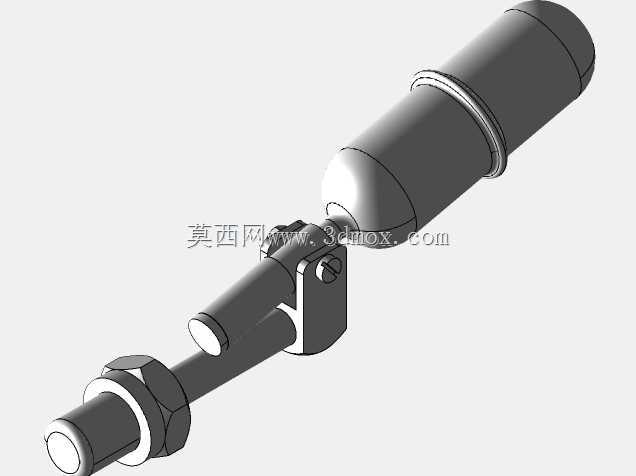

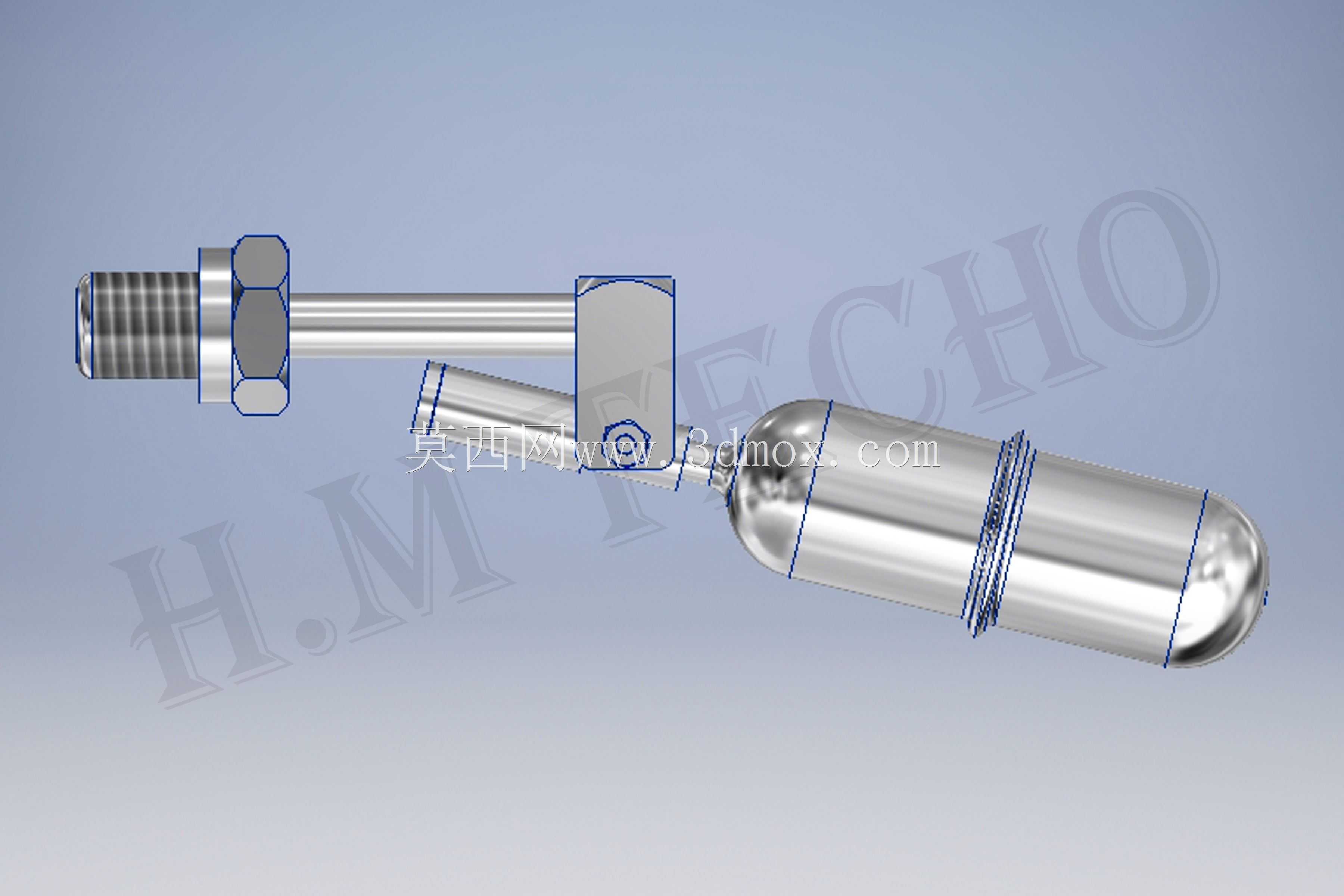

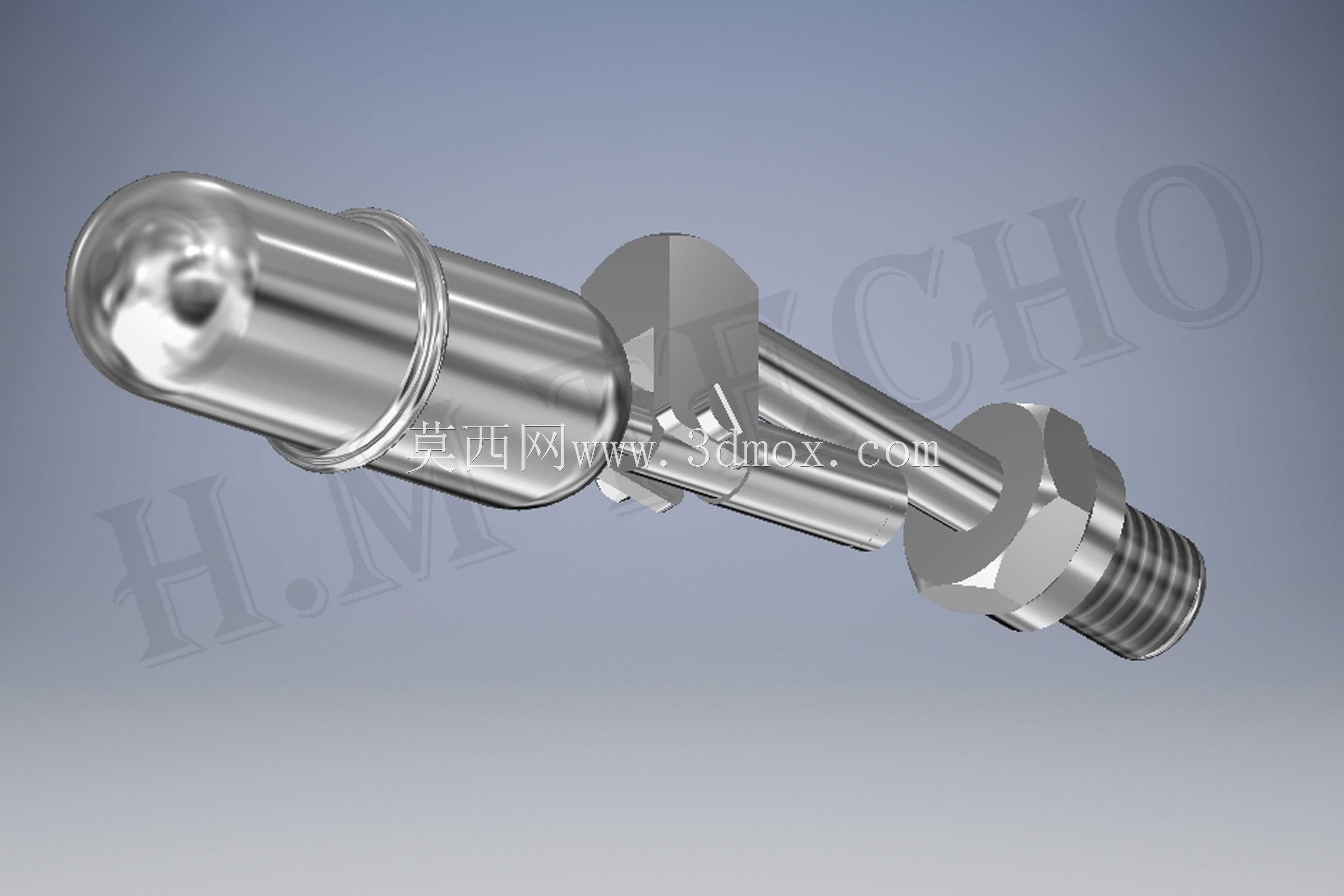

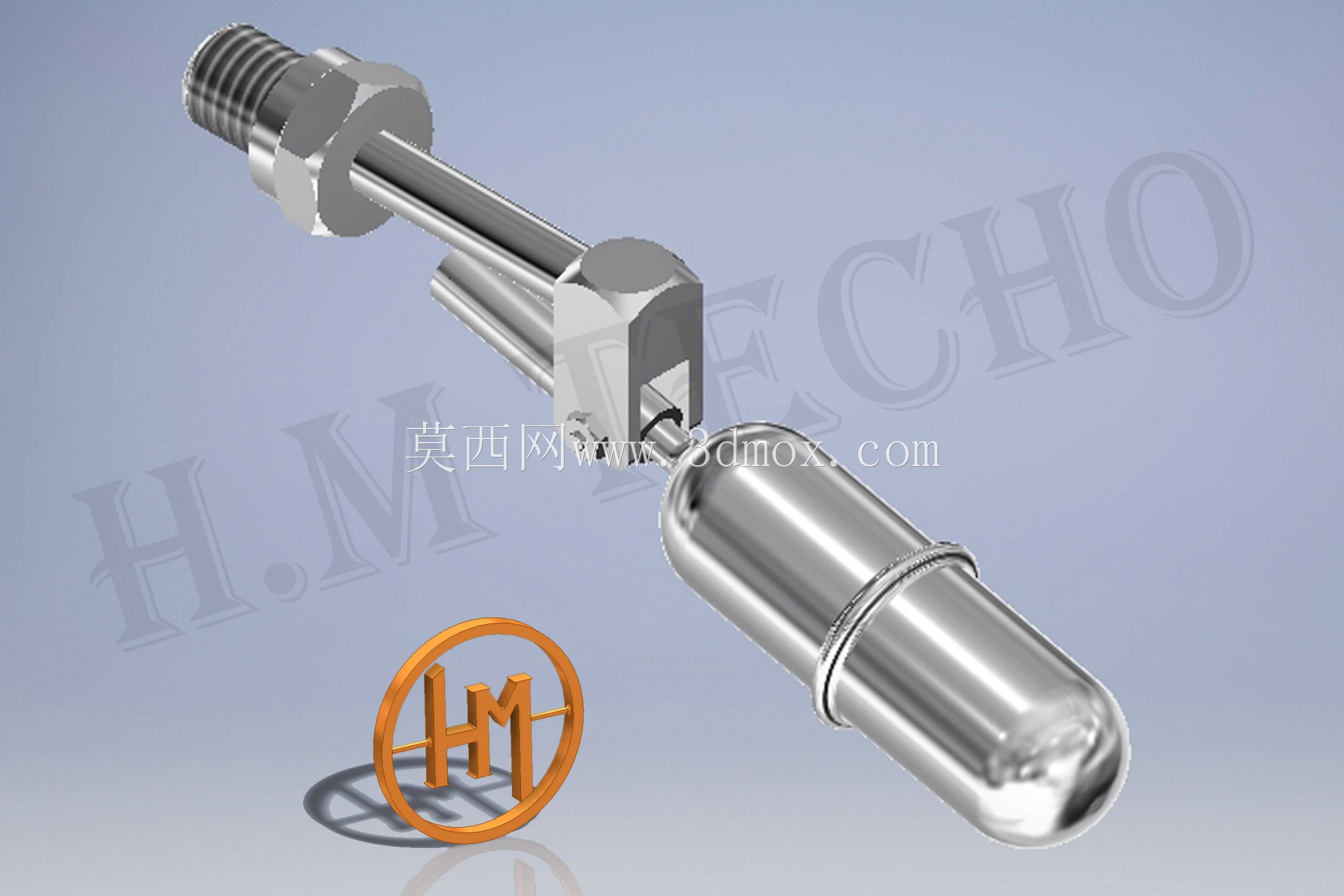

侧装式不锈钢小型液位控制浮阀开关结构

　　在中小型储液罐体、闭式循环水系统、小型液压油箱、餐饮隔油设备、商用净水机组这类需要恒定液位管控的场景里，侧装式浮阀开关是应用频次极高的液位触发构件，和顶装式浮球结构不同，这类侧装结构不需要在罐体顶部预留安装操作空间，尤其适合顶部布置了管路、搅拌机构或者检修空间局促的卧式储液设备，能直接在罐体侧壁预设的安装位完成固定，后期维护拆换也不需要排空罐内全部介质，只需要关闭对应区间的截止阀就能完成作业，大幅降低现场运维的工作量。

　　从实际功能逻辑来看，这类浮阀开关的核心作用是通过浮球随液位升降的位移，触发内部的磁耦合微动结构，输出通断信号来联动进料泵、电磁阀的启停，或者触发高低液位的声光报警，避免罐内介质溢出或者泵组空转干烧。和传统的连杆式浮球阀相比，这款结构的浮球与摆臂采用铰接式连接，摆臂的转动角度经过限位设计，不会因为液位波动出现摆臂过转卡滞的问题，在介质存在小幅波动的工况下，也能保持触发信号的稳定，不会因为液面晃荡出现频繁误触发的情况，适配净水、弱酸碱储液、润滑油存储等多种无强腐蚀、无高粘度杂质的流体工况。

　　设计层面上，这款结构整体采用不锈钢材质加工，接触介质的部件没有易锈蚀的碳钢构件，也没有外露的橡胶密封件直接长期浸泡在介质里，能避免长期使用后橡胶老化溶胀污染介质、或者出现密封失效渗漏的问题。安装端采用外螺纹连接结构，螺纹规格适配常规的罐体侧壁安装孔，配套的六角锁紧螺母可以直接在罐体外侧完成紧固，安装时只需要在罐体侧壁开好对应尺寸的通孔，套入密封垫后从外侧旋入锁紧螺母即可，不需要在罐体内侧进行复杂的固定操作，对现场安装的工具要求极低，普通活动扳手就能完成全部安装作业。

　　从安装边界尺寸来看，这款浮阀开关的伸入罐体内部的长度经过优化，不会因为伸入过长干扰罐内其他构件的布置，也不会因为伸入过短导致低液位时浮球无法完全下落、出现信号误判。摆臂的转动行程经过校核，当液位上升到预设高位时，浮球带动摆臂抬升到触发角度，内部触点可靠闭合；当液位下降到预设低位时，浮球随液面下落带动摆臂复位，触点断开，整个动作过程没有多余的空行程，触发精度能控制在较小的液位差范围内，满足多数中小型储液设备的液位控制精度要求。浮球采用密封焊接结构，整体没有拼接缝隙，不会出现介质渗入浮球内部导致浮力失效的问题，浮球的外形采用流线型圆柱加圆弧封头设计，介质波动时浮球受到的冲击力更小，动作更平稳，也不容易挂附介质里的少量杂质，长期使用不需要频繁清理浮球表面。

　　结构细节上，摆臂与主体连接的铰接部位采用间隙配合的销轴结构，转动阻力极小，即使长期使用出现少量介质水垢附着，也不会出现摆臂卡滞无法动作的问题，主体内部的触发结构和介质侧完全隔离，介质不会渗入到主体内部的电气触发腔，从根源上避免了介质渗漏导致的触点短路、信号失效问题。安装时需要注意，安装位置要避开罐内进料口的直接冲刷区域，避免进料时的流体直接冲击浮球导致信号误判，同时安装高度要根据实际需要的液位控制阈值调整，锁紧螺母紧固时要控制扭矩，避免用力过大导致螺纹滑牙或者密封垫过度挤压破损。这类结构不需要额外的供电线路之外的复杂布线，输出的是无源开关量信号，可以直接对接常规的继电器、PLC输入模块，不需要额外配置信号转换模块，适配绝大多数常规工控系统的信号接入要求，不管是设备原厂配套还是后期老旧设备的液位控制改造，都能快速完成适配安装，不需要对原有罐体和控制系统做大规模改动。
