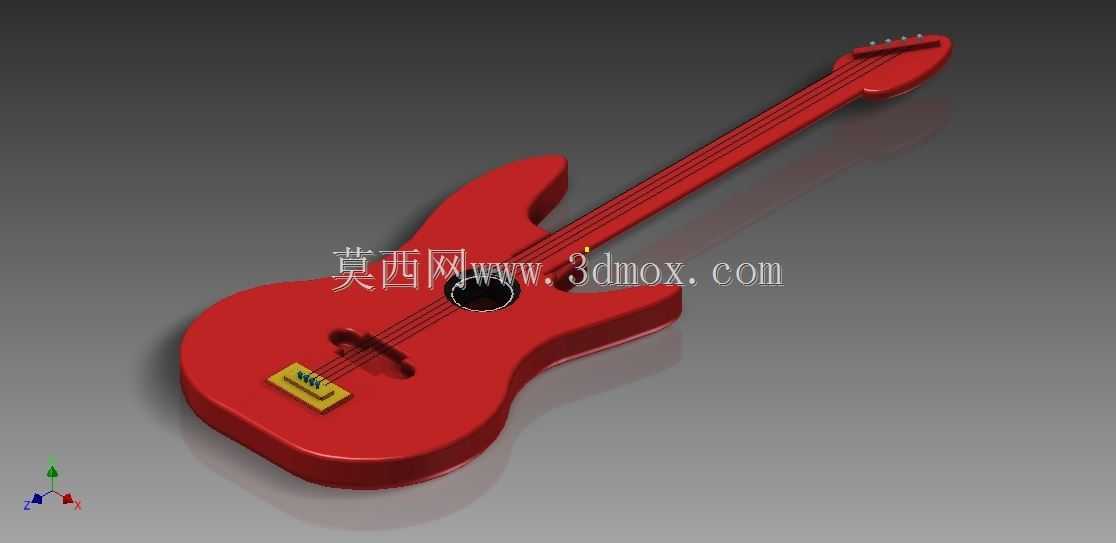

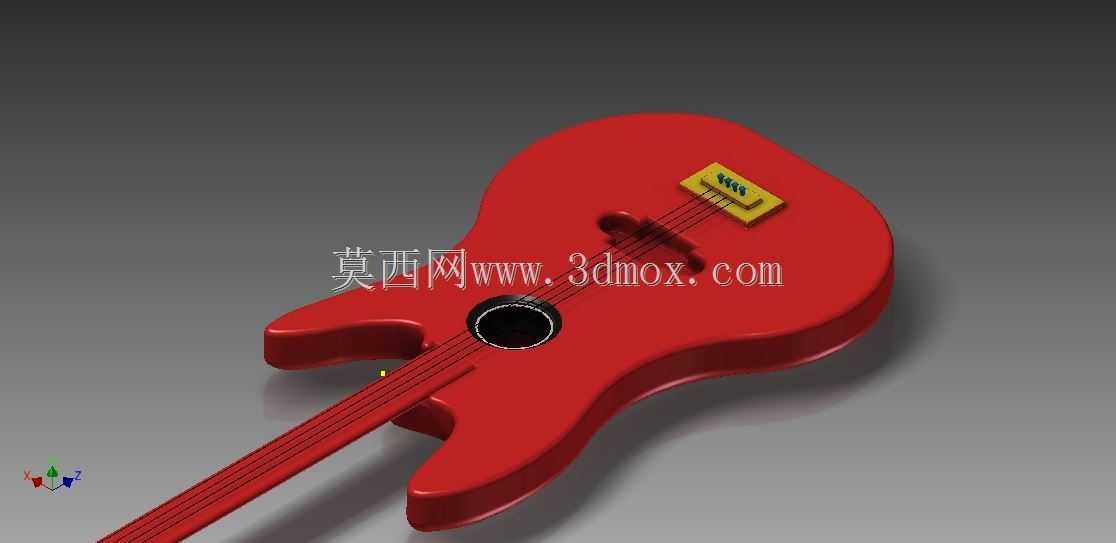

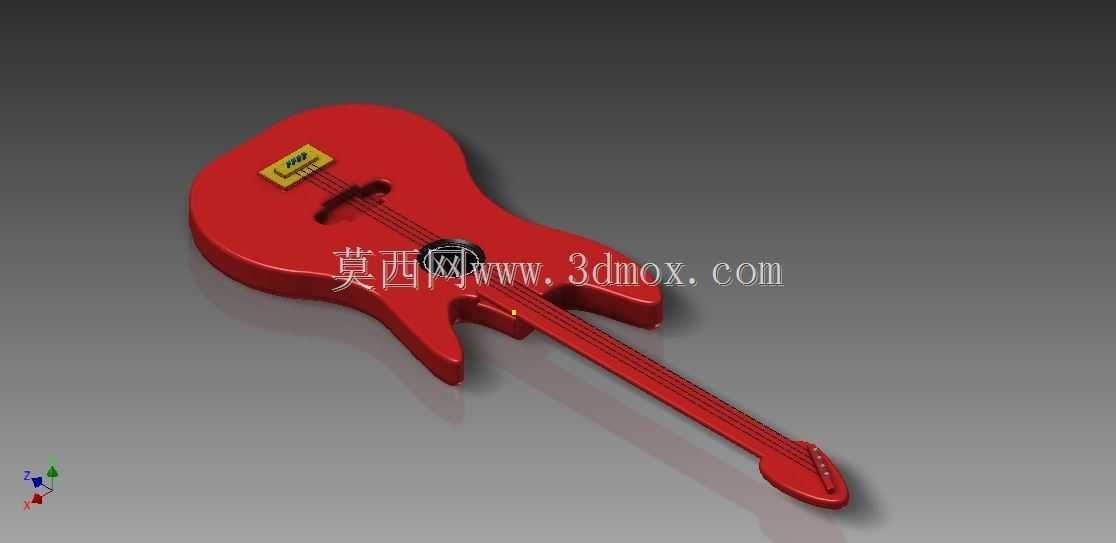

红色电声吉他外观结构三维数字建模

　　在乐器制造的结构研发环节，三维建模的介入能够大幅缩短实体打样的迭代周期，这款电声吉他的建模工作，核心围绕量产装配的实际需求展开，并非单纯的外观可视化呈现。首先从琴身的主体结构来看，建模时优先考虑了握持演奏时的人体工学边界，琴身轮廓的曲面过渡完全贴合坐姿、站姿演奏时的手臂贴合弧度，琴身厚度控制在常规实心电吉他的合理区间，既保证了琴体共振所需的结构刚性，也避免了过重的琴身给演奏者带来的长时间持琴负担。琴颈与琴身的连接位置做了精准的装配面预留，连接部位的止口结构完全匹配量产时的螺栓连接公差要求，不需要后续二次修整即可实现琴颈的精准对位，避免出现弦距偏差、琴颈歪斜等常见装配问题。从功能特性的角度出发，

　　这款吉他的建模完整还原了电声吉他的核心功能部件布局：琴身正面的拾音器安装槽做了精准的沉台设计，槽位的深度、长宽尺寸完全匹配常规单线圈拾音器的安装尺寸，周边预留了电位器、档位开关的走线空腔与安装孔位，琴桥位置的安装座做了加强筋结构的隐性设计，在外观上保持流线型完整性的同时，能够承受六根琴弦拉紧后的总拉力，长期使用不会出现琴桥塌陷、琴身变形的问题。琴头部分的弦钮安装孔位按照标准弦钮的安装间距排布，孔位的同轴度公差在建模时就做了约束，保证后续安装弦钮后转动顺畅，不会出现卡滞、弦轴歪斜导致的调弦不准问题。指板部分的建模严格按照标准弦长比例划分品丝位置，每一品的间距都经过十二平均律的尺寸校验，指板的弧度采用常规电吉他常用的指板曲率，

　　既适合solo演奏的快速按弦，也能保证和弦按压时的手感舒适度。在设计思路的层面，这款模型没有做过多夸张的异形结构，整体造型偏向经典的 Strat 型琴身的优化版本，在保留经典琴身辨识度的基础上，对琴身的缺角部分做了微调，让高把位演奏时的手部活动空间更大，不会出现高把位按弦被琴身轮廓阻挡的问题。琴身的表面处理预留了喷涂工艺的厚度余量，建模时的实体尺寸是毛坯状态的尺寸，后续做漆面喷涂时，厚度叠加后刚好达到最终的成品尺寸要求，不会因为漆面厚度导致装配公差超标。从安装边界的维度考量，整个吉他的所有外轮廓尺寸都控制在常规电吉他的量产尺寸范围内，琴身总长度、琴颈长度、琴头宽度都匹配市面上常规的吉他包、吉他架的适配尺寸，

　　用户后续采购配套配件时不需要单独定制，能够直接适配通用规格的周边配件。建模过程中对所有的薄壁部位都做了壁厚均匀性校验，琴身内部的走线空腔壁厚保持一致，避免注塑或者实木切削加工时出现壁厚不均导致的变形、开裂问题，所有的曲面过渡都做了G2连续处理，既保证了外观的流畅度，也能让后续的漆面喷涂更加均匀，不会出现曲面折痕导致的漆面聚漆、流挂问题。琴弦部分的建模按照真实琴弦的直径比例做了简化处理，既能够直观呈现琴弦的排布位置，也不会因为过多的细节导致模型在装配校验、工程出图时出现运算卡顿的问题。琴身背面的电池仓、背带钉安装位也都做了对应的结构预留，背带钉的安装孔位内嵌了金属螺母的安装沉台，避免长期使用背带导致木材或者注塑材质的螺孔滑牙，电池仓的仓盖配合面做了止口防水设计，日常使用时少量的汗液、泼溅不会进入仓内影响电路工作。
