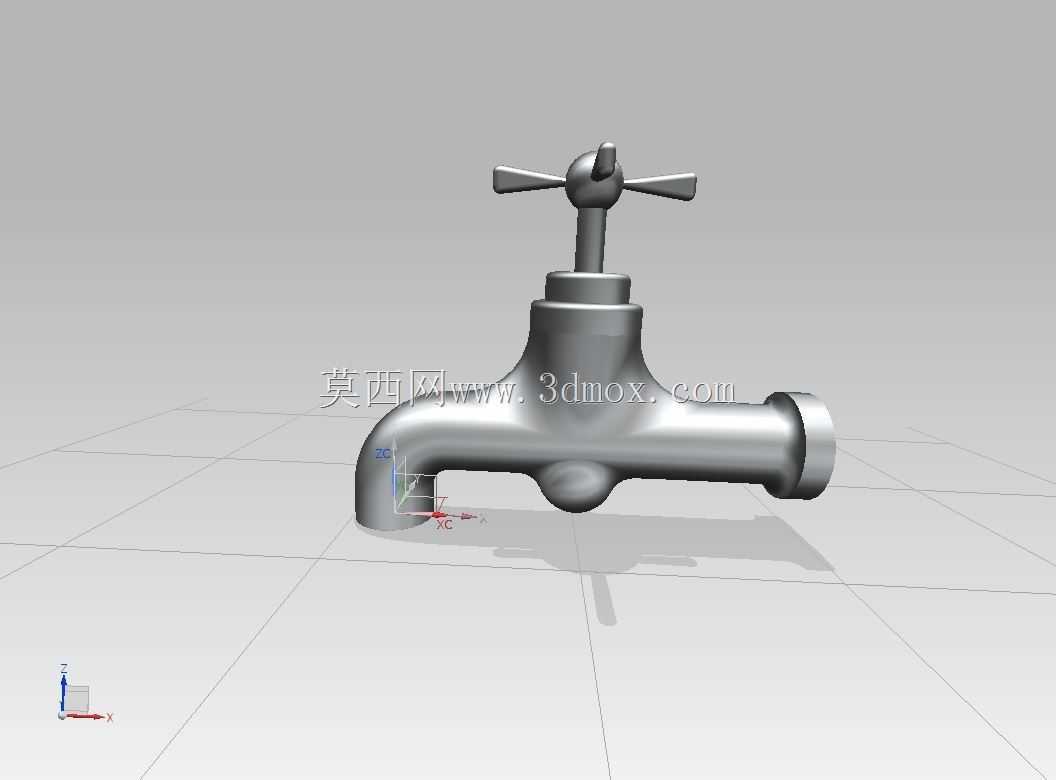

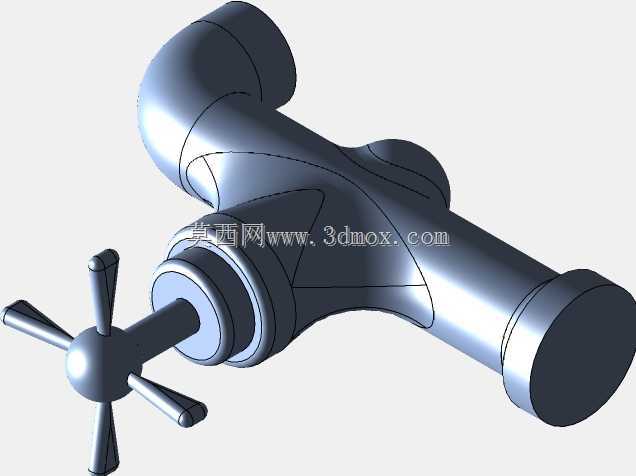

带轮式手柄直角弯通截止式管路控制构件

　　在民用供水、小型工业流体输送、暖通管路布设的场景里，这类直角弯通的截止控制构件是管路系统里最常见的通断控制单元，日常检修管路、切换支路供流、关停局部管路做维护都要靠这类构件实现操作。不同于直通式的控制构件，这种直角弯通的结构直接整合了90度转向的流道，不需要额外搭配弯头管件就能完成管路的直角转向布设，能在狭小的安装空间里减少管路接头数量，降低整个管路段的泄漏风险点，尤其适合厨卫空间、设备夹层、紧凑型管路排布的场景，不用额外预留弯头的安装余量，能有效压缩管路整体的占用空间。

　　从功能特性上看，这个构件采用轮式辐条手柄操作，相比单柄扳手式的操作结构，多辐条的手轮能在操作时提供多个施力点，即便手上沾有水渍、油污，也能稳定施加扭矩完成启闭操作，不会出现打滑的问题；手轮和阀杆的连接采用直连式结构，阀杆的行程直接对应阀芯的升降位置，操作人员可以通过手轮的旋转圈数直观判断阀芯的开启程度，不需要额外加装开度指示装置，在小通径的管路场景里实用性很强。流道部分采用平滑的圆弧过渡设计，直角转向位置没有突兀的直角折角，流体经过转向段的时候不会产生强烈的湍流冲击，既能降低流体通过时的阻力损失，也能减少高速流体带有的杂质对管壁的冲蚀磨损，延长构件的实际使用寿命。

　　设计思路上，整个构件的结构拆分非常清晰，手轮、阀杆、密封压盖、阀体、端部连接段都是独立的可拆分结构，后期维护的时候只需要拆解密封压盖就能更换内部的密封填料，不需要把整个构件从管路上切割或者拆卸下来，能大幅降低后期运维的工作量。阀体的外形采用曲面流线型设计，不是简单的直角块体结构，一方面是通过曲面的壁厚过渡优化铸造或者注塑成型时的应力分布，避免直角位置出现应力集中导致的承压开裂问题，另一方面曲面的外壁也不容易积存灰尘、水渍，在潮湿的使用环境里能减少积垢引发的外壁腐蚀。端部的连接段采用标准的圆柱外轮廓，既可以适配内螺纹的管路接头，也能搭配快装卡箍实现快速连接，能兼容多种常见的管路连接方式，不需要额外定制转换接头。

　　从安装边界的角度看，这个构件的手轮操作半径是安装时需要重点预留的空间参数，手轮的最外端到阀体中心的距离决定了操作时需要预留的手部操作空间，安装时不能把这个位置紧贴墙面或者其他设备，否则会出现手轮转不动、没法完全启闭的问题。阀体两个连接端的轴线是严格垂直的，安装前需要确认两端对接管路的同轴度，不能强行掰动管路对接阀体，否则会在连接位置产生持续的装配应力，长期使用过程中容易出现接口渗漏甚至阀体开裂的问题。密封压盖的位置预留了少量的调节余量，当使用一段时间出现阀杆位置渗漏的时候，可以均匀拧紧压盖上的紧固件，压缩内部的密封填料就能实现止漏，不需要直接更换整个构件。另外整个构件的重量集中在阀体的弯通位置，安装在水平管段的时候要注意对阀体做适当的支撑，避免长期的重力载荷拉扯接口位置的密封结构，尤其是在输送有一定温度的流体时，管路热胀冷缩产生的位移要通过预留的管路伸缩量抵消，不能让阀体承受额外的管路轴向力。

　　在实际选型适配的时候，要根据管路的输送介质、工作压力匹配对应的密封件材质，输送常温清水的时候用普通橡胶密封就能满足需求，如果输送带有一定温度的流体或者弱腐蚀性介质，就要更换对应的耐温、耐腐蚀密封填料，才能保证长期使用的密封可靠性。手轮的操作扭矩经过优化，正常成年人不需要借助额外的加力杆就能完成完全启闭，操作时不要用管钳加长力臂强行拧紧，否则会压坏内部的密封面，反而会导致关闭不严的渗漏问题。
