麦克马斯特滚轮式凸轮从动件结构设计

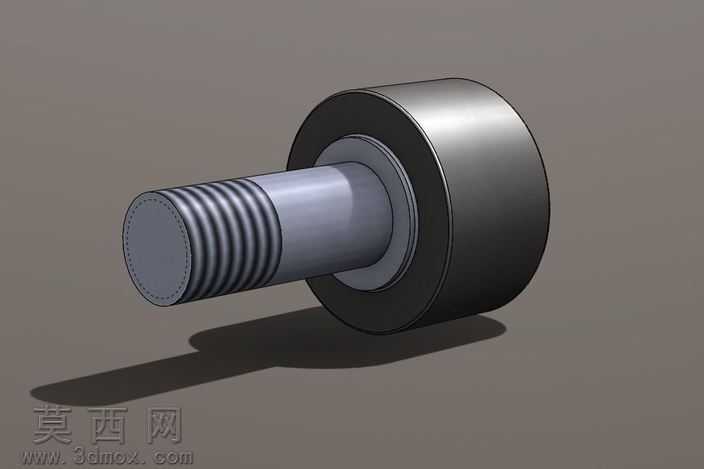

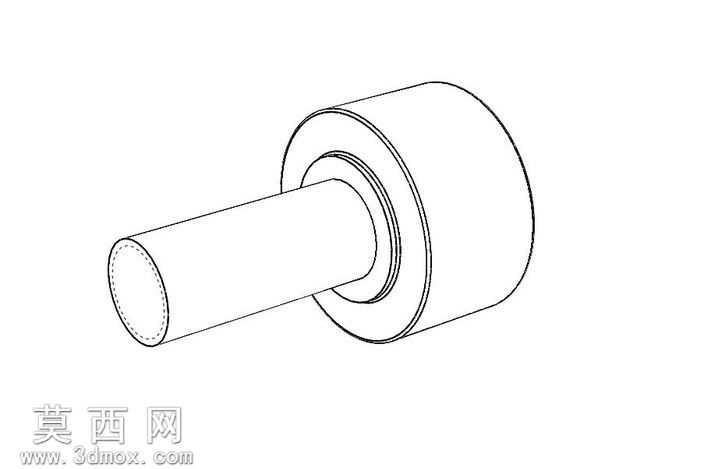

本作品为凸轮从动件三维建模作品，建模过程中严格遵循机械零件设计规范，以参数化建模思路完成全结构搭建，保证各部分尺寸匹配精度与实际工业应用标准一致。建模阶段首先完成核心基准轴的搭建，以此为定位基准依次构建外螺纹段、轴肩定位结构、内圈配合面、滚动体安装腔、外圈滚轮结构，各特征之间采用同轴度、端面垂直度等几何约束绑定，避免建模过程中出现装配错位问题。螺纹段采用真实牙型轮廓建模，还原标准外螺纹的牙距、牙型角参数，可直接用于后续装配干涉检查与结构验证；滚轮外圈采用厚壁圆筒结构，建模时预留了与滚动体配合的滚道曲面，滚道表面做圆弧过渡处理，匹配滚动体的接触曲率，还原真实轴承类零件的接触配合特性。渲染阶段采用金属材质体系区分不同功能部件：螺纹轴部分赋予哑光合金钢材质，调整材质粗糙度参数模拟经过调质处理的金属表面质感，还原轴类零件加工后的细腻金属光泽；滚轮外圈赋予高硬度轴承钢材质，表面做轻微磨砂金属处理，模拟淬硬后零件的表面质感；滚动体部分赋予高抛光轴承钢材质，提升材质反光度，还原滚动轴承滚子的光亮金属特性；整体场景采用柔和三点布光，主光从侧上方投射，打出零件的主体轮廓与结构阴影，辅光补充暗部细节避免结构死黑，轮廓光勾勒零件边缘提升立体感，背景采用中性灰色调突出零件本身结构，渲染输出的效果图清晰展现各部分结构层次与装配关系。结构设计上，该凸轮从动件集成了螺栓安装轴与滚轮轴承功能，一端的外螺纹结构可直接将从动件安装固定在设备机架上，另一端的滚轮结构可与凸轮轮廓面直接接触，将凸轮的旋转运动转化为从动件的往复直线运动，内置的滚动结构可大幅降低接触摩擦系数，减少凸轮与从动件接触位置的磨损，提升传动效率与零件使用寿命。建模过程中对轴肩定位尺寸、滚轮与轴的配合间隙、滚道与滚动体的接触位置都做了精准参数设置，保证模型可直接用于虚拟装配验证、运动仿真分析，也可作为机械设计教学、传动机构方案选型的参考模型，完整还原了麦克马斯特标准凸轮从动件的结构特征与功能特性。
