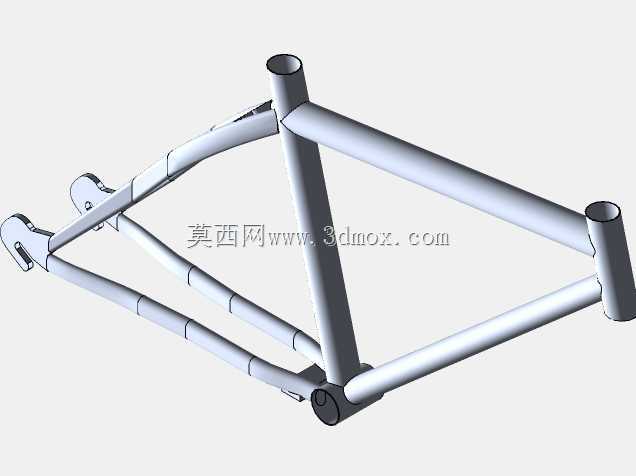

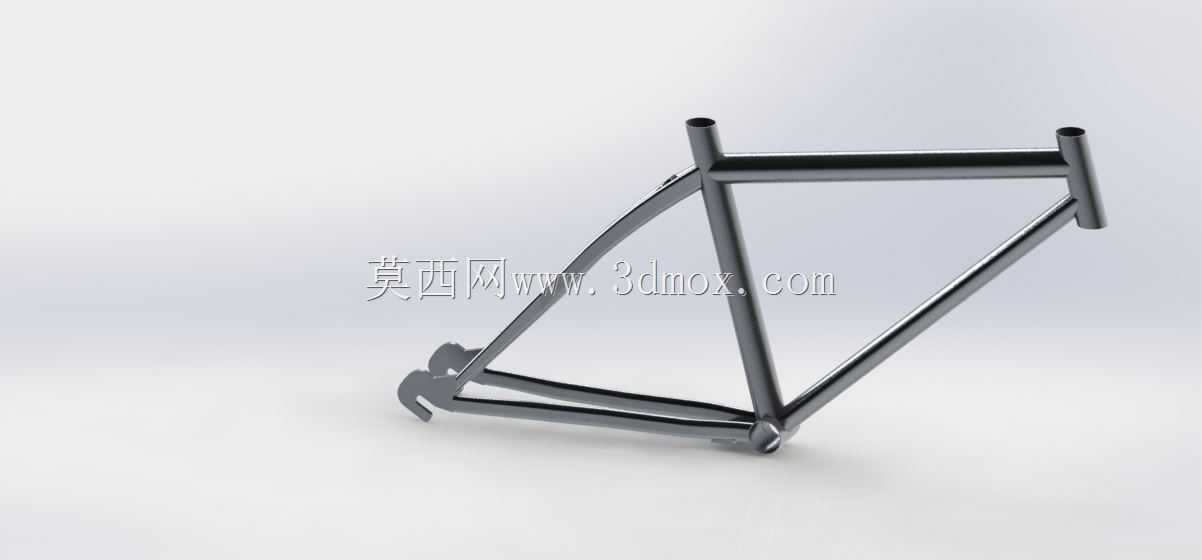

双腔四角结构自行车车架三维设计

　　日常通勤、运动骑行场景下的自行车核心承载部件，车架作为整车的安装基体，承担着连接前后轮组、传动系统、转向组件、鞍座与制动部件的核心作用，所有骑行过程中的动静态载荷都会通过接触点传递到车架结构上，其结构合理性直接决定整车的骑行刚性、重量表现、操控响应与长期使用可靠性。这款双腔四角构型的车架，在管材布局上打破了传统菱形车架的单腔体管材拼接逻辑，在核心受力区域采用双腔管材构型，下管与立管衔接的五通位置做了加厚的焊接过渡处理，能够应对踩踏过程中双侧曲柄交替施力带来的交变扭矩，避免长期高功率踩踏下出现焊缝疲劳开裂的问题。从结构设计的角度出发，车架的头管角度、立管角度、后下叉长度、后上叉落差都经过了适配常规26寸轮组的参数匹配，

　　头管位置预留了标准的碗组安装口径，可兼容市面上主流的有牙、无牙碗组组件，转向立管的插入深度预留了足够的调节余量，能够适配不同身高用户的车把高度调整需求。立管位置的鞍座管安装口径采用行业通用的标准尺寸，鞍管插入深度设置了安全限位标记，避免用户过度调高鞍座导致管材夹持长度不足引发安全隐患。后叉端的开档尺寸匹配常规花鼓的安装宽度，钩爪位置做了防滑齿结构设计，轮组安装锁紧后不会在颠簸骑行过程中出现轮组移位的问题，同时钩爪的开槽尺寸兼容快拆杆与实心轴两种轮组固定方式，适配不同配置的整车组装需求。双腔结构的管材设计，在不额外增加管材壁厚的前提下，通过截面的双腔体构型提升了管材的抗弯折、抗扭转截面惯性矩，相比同重量的单圆管结构，侧向刚性提升明显，

　　在摇车冲刺、过弯侧倾的工况下，车架不会出现明显的形变卸力，能够更直接地传递踩踏动力。管材之间的焊接位置全部做了平滑的焊道打磨处理，既能够降低焊接位置的应力集中系数，提升焊缝的疲劳寿命，也能减少骑行过程中的风阻，同时为后续的表面喷涂、阳极氧化等表面处理工序提供平整的基底。车架的安装边界经过多轮装配校验，前叉安装位置的肩盖间隙预留了足够的减震前叉安装空间，既可以搭配硬叉打造轻量化通勤车，也可以更换短行程减震前叉适配轻度越野的骑行场景。五通位置的螺纹口径适配通用的中轴组件，可兼容方孔、花键、中空一体等多种主流中轴规格，用户在后续改装、维护时不需要对车架进行二次加工即可完成配件更换。走线位置的预留孔位兼顾了外走线与内走线两种布局需求，

　　线管与车架接触的位置设置了橡胶护圈，避免长期摩擦导致线管磨损或者车架漆面脱落。后上叉与立管的衔接位置做了小幅的后移形变设计，能够过滤一部分来自后轮的路面颠簸震动，提升长距离骑行的舒适度，不会因为过度追求刚性导致骑行路感过于颠簸。在实际生产适配中，这款车架的管材切割角度全部经过三维空间的角度校验，焊接工装可以直接依托三维模型的定位尺寸进行制作，不需要反复试装调整管材对位角度，能够大幅降低样件试制阶段的材料损耗与调试周期。
