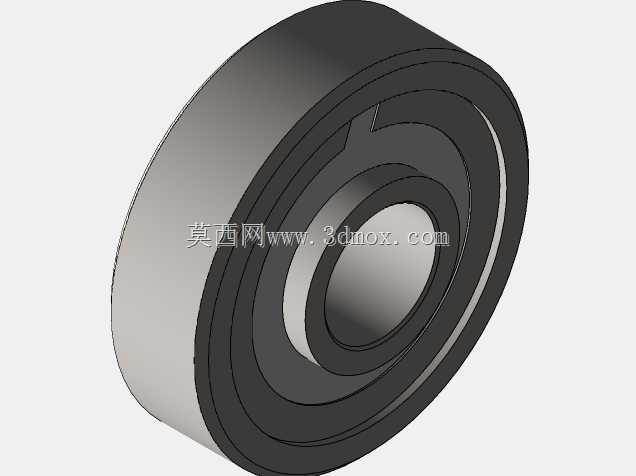

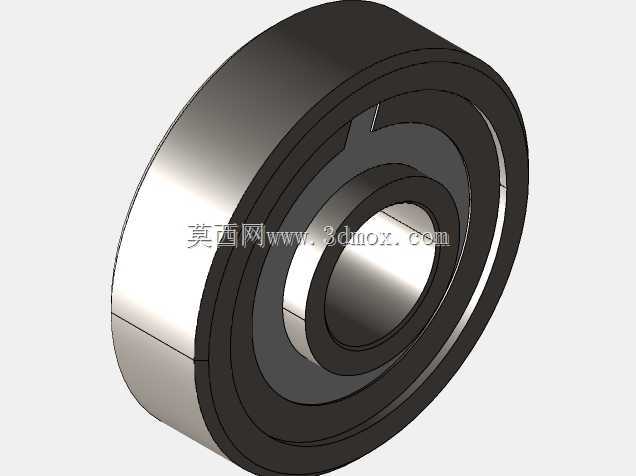

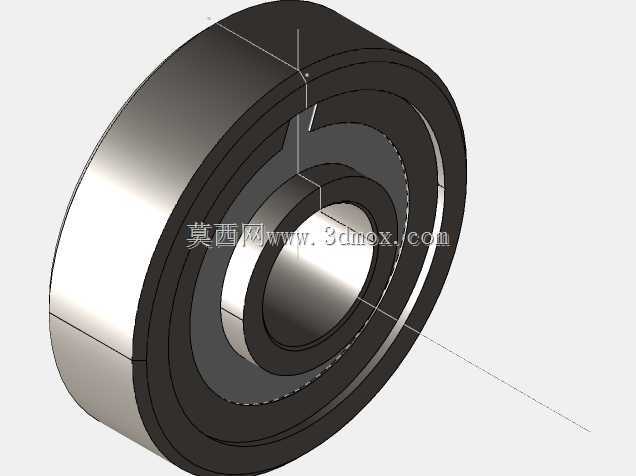

航空标准双列密封滚动轴承结构

项目分类:通用机械零部件 发布时间:2021-12-19 ID:460977
  • 航空标准双列密封滚动轴承结构
  • 航空标准双列密封滚动轴承结构
  • 航空标准双列密封滚动轴承结构

  在航空机载设备、精密传动转子系统的设计选型中,这类符合SAE-AS7949标准要求的双列滚动轴承,是支撑回转部件、降低运动摩擦阻力的核心基础零件,区别于普通民用轴承,其结构设计充分考虑了航空工况下的温度交变、振动冲击、长寿命免维护需求,在机载电机转子、伺服机构传动、航空附件传动箱等场景中应用广泛。从结构设计逻辑来看,该轴承采用双列滚动体排布,相比同内径的单列轴承,能同时承受更大的径向载荷与双向轴向载荷,适配转子系统在启停、变工况运行时产生的复合载荷,避免单列轴承在偏载工况下出现的滚动体边缘应力集中问题。轴承两侧集成的接触式密封结构,在设计时充分考虑了润滑脂的保持能力与外界污染物的阻隔需求,密封唇口与内圈挡边采用过盈配合设计,

  既能防止轴承内部填充的航空润滑脂在高速回转时甩出,也能阻挡外界的沙尘、金属碎屑、水汽进入轴承滚道,避免滚动体与滚道出现磨粒磨损,这一设计让轴承可以在无额外密封防护的安装空间内直接使用,缩减了传动单元的整体结构尺寸。从安装边界来看,该轴承的外圈采用圆柱面无挡边设计,安装时可直接压入轴承座的圆柱安装孔内,外圈与安装孔的配合公差根据工况载荷特性选取,轻载高精度场景选用H7/js6过渡配合,重载冲击场景选用H7/k6过盈配合;内圈与转子轴的配合同样根据载荷特性调整,回转精度要求高的场景选用h5/K6配合,避免配合过盈量过大导致内圈滚道变形,影响轴承回转精度。轴承的轴向定位采用内圈轴肩与外圈孔用挡圈结合的方式,

  内圈靠轴肩与轴用挡圈完成轴向固定,外圈靠轴承座孔的台阶与孔用挡圈限位,不需要额外的轴承端盖进行轴向压紧,进一步压缩了安装所需的轴向空间,适配航空设备紧凑化的设计要求。在实际使用场景中,这类轴承常配套高速转子使用,比如机载通风机转子、小型伺服电机转子、燃油泵传动转子等,其双列结构的刚性更好,在转子做高速回转时,能更好地抑制转子的径向跳动,降低转子系统的振动幅值,延长转子与配套密封件、电刷等易损件的使用寿命。设计建模时,滚道的曲率半径与滚动体直径的比值经过优化,取值在0.52-0.54之间,既保证滚动体与滚道有足够的接触面积降低接触应力,又避免曲率差过小导致滚动体运转时的滑动摩擦增大,减少轴承运转时的温升;保持架采用浪形冲压保持架,

  兜孔间隙控制在滚动体直径的0.1-0.2倍之间,既能对滚动体进行有效分隔,避免滚动体之间直接接触产生摩擦,又能允许滚动体在温差变化时存在微小的位移空间,避免卡滞。在做三维建模时,需要严格控制滚道的形位公差,内圈与外圈的滚道圆柱度公差需要控制在微米级,滚道对安装基准面的径向跳动公差也要匹配对应精度等级的要求,同时密封槽的尺寸精度需要严格匹配密封件的尺寸,避免密封件压缩量过大导致运转阻力矩升高,或是压缩量过小导致密封失效。这类轴承在安装时,需要采用专用的压装工装,压装力只能施加在待压入的套圈端面上,禁止通过滚动体传递压装力,避免滚道与滚动体出现压痕,影响轴承的运转精度与使用寿命;装配前需要对轴承安装位的轴与孔进行清洁,去除毛刺与金属碎屑,在配合面涂抹少量润滑脂后再进行压装,压装到位后需要手动转动轴承内圈,检查回转是否顺畅,有无卡滞、异响,确认无误后再完成后续转子部件的装配。在转子系统的动平衡调校环节,这类双列轴承的支撑刚性足够,能准确反映转子的不平衡量,不需要额外增加支撑结构即可完成高精度动平衡测试,减少了调校环节的工装准备工作。
