方形光电式工业检测传感器结构设计

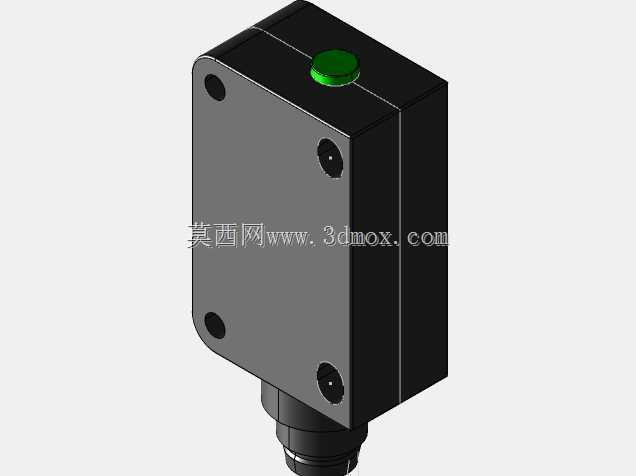

　　在自动化产线的物料到位检测、工位定位、工件计数这类常规检测场景里，这类方形光电传感器的出镜率一直很高，相比圆柱型传感器，它的方形壳体在安装时不需要额外做防转卡位，贴装在型材或者设备安装板上时，靠壳体本身的平面就能完成角度定位，调试时不用反复拧动锁紧螺母找正检测方向，对现场安装调试的人员来说能省不少校准的时间。从结构上看，这款传感器采用硬质工程塑料做主体外壳，四个角位预留了沉头安装孔，安装孔的位置做了局部加厚处理，避免锁紧螺丝时壳体出现应力开裂，沉头孔的深度刚好适配常规的M3内六角螺丝，锁紧后螺丝头不会突出壳体表面，不会和周边的走线、运动部件产生干涉。壳体顶部设置了一枚绿色的状态指示灯，这个位置的选型设计很贴合现场使用需求，

　　不管传感器是正装在设备支架上，还是侧装在工位挡板旁，调试人员站在产线旁不用俯身或者探手到设备内侧，就能直观看到指示灯的亮灭状态，快速判断传感器是否正常触发、供电是否稳定。壳体底部预留了线缆出线的接头位，接头做了阶梯式的防拉扯结构，和常规的M12航空插头或者PVC护套线缆都能适配，现场布线时可以根据走线方向选择直出或者侧出的接头配件，不用额外改造壳体结构。从设计思路上看，这款传感器没有做多余的异形结构，整体方正的造型一方面是方便注塑开模，壳体的分模线设在壳体侧面的中线位置，脱模时不会出现卡扣或者倒扣结构导致的脱模困难，量产时的良品率能得到有效控制；另一方面方正的壳体在做三维建模时，基准面选择非常方便，以壳体的安装底面为第一基准，

　　检测端面为第二基准，就能快速完成整个零件的坐标定位，不管是做设备整体装配的干涉检查，还是单独出传感器的安装加工图，都不需要额外做基准转换。在安装边界上，这款传感器的整体厚度控制在20mm以内，宽度在30mm左右，长度方向加上底部出线接头也不超过50mm，属于紧凑型的检测元件，在一些安装空间局促的场景，比如小型装配工位的滑台旁、皮带输送机的侧边挡板位置，不需要预留太大的安装空位就能完成固定，四个安装孔的孔距做了标准化设计，和市面上同规格的方形传感器安装孔位完全兼容，现场替换旧传感器时不用重新在安装板上打孔，直接锁上原有螺丝就能完成更换，大幅降低设备维护的时间成本。功能层面，这款传感器的检测端做了内凹式的保护设计，

　　检测镜片藏在壳体端面的内圈里，不会因为现场的工件磕碰、碎屑飞溅直接刮花镜片，日常维护时只需要用干净的软布擦拭端面即可，不需要频繁更换保护镜片。壳体的合缝位置做了一圈密封槽，装配时可以嵌入橡胶密封圈，达到常规工业场景的防尘防水要求，在有少量切削液飞溅、粉尘较多的机加工工位或者包装产线上，也能稳定工作，不会因为粉尘进入壳体内部导致电路短路。从建模细节上看，壳体的所有棱边都做了R0.5的小圆角处理，既避免了注塑时的锐边缺陷，也能防止安装调试时锋利的棱边划伤操作人员的手部，指示灯的位置做了透光的凸台设计，凸台和壳体是一体注塑成型的，指示灯的光线透过半透明的塑料凸台均匀散射出来，不会出现局部光线过强晃眼、或者光线太暗看不清状态的问题。底部的出线接头和壳体之间做了定位止口，装配线缆接头时可以直接卡到止口位置，保证接头和壳体的同轴度，避免线缆歪斜导致的密封失效。在实际选型应用中，这类传感器常被用在自动化装配线的工件有无检测、包装机械的料位检测、物流输送线的包裹计数检测场景，因为安装方式灵活、状态观察方便、结构紧凑耐用，一直是工业检测场景里的基础通用元件，做设备三维布局时，只需要预留出对应的安装空间和走线位置，就能快速完成传感器的装配，不需要额外设计复杂的安装支架，能有效缩短设备的整体设计周期。
