杆式温湿度传感探测组件结构设计

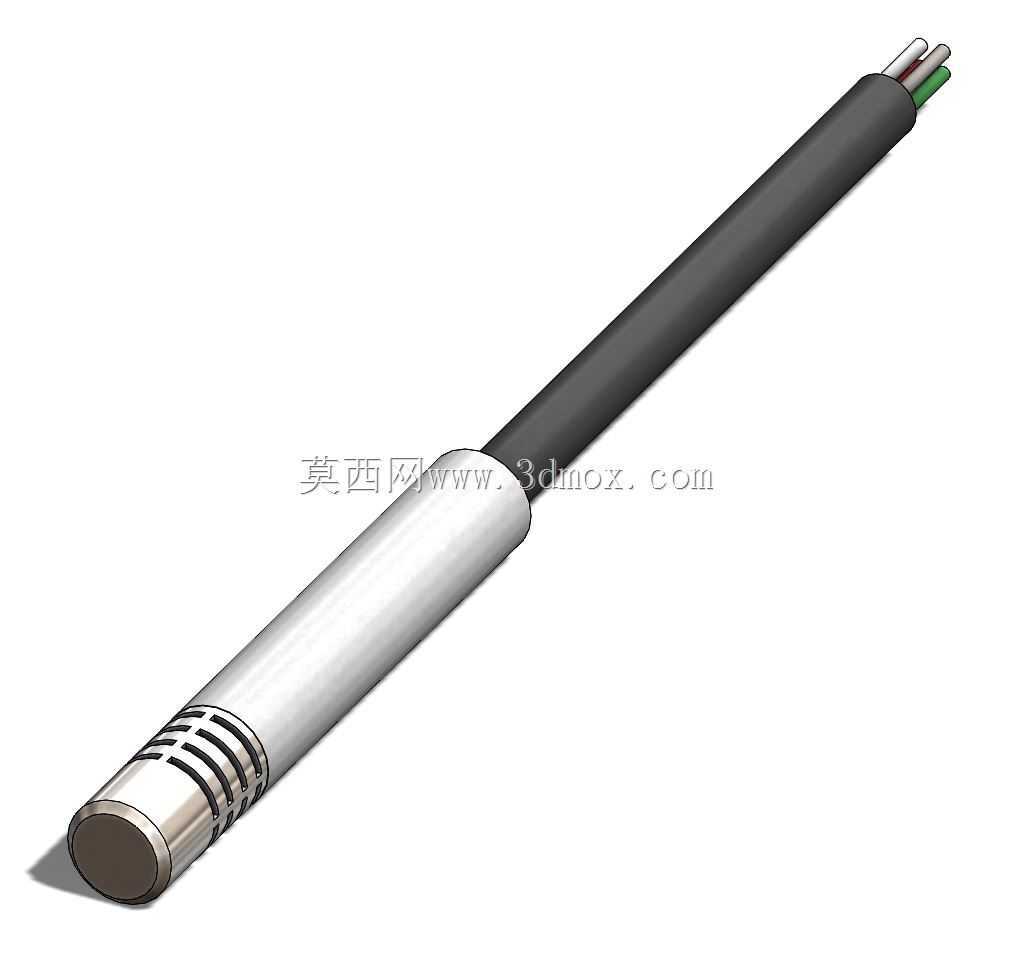

　　这款杆式温湿度探测组件的三维结构，是面向狭小安装空间的环境参数采集场景做的适配设计，日常在工业恒温恒湿柜、新风管道内测点、小型环境试验舱、农业大棚近植株测点这类场景里，经常会用到这类细长杆型的探测结构。从实际使用的角度出发，这类探测端需要直接伸入被测环境内部，既要保证感应端和被测空气充分接触，又要避免杆身结构对被测区域的流场造成额外干扰，所以整体采用细长圆柱的杆身构型，主体分为感应端头、密封杆身、出线尾段三个功能区段。感应端头位于杆体最前端，采用金属端盖加侧面开槽的结构，开槽位置对应内部湿敏、温敏元件的安装位，开槽的宽度和排布密度经过结构校核，既可以让被测空气顺畅流通到感应元件表面，保证参数响应的速度，又能阻挡大粒径的粉尘、

　　液滴直接接触核心感应元件，降低日常使用过程中元件被污染的概率，延长现场使用的维护周期。端头的金属端盖做了圆弧收边处理，在伸入安装孔的时候不会刮伤安装位的密封胶圈，也能避免安装过程中边角磕碰造成的结构变形。中间的密封杆身采用两段式结构，前段靠近感应端的部分是金属壳体，具备足够的结构强度，在穿装固定的时候可以承受一定的径向挤压力，不会因为安装锁紧力出现形变挤压内部走线；后段杆身采用绝缘防护材质，既可以降低外部环境温度通过杆身传导到感应端造成的测量误差，也能对内部的信号引线起到防护作用，避免引线在杆身内部晃动出现磨损。杆身的直径控制在常规设备安装的通用尺寸区间，适配市面上常见的管道安装固定卡扣、螺纹安装座的尺寸，不需要额外定制安装配件，

　　现场装配的时候可以直接搭配标准件完成固定，安装边界上，杆身的有效探测长度可以根据实际测点的深度调整，出线尾段做了阶梯收窄，引线从尾端平行引出，不会额外增大杆尾的径向尺寸，在空间局促的安装位里，尾段不会和周边的结构件产生干涉。从设计思路上看，这款结构没有采用常见的一体式塑料壳体，而是做了金属感应端加绝缘杆身的组合，一方面金属端的导热速度更快，温度感应的滞后性更低，另一方面绝缘杆身可以阻断设备壳体本身的温度传导，避免因为安装基座的温度和被测环境温度存在偏差，导致测量数值出现偏移。尾段的引线采用多芯分色设计，对应电源、信号输出的不同引脚，三维结构里明确还原了引线的排布位置，在做配套安装结构设计的时候，可以提前预留出线的弯折空间，

　　避免引线过度弯折造成线芯断裂。在实际选型适配的时候，这类杆式结构相比方形的传感模块，更适合需要穿壁安装、深入管道内部的场景，安装的时候只需要在设备壁面开对应直径的安装孔，配合密封胶圈和锁紧螺母就可以完成固定，密封性能可以满足常规工业环境的防护要求，不会出现被测环境的气体从安装位泄漏的情况。感应端的开槽方向在结构设计时做了定向考量，安装时可以将开槽对准气流流动的方向，让气流直接掠过感应元件表面，进一步提升参数响应的速度，降低测量的滞后误差。杆身的整体同轴度在建模时做了严格约束，保证穿装过程中不会出现卡滞，表面的过渡位置都做了圆角处理，没有尖锐的边角，装配过程中不会划伤操作人员的手部，也不会割破配套的密封零件。
