L型传感器安装固定支架结构设计

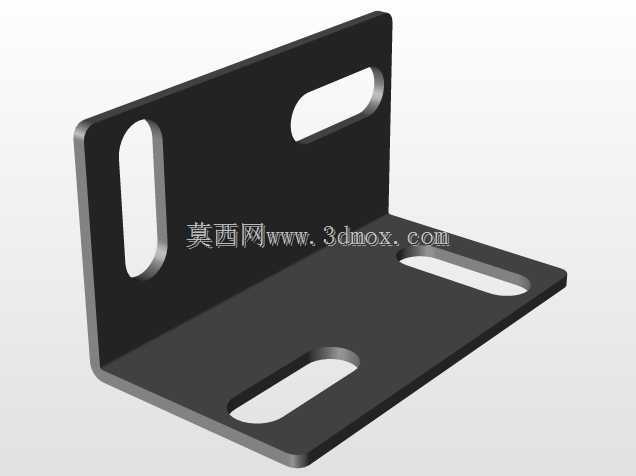

　　在工业自动化检测工位、流水线数据采集单元、设备运行状态监测点位的搭建过程中，传感器的安装固定精度直接决定了检测数据的稳定性与可靠性，这款L型折弯结构的安装支架，正是针对光电类、接近类、小型数据逻辑采集类传感器的安装需求开发的专用固定构件。从结构形态来看，支架采用90度垂直折弯的整体构型，两个互相垂直的安装面分别承担不同的功能：垂直立面用于与设备机架、型材立柱、安装立板等固定基面连接，水平底面则用于承载待安装的传感器本体，两个安装面均开设了长圆形腰型孔，这类孔型的设计核心是为安装调试预留足够的调整余量，在现场安装时，无需一次性对准精确孔位，可先将紧固件预紧，沿腰型孔的长轴方向滑动调整支架的前后、上下位置，待传感器的检测距离、对准角度完全符合检测要求后，再将所有紧固件锁死，能大幅降低现场安装的对位难度，减少调试耗时。

　　从设计思路层面考量，这款支架没有采用多余的加强筋或者复杂的拼接结构，而是依托钣金折弯的工艺特性，依靠板材自身的折弯强度满足承载需求，常规应用场景下选用2-3mm厚度的冷轧钢板冲压折弯即可，若应用在有腐蚀风险或者户外工况，也可替换为304不锈钢板材加工，整体加工工序少，仅需下料、冲孔、折弯三道核心工序即可成型，加工成本低，批量生产的一致性好，适合自动化设备厂商作为标准安装配件批量备货。两个安装面的腰型孔长度经过实际工况验证，预留的调整行程可以覆盖绝大多数同规格传感器的安装调整需求，垂直立面的腰型孔沿竖直方向布置，可实现支架整体安装高度的上下调节，水平底面的腰型孔沿水平方向布置，可实现传感器安装位置的前后微调，两个方向的调整量互相配合，基本可以覆盖现场安装时的位置偏差补偿需求，不需要额外加装调整垫片或者过渡连接件。

　　在安装边界方面，这款支架的垂直立面高度与水平底面的长度比例经过优化，既保证了足够的安装接触面积，避免安装后支架出现晃动、悬臂变形的问题，又不会因为尺寸过大占用过多的安装空间，在紧凑的设备内部、狭窄的流水线侧边都可以顺利安装。折弯处的内R角匹配所选板材的厚度设置，避免折弯时出现应力集中导致的板材开裂，同时折弯边的直线度公差控制在合理范围内，保证两个安装面的垂直度，避免安装后传感器出现角度偏斜，导致检测信号不稳定。孔位的边缘做了去毛刺处理，不会划伤安装人员的手部，也不会在穿装紧固件时出现卡滞。

　　实际应用中，这类支架可以适配多种不同类型的小型传感器安装需求，不管是输送线上的工件到位检测、设备门体的开合位置检测、旋转机构的转速信号采集，还是工装夹具上的工件有无判断，都可以通过这款支架实现传感器的可靠固定。相比采用角铝搭配螺丝拼接的临时固定方式，这种一体折弯的支架整体刚性更好，长期运行不会因为设备振动出现紧固件松动、位置偏移的问题，能有效减少设备运行过程中的传感器位置漂移故障，降低运维人员的现场校准频次。支架的表面处理可以根据实际工况选择喷塑、镀锌、阳极氧化等不同工艺，黑色喷塑处理的款式可以减少工业现场的光线反射，避免对光电类传感器的检测造成干扰，镀锌处理的款式则具备更好的防锈能力，适合在潮湿、多粉尘的工况下长期使用。

　　在建模过程中，这类支架的参数化建模逻辑也十分清晰，可将板材厚度、折弯高度、底面长度、腰型孔的长度与宽度、孔位边距等参数设置为可调整变量，针对不同尺寸、不同重量的传感器安装需求，只需修改对应参数即可快速生成适配的支架模型，不需要重新绘制草图，能大幅提升设计人员的出图效率。建模时需要注意预留折弯的工艺缺口，避免折弯时孔位出现拉扯变形，同时要考虑钣金加工的公差配合，腰型孔的宽度要比常用的安装螺丝直径大0.5-1mm，保证紧固件可以顺利穿装，不会因为加工误差导致安装困难。
