WBK20DF法兰型滚珠丝杠支撑座结构

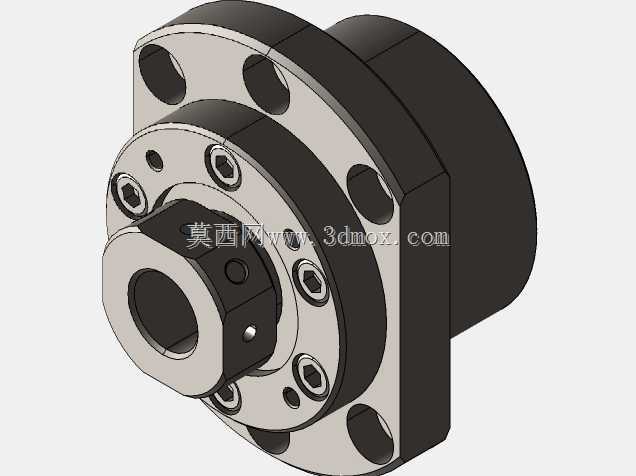

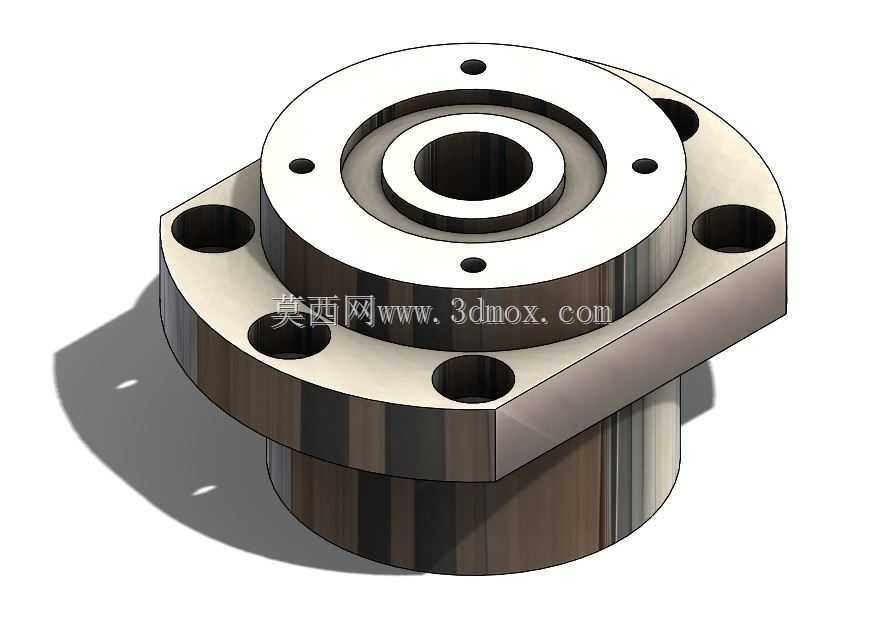

　　在数控加工中心、高精度线性模组、自动化点胶设备、半导体晶圆搬运机构这类对传动定位精度有严苛要求的设备里，滚珠丝杠的轴向窜动、径向跳动控制一直是传动链设计的核心环节，WBK型滚珠丝杠支撑装置就是为解决丝杠两端支撑刚性不足、重载下轴向位移超差问题设计的专用支撑部件。不同于简易的凸台轴承压装结构，这款支撑座采用一体化的法兰式本体设计，本体下部为方形安装法兰，法兰上开设四个均布的沉头安装孔，可直接通过内六角螺栓固定在设备安装基板的加工面上，不需要额外加工复杂的定位止口台阶，安装时仅需要保证基板安装面的平面度公差在0.02mm以内，就能完成支撑座的初定位，大幅降低装配环节的加工与调校成本。上部的圆形轴承容纳腔采用阶梯式结构设计，

　　腔体内可预装配对的角接触球轴承，轴承采用背对背安装方式，能够同时承受径向载荷与双向轴向载荷，相比单列深沟球轴承的支撑结构，轴向承载能力提升60%以上，可适配高负载、高转速的滚珠丝杠传动场景，比如立式加工中心的Z轴传动、重型直线滑台的长行程传动，都能通过这类支撑座有效抑制丝杠高速运转时的甩动与共振。从设计思路上看，这款支撑座的本体采用一体化切削加工成型，没有拼接焊缝或者装配式压盖的松动风险，法兰与轴承腔的同轴度在加工时一次装夹完成，形位公差可控制在0.01mm以内，避免了装配式结构多次装夹带来的同轴度误差，保证轴承安装后内圈与丝杠轴颈、外圈与支撑座腔体能实现无间隙配合。支撑座上端面开设四个小规格的螺纹孔，用于安装轴承压盖，

　　压盖压紧后可对轴承外圈施加稳定的预紧力，预紧力大小可通过压盖的锁紧程度微调，既能消除轴承本身的轴向游隙，又能避免预紧力过大导致的轴承运转温升过高问题。在实际选型应用中，这款支撑座属于丝杠固定端支撑单元，通常成对使用在丝杠的两端，或者一端固定一端配合浮动支撑使用，安装边界上，方形法兰的对角安装孔距适配常规20规格丝杠的安装尺寸，轴承腔的内孔尺寸与WBK20DF型号匹配的丝杠轴颈直径完全契合，安装时不需要额外加工轴套或者隔圈，丝杠轴端穿入轴承内圈后通过圆螺母锁紧即可完成轴向固定。在半导体检测设备的X-Y运动平台中，这类支撑座的应用可以将平台的重复定位精度控制在微米级，因为支撑座本身的刚性足够，

　　不会在丝杠频繁正反转的启停过程中产生轴向退让，有效避免了传动背隙带来的定位误差；在木工数控开料机的长行程龙门传动结构中，支撑座的重载特性可以承受丝杠带动龙门移动时产生的轴向冲击载荷，即使在高速进给的工况下，也能保持丝杠的回转中心稳定，不会出现丝杠抖动导致的加工面波纹问题。支撑座的本体材质通常采用45号钢调质处理，表面做发黑防锈处理，既保证了本体的结构强度，又能适应车间内多切削液、多粉尘的工作环境，不会因为长期锈蚀导致轴承拆卸困难或者安装精度丧失。不同于部分分体式支撑座需要现场配打定位销，这款法兰式支撑座的方形法兰边本身就具备防转定位能力，安装时螺栓锁紧后即可承受传动过程中的扭矩载荷，不需要额外加装定位销就能满足常规工况的使用要求，在自动化生产线的快速装配环节，这种设计能大幅缩短设备的组装周期，减少装配钳工的调校工作量。在日常维护层面，支撑座的轴承腔预留有润滑脂注入口（部分型号为预封润滑脂结构），可根据设备的运转周期定期补充润滑脂，不需要拆解支撑座就能完成轴承的润滑保养，延长支撑单元的整体使用寿命，避免因为轴承缺油导致的丝杠运转卡滞、精度下降问题。
