简化版福特F150皮卡CFD仿真分析模型

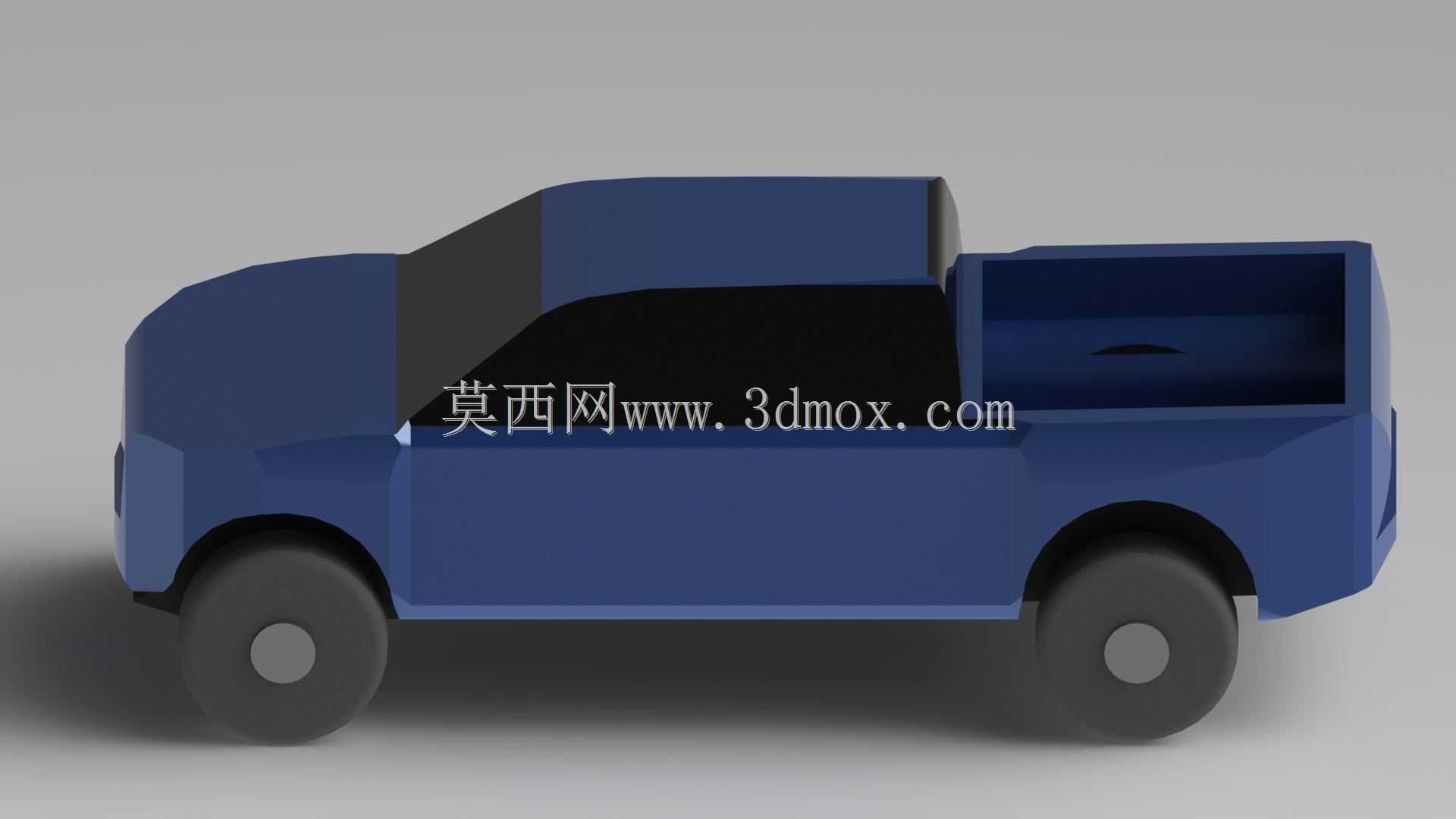

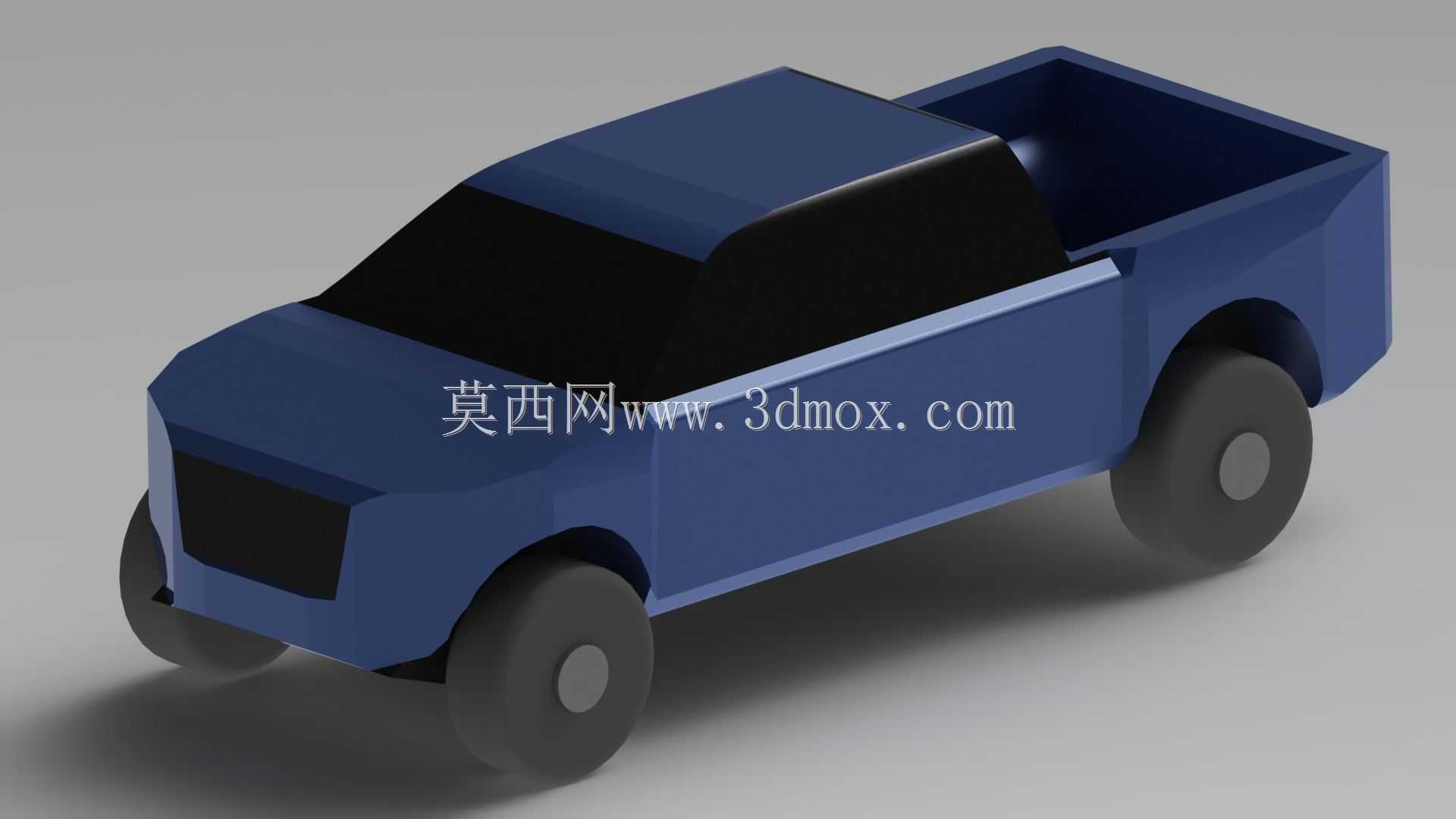

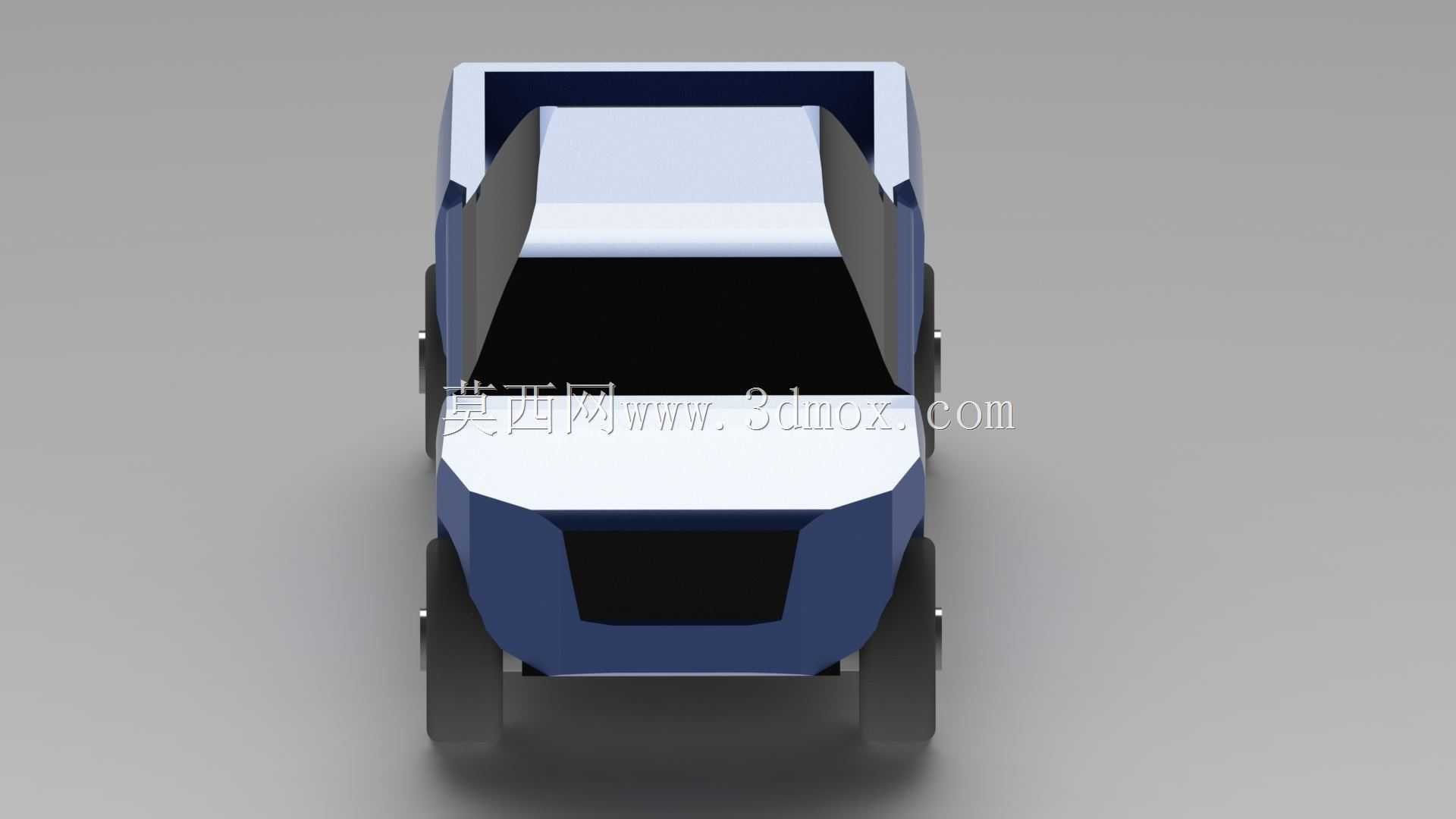

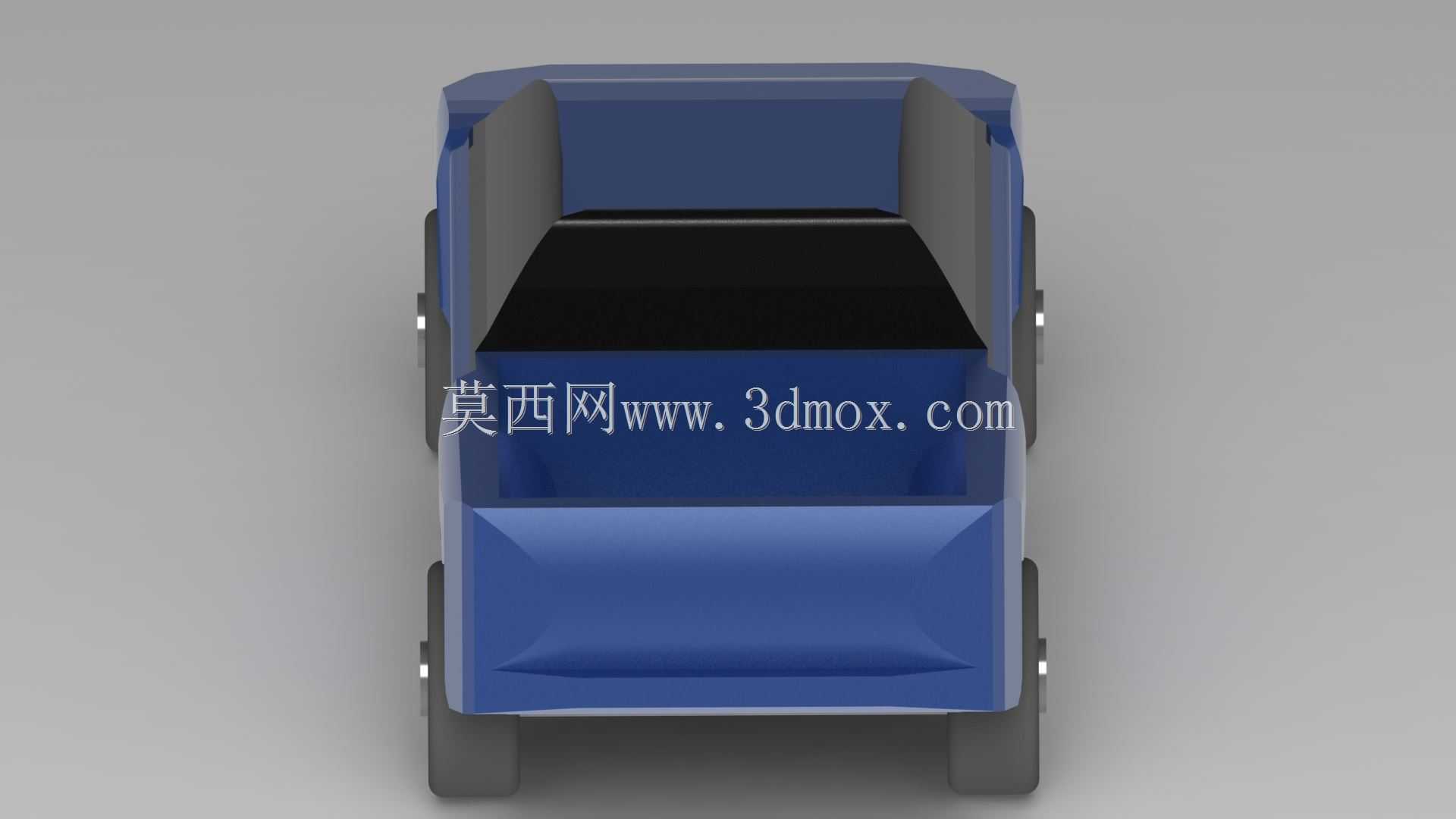

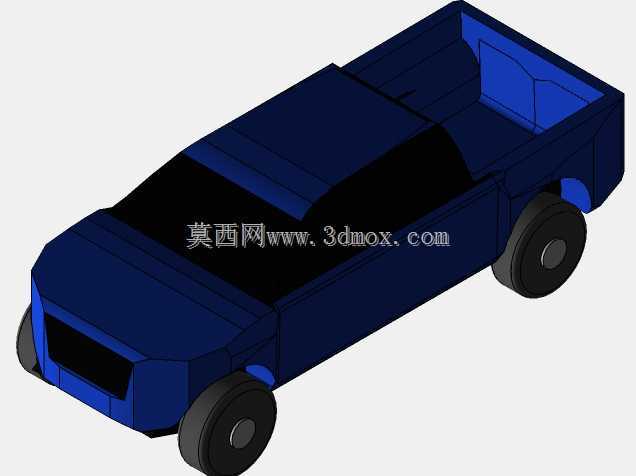

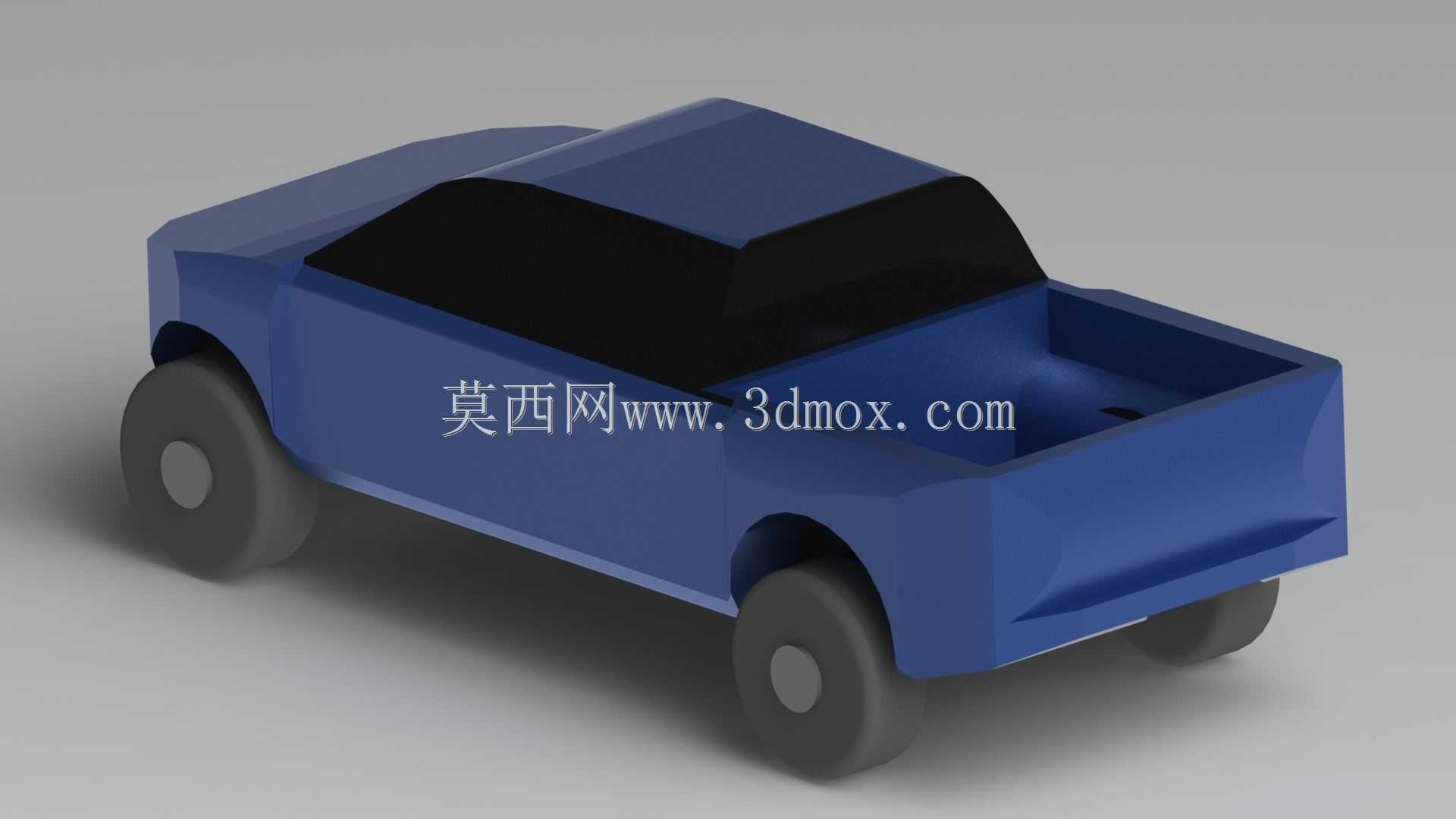

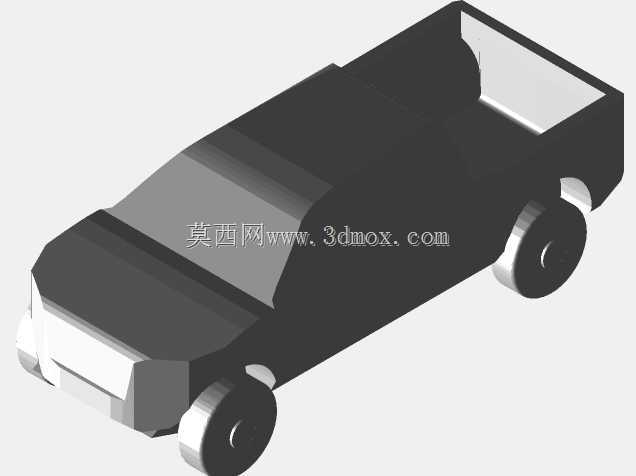

　　车尾尾流形态等核心流场特征，也可通过调整模型姿态，模拟不同侧风角度下的车身气动升力、气动阻力变化规律，为后续实车的外形优化、货厢导流装置设计、燃油经济性提升提供基础数据支撑。在功能特性层面，模型保留了皮卡车型最核心的几何特征：短前悬的车头造型、双排座舱的乘员舱轮廓、开放式的后货厢结构、四轮的相对位置与基本外形，这些特征恰恰是决定皮卡车型外流场特性的关键结构，座舱与货厢之间的高度差形成的台阶结构，是皮卡区别于SUV车型最典型的流场干扰来源，模型完整保留了这一几何边界，能够准确复现实车在该位置的气流脱落现象；车轮采用简化的圆柱加中心凸台结构，既还原了车轮转动对轮腔区域流场的扰动影响，又避免了复杂轮胎花纹带来的网格质量问题，在汽车空气动力学研发与CFD仿真教学场景中，这类简化处理的皮卡模型有着极高的实用价值，不同于追求外观细节还原的展示类模型，该模型在建模阶段就针对性做了几何特征精简，去掉了门把手、进气格栅镂空、底盘细碎管线、轮拱装饰件等对流体域计算影响极小的结构，能大幅降低网格划分阶段的工作量，减少非必要的小尺寸网格单元，有效控制整体网格数量，在保证流场计算精度的前提下缩短仿真迭代周期，非常适合本科阶段汽车空气动力学课程的教学演示，以及企业研发阶段前期的多方案快速对标验证。从实际用途来看，该模型可直接导入主流CFD前处理软件，用于模拟皮卡车型在不同行驶速度下的车身外流场分布，包括车头正压区范围、A柱气流分离位置、货厢区域涡流结构、

　　适合做基础工况的流场计算。设计思路上，建模全程围绕CFD仿真的几何需求展开，所有曲面都做了连续性处理，不存在尖锐的碎面、重叠面或者非流形几何问题，导入前处理软件后不需要做大量的几何修复工作，车身所有转折位置都做了小尺寸的圆角过渡，避免仿真计算中出现应力集中或者流场奇点问题；车身外表面统一为连续封闭的实体结构，没有多余的内部几何特征，能够直接抽取流体计算域，不需要额外做封闭处理。从外形尺寸与安装边界来看，模型按照常规全尺寸皮卡的比例缩放构建，整车长宽高比例符合实车的尺寸逻辑，轮距、轴距的相对比例也和量产F150车型保持一致，在搭建仿真计算域时，可按照常规汽车外流场计算的边界要求，在车头前方预留3-5倍车长的入口域，

　　车尾后方预留8-10倍车长的出口域，车身两侧各预留2-3倍车宽的侧方域，车身上方预留3-4倍车高的上方域，即可满足阻塞比小于3%的仿真计算要求；模型的坐标系原点设置在车身前轮轴中点的地面投影位置，和常规汽车仿真的坐标系设定保持一致，不需要额外调整坐标位置即可直接设置边界条件，车轮下沿和地面基准面保持齐平，不存在间隙或者嵌入问题，能够直接设置地面移动壁面边界条件，匹配车轮转动的仿真工况设置。在实际教学场景中，学员可以基于该模型练习外流场网格划分的边界层设置方法，掌握不同y+值对应的第一层网格高度计算逻辑，也可以通过调整货厢上沿的导流板结构，对比不同导流方案的气动阻力系数变化，直观理解汽车空气动力学优化的基本逻辑；在企业前期研发阶段，

　　这类简化模型可以快速完成多轮外形方案的气动性能初筛，把气动性能较差的方案在早期阶段排除，减少后续详细建模阶段的无效工作量，相比直接用高精度数模做仿真，能把单工况的计算周期从数天缩短到数小时，大幅提升研发效率。需要注意的是，该模型因为做了大量几何简化，并不适合用于碰撞仿真、结构强度分析等对零部件细节有要求的仿真场景，也不能直接用于3D打印做外观展示件，其核心定位就是服务于流体仿真类的计算工作，所有的几何取舍都是围绕降低仿真计算成本、提升计算收敛性来设计的，比如车身底部没有还原底盘的传动系统、排气系统等结构，是因为前期方案阶段主要关注车身外形的气动影响，底盘结构可以在后续详细设计阶段再逐步加入，这种分阶段的建模思路也是汽车研发过程中常用的工程方法，能够平衡仿真精度和计算效率之间的矛盾。
