谢尔比主题140mm风机格栅装饰罩

　　这款风机格栅主要适配直径140mm规格的轴流散热风机，在电子设备改装、小型工控机箱散热、桌面DIY主机、定制化设备通风口等场景中广泛使用，既承担风机前端的防护功能，避免异物卷入高速运转的风机叶轮造成设备损坏，也通过定制化的外观设计提升设备整体的视觉辨识度。从实际使用需求出发，这类外露式风机格栅首先要满足通风效率要求，不能因为装饰性结构大幅增加风阻，影响风机的实际散热风量，因此在设计时需要平衡镂空区域占比与结构强度的关系。

　　设计过程中首先确定安装边界，整体外轮廓适配140mm风机的标准安装孔位，四个角预留的安装凸耳对应常规风机的螺丝固定点位，安装时无需额外改动原有风机的固定结构，可直接替换原厂的简易格栅，安装公差控制在常规机械装配允许的范围内，避免出现孔位错位无法装配的问题。格栅主体的镂空区域采用蜂窝状网格结构，这种结构在相同开孔率下具备更好的结构刚性，相比直条格栅不容易受外力变形，同时蜂窝结构的导风特性更均匀，不会让气流出现明显的局部紊流，能一定程度降低风机运转时的风切噪音。

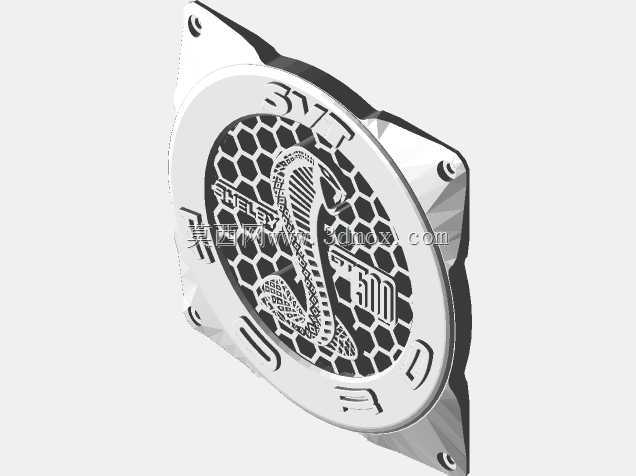

　　格栅表面的主题图案采用浮雕式设计，图案凸起高度控制在不影响风机进风的安全距离内，避免图案与运转的叶轮发生刮擦，图案区域的镂空部分同样保留通风能力，不会因为图案造型阻断气流通道。边缘位置做了圆弧过渡处理，没有尖锐的毛刺棱角，安装和日常维护时不会划伤操作人员，同时边缘的加厚结构提升了格栅整体的抗形变能力，即使受到一定的外力挤压也不会出现断裂变形。

　　在实际选型应用中，这类格栅多用于对外观有一定要求的定制化设备中，比如改装的电竞主机、小型桌面雕刻机的散热风口、定制工控柜的外露通风位，既满足散热通风的基础功能需求，也能通过个性化的图案设计匹配设备的整体风格。设计时需要注意格栅与风机叶轮的安全间隙，通常预留不小于3mm的安全距离，避免长期使用中格栅受温度影响产生轻微形变后触碰叶轮；同时镂空网格的尺寸控制在合理范围，既能阻挡较大的异物进入风机，也不会因为网格过密导致风阻上升过多，影响散热效果。

　　从结构建模的角度来看，这类格栅的建模需要先确定基础安装尺寸，定位四个安装孔的中心距，再绘制外轮廓与内部蜂窝网格的基础线框，之后通过拉伸、切除做出基础格栅结构，再叠加表面的浮雕图案，最后对所有锐边做倒圆角处理，完成结构细节。建模过程中需要重点校验安装孔位的同轴度，以及整体厚度是否符合安装空间要求，避免装配时出现与周边结构干涉的问题。对于3D打印制作的场景，这类格栅的结构无需额外添加支撑即可完成打印，各个镂空区域的角度都符合自支撑的设计要求，能降低制作难度，提升成品的表面质量。
